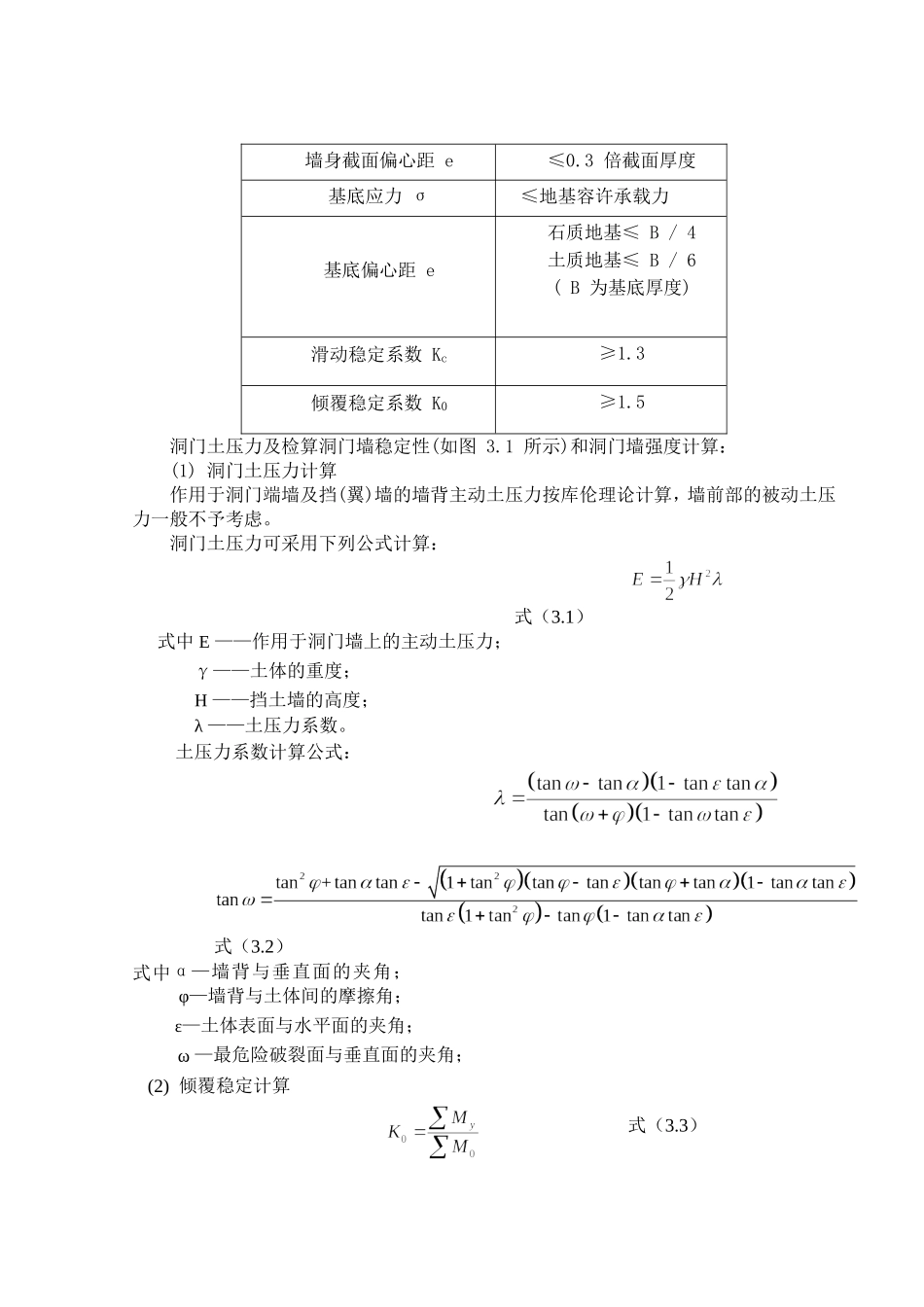

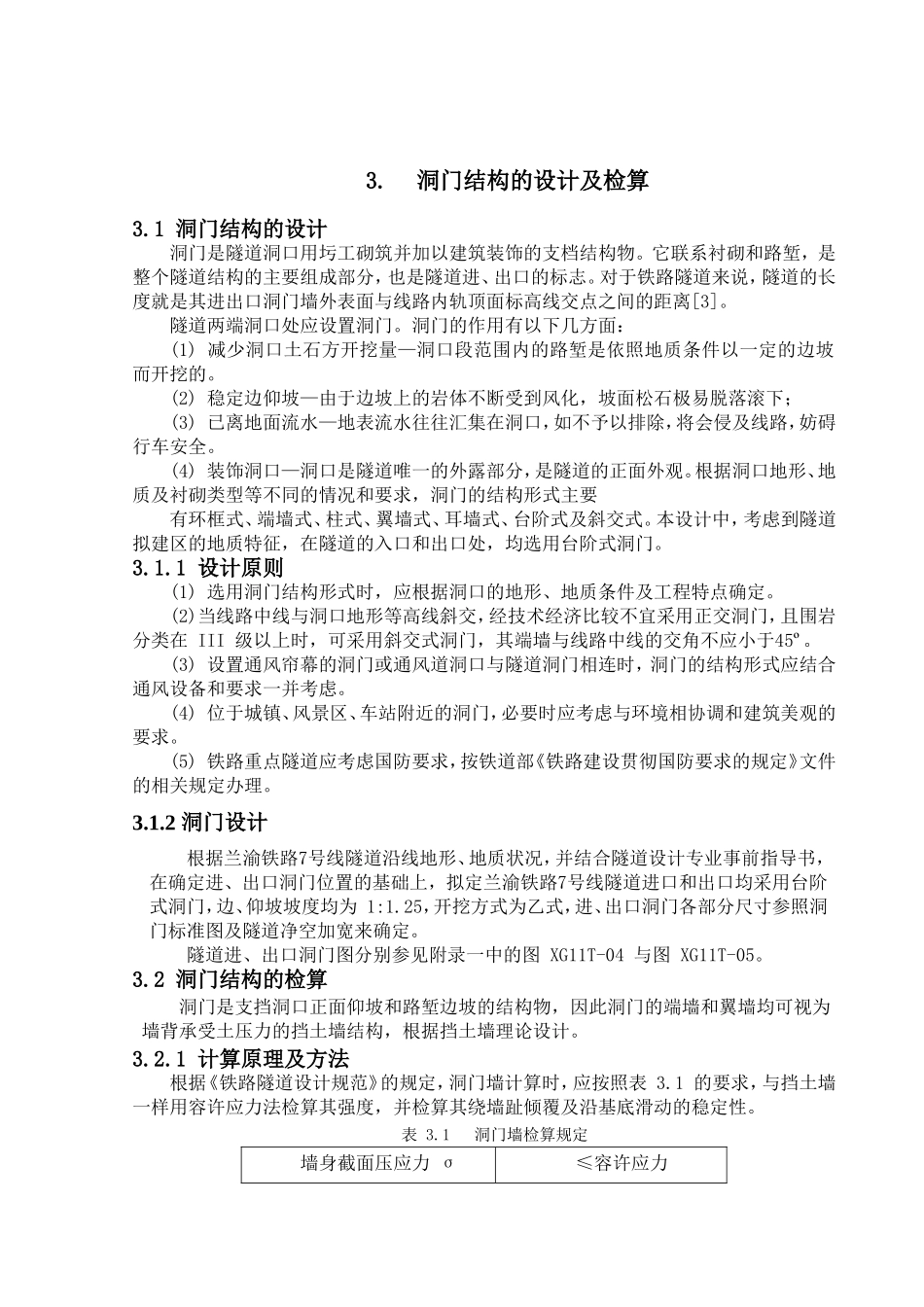

3.洞门结构的设计及检算3.1洞门结构的设计洞门是隧道洞口用圬工砌筑并加以建筑装饰的支档结构物。它联系衬砌和路堑，是整个隧道结构的主要组成部分，也是隧道进、出口的标志。对于铁路隧道来说，隧道的长度就是其进出口洞门墙外表面与线路内轨顶面标高线交点之间的距离[3]。隧道两端洞口处应设置洞门。洞门的作用有以下几方面：(1)减少洞口土石方开挖量—洞口段范围内的路堑是依照地质条件以一定的边坡而开挖的。(2)稳定边仰坡—由于边坡上的岩体不断受到风化，坡面松石极易脱落滚下；(3)已离地面流水—地表流水往往汇集在洞口，如不予以排除，将会侵及线路，妨碍行车安全。(4)装饰洞口—洞口是隧道唯一的外露部分，是隧道的正面外观。根据洞口地形、地质及衬砌类型等不同的情况和要求，洞门的结构形式主要有环框式、端墙式、柱式、翼墙式、耳墙式、台阶式及斜交式。本设计中，考虑到隧道拟建区的地质特征，在隧道的入口和出口处，均选用台阶式洞门。3.1.1设计原则(1)选用洞门结构形式时，应根据洞口的地形、地质条件及工程特点确定。(2)当线路中线与洞口地形等高线斜交，经技术经济比较不宜采用正交洞门，且围岩分类在III级以上时，可采用斜交式洞门，其端墙与线路中线的交角不应小于45º。(3)设置通风帘幕的洞门或通风道洞口与隧道洞门相连时，洞门的结构形式应结合通风设备和要求一并考虑。(4)位于城镇、风景区、车站附近的洞门，必要时应考虑与环境相协调和建筑美观的要求。(5)铁路重点隧道应考虑国防要求，按铁道部《铁路建设贯彻国防要求的规定》文件的相关规定办理。3.1.2洞门设计根据兰渝铁路7号线隧道沿线地形、地质状况，并结合隧道设计专业事前指导书，在确定进、出口洞门位置的基础上，拟定兰渝铁路7号线隧道进口和出口均采用台阶式洞门，边、仰坡坡度均为1:1.25，开挖方式为乙式，进、出口洞门各部分尺寸参照洞门标准图及隧道净空加宽来确定。隧道进、出口洞门图分别参见附录一中的图XG11T-04与图XG11T-05。3.2洞门结构的检算洞门是支挡洞口正面仰坡和路堑边坡的结构物，因此洞门的端墙和翼墙均可视为墙背承受土压力的挡土墙结构，根据挡土墙理论设计。3.2.1计算原理及方法根据《铁路隧道设计规范》的规定，洞门墙计算时，应按照表3.1的要求，与挡土墙一样用容许应力法检算其强度，并检算其绕墙趾倾覆及沿基底滑动的稳定性。表3.1洞门墙检算规定墙身截面压应力σ≤容许应力墙身截面偏心距e≤0.3倍截面厚度基底应力σ≤地基容许承载力基底偏心距e石质地基≤B/4土质地基≤B/6(B为基底厚度)滑动稳定系数Kc≥1.3倾覆稳定系数K0≥1.5洞门土压力及检算洞门墙稳定性(如图3.1所示)和洞门墙强度计算：(1)洞门土压力计算作用于洞门端墙及挡(翼)墙的墙背主动土压力按库伦理论计算，墙前部的被动土压力一般不予考虑。洞门土压力可采用下列公式计算：式（3.1）式中E——作用于洞门墙上的主动土压力；γ——土体的重度；H——挡土墙的高度；λ——土压力系数。土压力系数计算公式：式（3.2）式中α—墙背与垂直面的夹角；φ—墙背与土体间的摩擦角；ε—土体表面与水平面的夹角；ω—最危险破裂面与垂直面的夹角；(2)倾覆稳定计算式（3.3）'式中K0—基底的倾覆稳定系数；My—全墙的稳定力系对墙趾的总力矩；Mo—全墙的倾覆力系对墙趾的总力矩。(3)滑动稳定计算1)基底为水平时式（3.4）2)基底为倾斜时式（3.5）式中Kc——基底的滑动稳定系数；N——作用于基底上的总垂直力；Ex——主动土压力的总水平分力；f——基底摩擦系数；αo——基底倾斜角。(4)基底偏心矩计算1)基底为水平时式（3.6）2)基底为倾斜时式（3.7）式中e—基底合力的偏心距；B、B'—水平、倾斜基底的厚度；N'—作用于倾斜基底上的总垂直分力，N=NcosαoExsinαo；C、C'——N、N'对墙趾的力臂。(5)基底压应力计算1)基底为水平时'式（3.8）式（3.9）2)基底为倾斜时式（3.10）式（3.11）3.2.2洞门计算本设计以兰渝铁路7号线(隧道出口)洞门为例，进行洞门结构的检算。(1)基本计算数据隧道进口端围岩级别为V级，由隧道规范可以查出：1)地层特征Ⅱ类围岩；地层容重γ=18kN/m3；地层计算摩擦角φ45...
