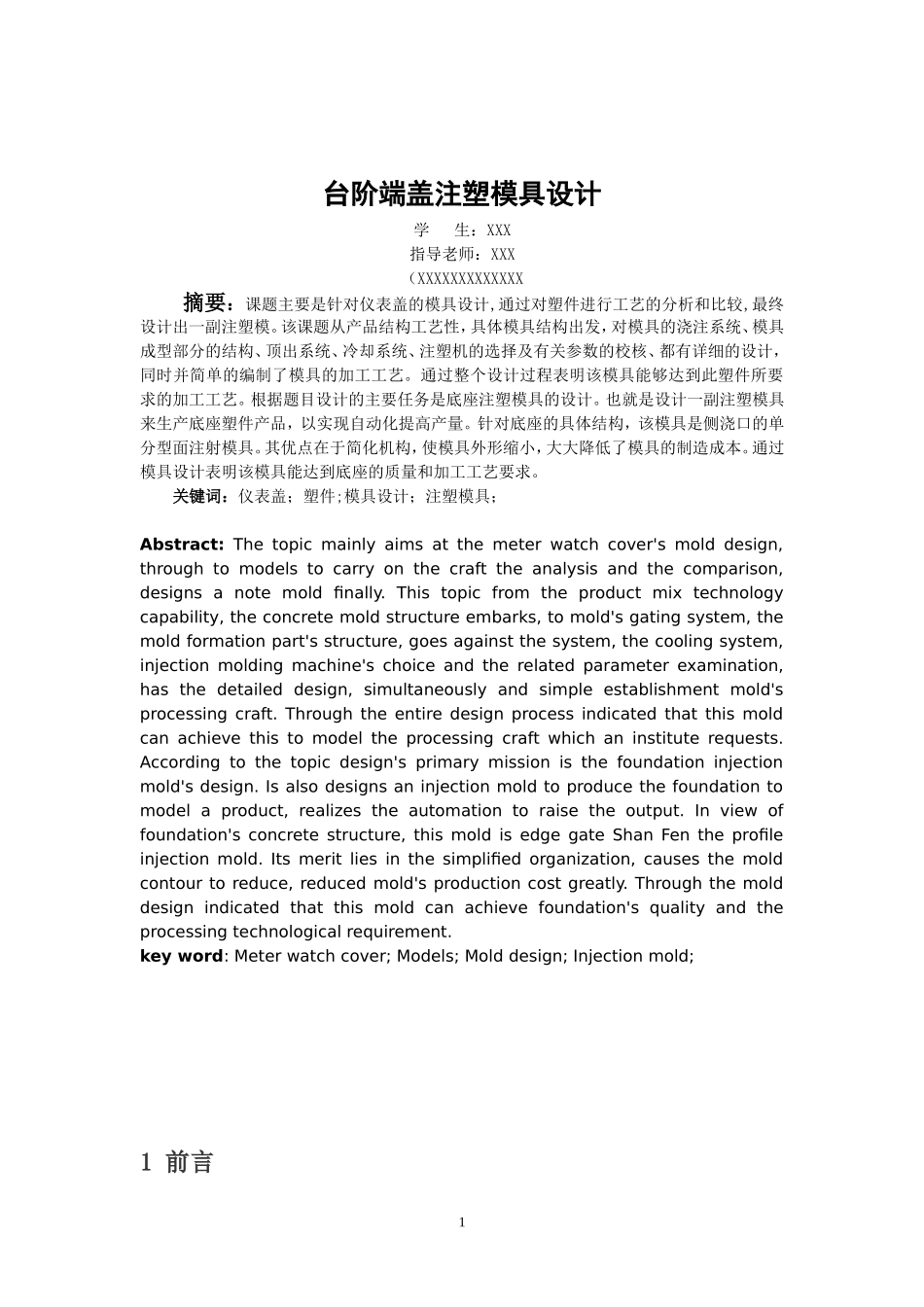

台阶端盖注塑模具设计学生：XXX指导老师：XXX（XXXXXXXXXXXXX摘要：课题主要是针对仪表盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是底座注塑模具的设计。也就是设计一副注塑模具来生产底座塑件产品，以实现自动化提高产量。针对底座的具体结构，该模具是侧浇口的单分型面注射模具。其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。通过模具设计表明该模具能达到底座的质量和加工工艺要求。关键词：仪表盖；塑件;模具设计；注塑模具；Abstract:Thetopicmainlyaimsatthemeterwatchcover'smolddesign,throughtomodelstocarryonthecrafttheanalysisandthecomparison,designsanotemoldfinally.Thistopicfromtheproductmixtechnologycapability,theconcretemoldstructureembarks,tomold'sgatingsystem,themoldformationpart'sstructure,goesagainstthesystem,thecoolingsystem,injectionmoldingmachine'schoiceandtherelatedparameterexamination,hasthedetaileddesign,simultaneouslyandsimpleestablishmentmold'sprocessingcraft.Throughtheentiredesignprocessindicatedthatthismoldcanachievethistomodeltheprocessingcraftwhichaninstituterequests.Accordingtothetopicdesign'sprimarymissionisthefoundationinjectionmold'sdesign.Isalsodesignsaninjectionmoldtoproducethefoundationtomodelaproduct,realizestheautomationtoraisetheoutput.Inviewoffoundation'sconcretestructure,thismoldisedgegateShanFentheprofileinjectionmold.Itsmeritliesinthesimplifiedorganization,causesthemoldcontourtoreduce,reducedmold'sproductioncostgreatly.Throughthemolddesignindicatedthatthismoldcanachievefoundation'squalityandtheprocessingtechnologicalrequirement.keyword:Meterwatchcover;Models;Molddesign;Injectionmold;1前言1塑料，由于具有一系列优异的物理力学性能、化学性能和易成形加工工艺性能而在轻工、农业、国防、航天航空、机械制造、建筑材料、交通运输、等部门及与人们的日常生活密切相关的诸多方面都得到了非常广泛的应用。如果离开了塑料，那么难以想象我们生活、工作等环境会成为一个什么样子。也正是由于塑料具有许多特殊的性能，很快地从代替部分金属、木材、皮革等材料而发展成为国民经济中不可缺少的一类化工材料，并跻身与金属、纤维、硅酸盐三大传统材料之行列，成为现代工业四大基础材料之一，应用于人类活动于生产活动的各个领域据最近数据统计,在工业发达国家，日本生产塑料模和生产冲压模的企业各占40%；韩国模具专业厂中，生产塑料模的占43.9%，生产冲压模的占44.8%；新加坡全国有460家模具企业，60%生产塑料模，35%生产冲模和夹具。作为最有效的塑料成型方法之一的注射成型技术可以一次成型各种结构复杂和尺寸精密的塑件，它具有成型周期短、生产率高、大批生产时成本低廉、易于实现自动化或自动化生产等优点。因此，世界塑料成型模具产量中约半数以上是注射模具。目前，塑料塑件在国民经济和日常生活中的应用日趋广泛，发挥着举足轻重的作用，塑料塑件的加工基本上是通过模具一次成型。在众多的成型方法中，注射成型占主导地位，塑料塑件的质量、生产效率、成本和模具的结构、使用性能密切相关。因此，设计制造出结构合理，使用性能优良的注射成型模具已成为塑料生产厂家关注的焦点。本次毕业设计题目是“塑料配件”，设计中重点注意侧抽芯的分型，其他系统结构具体按塑件结构要求设计。本设计说明书主要介绍了本人这次模具题目设计的整个思想过程，从开始构思到整套模具设计完毕，包括工程图，制造工艺，每个环节都必须面面俱到，不能忽视，特别是在尺寸与精度方面，更应该细心地测量与琢磨，否则就会直接影响塑料件...
