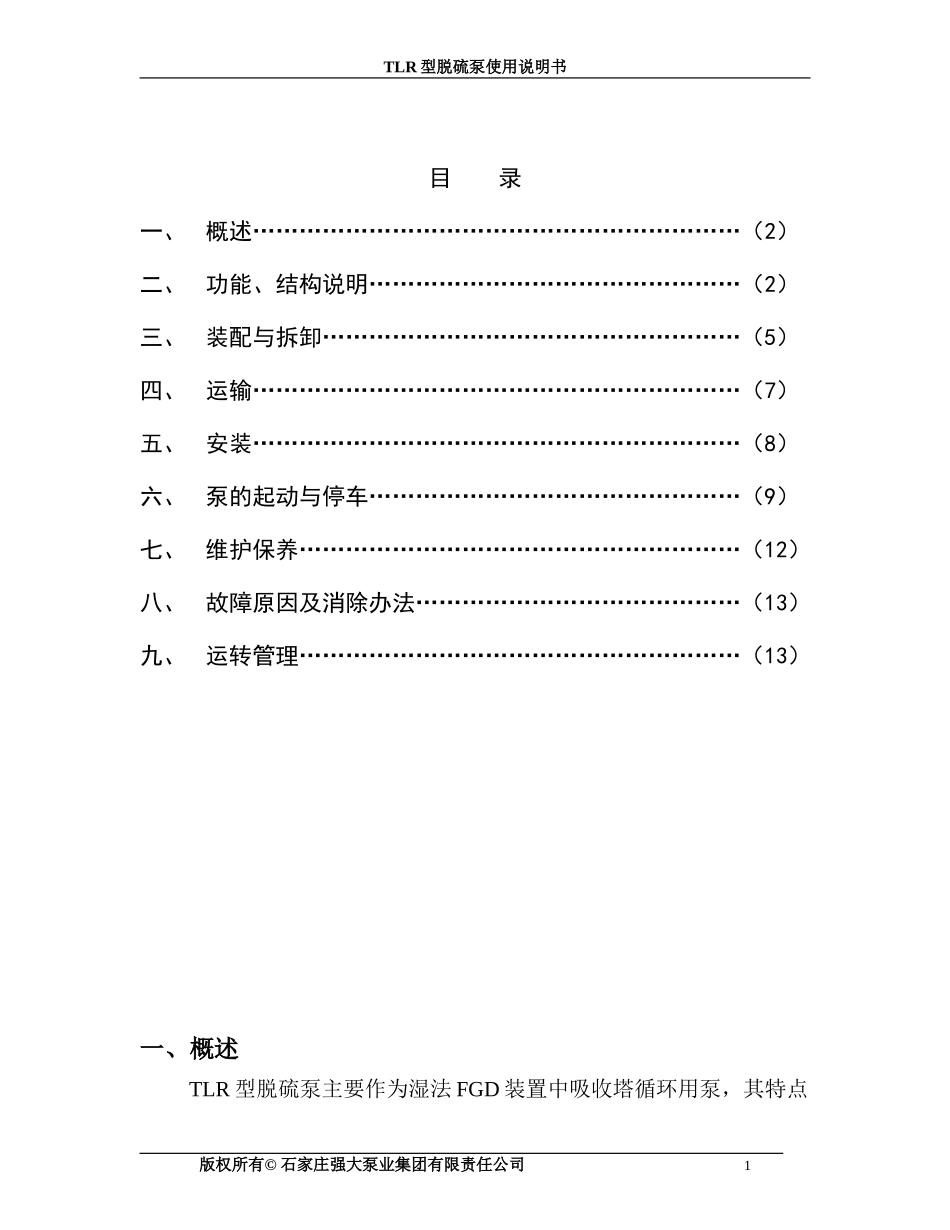

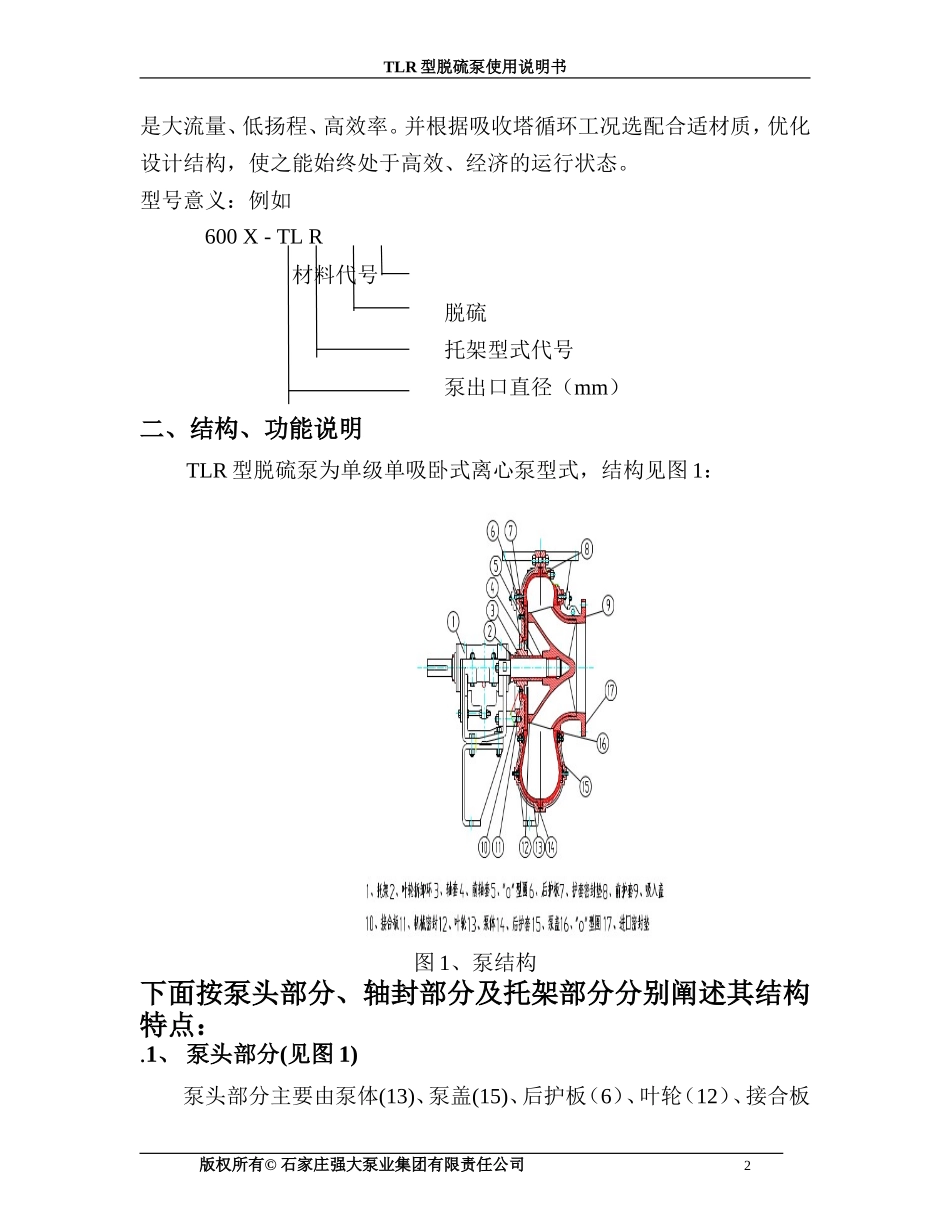

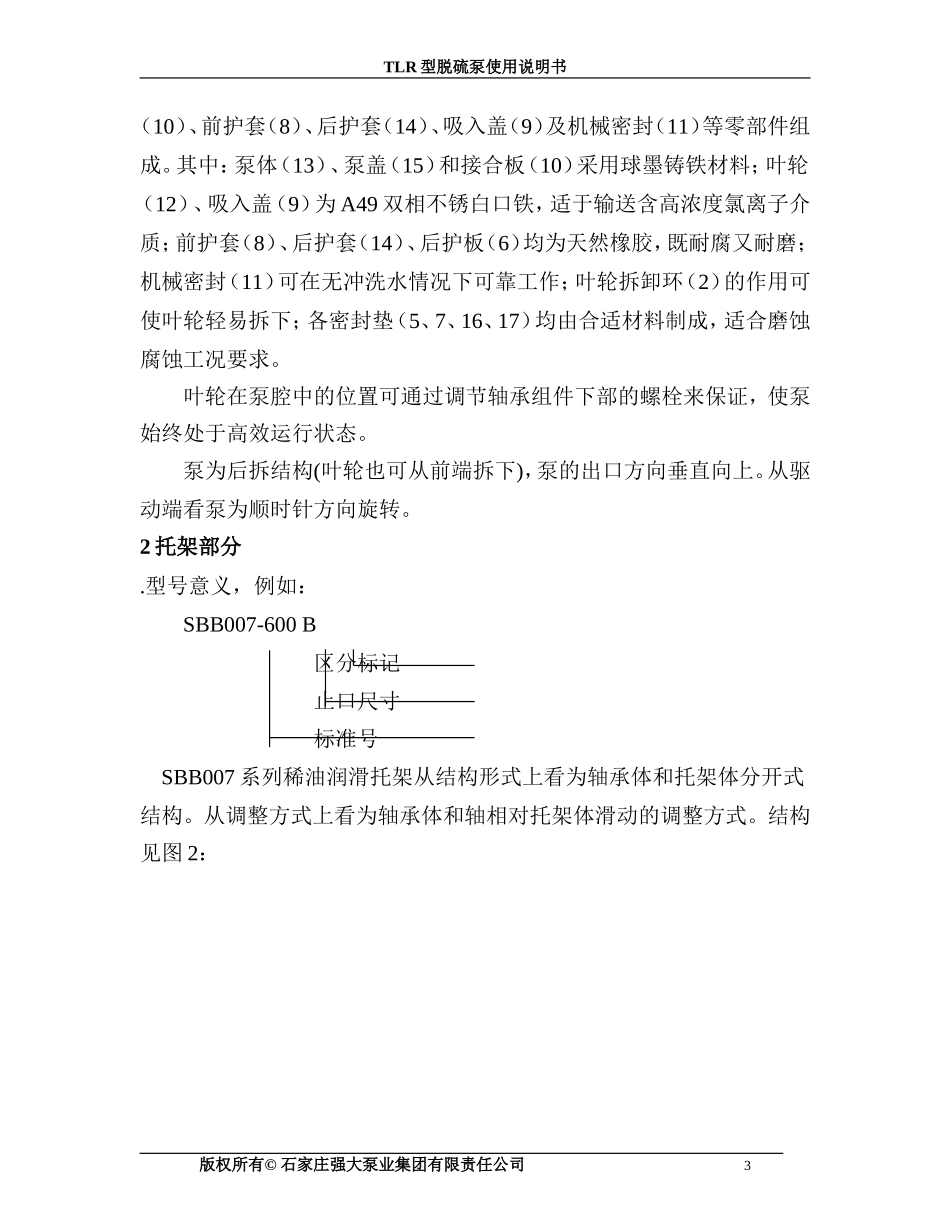

TLR型脱硫泵使用说明书目录一、概述………………………………………………………（2）二、功能、结构说明…………………………………………（2）三、装配与拆卸………………………………………………（5）四、运输………………………………………………………（7）五、安装………………………………………………………（8）六、泵的起动与停车…………………………………………（9）七、维护保养…………………………………………………（12）八、故障原因及消除办法……………………………………（13）九、运转管理…………………………………………………（13）一、概述TLR型脱硫泵主要作为湿法FGD装置中吸收塔循环用泵，其特点版权所有©石家庄强大泵业集团有限责任公司1TLR型脱硫泵使用说明书是大流量、低扬程、高效率。并根据吸收塔循环工况选配合适材质，优化设计结构，使之能始终处于高效、经济的运行状态。型号意义：例如600X-TLR材料代号脱硫托架型式代号泵出口直径（mm）二、结构、功能说明TLR型脱硫泵为单级单吸卧式离心泵型式，结构见图1：图1、泵结构下面按泵头部分、轴封部分及托架部分分别阐述其结构特点：.1、泵头部分(见图1)泵头部分主要由泵体(13)、泵盖(15)、后护板（6）、叶轮（12）、接合板版权所有©石家庄强大泵业集团有限责任公司2TLR型脱硫泵使用说明书（10）、前护套（8）、后护套（14）、吸入盖（9）及机械密封（11）等零部件组成。其中：泵体（13）、泵盖（15）和接合板（10）采用球墨铸铁材料；叶轮（12）、吸入盖（9）为A49双相不锈白口铁，适于输送含高浓度氯离子介质；前护套（8）、后护套（14）、后护板（6）均为天然橡胶，既耐腐又耐磨；机械密封（11）可在无冲洗水情况下可靠工作；叶轮拆卸环（2）的作用可使叶轮轻易拆下；各密封垫（5、7、16、17）均由合适材料制成，适合磨蚀腐蚀工况要求。叶轮在泵腔中的位置可通过调节轴承组件下部的螺栓来保证，使泵始终处于高效运行状态。泵为后拆结构(叶轮也可从前端拆下)，泵的出口方向垂直向上。从驱动端看泵为顺时针方向旋转。2托架部分.型号意义，例如：SBB007-600B区分标记止口尺寸标准号SBB007系列稀油润滑托架从结构形式上看为轴承体和托架体分开式结构。从调整方式上看为轴承体和轴相对托架体滑动的调整方式。结构见图2：版权所有©石家庄强大泵业集团有限责任公司3TLR型脱硫泵使用说明书图2：托架结构该类型托架泵轴直径大、刚性好、悬臂短，在恶劣的工况下不会弯版权所有©石家庄强大泵业集团有限责任公司4TLR型脱硫泵使用说明书曲和振动。轴承采用稀油润滑，改善了轴承工作条件，使轴承运行在较低的温度下，大大提高了轴承的寿命。泵端轴承（10）采用进口双列圆锥滚子轴承，驱动端轴承（4）采用圆柱滚子轴承;两侧轴承与轴（14）都是热装在一起的。轴承体（1）上的冷却筋是用来冷却油的，从而最终达到轴承散热的目的。采用了油浴润滑（轴承的下部浸泡在润滑油里面）的润滑方式。迷宫套（12）、端盖（5、11）均有迷宫槽，且端盖上的迷宫槽又带有回油槽，防止漏油。轴承体（1）的油室两侧对称布置有两个油标（9），并且轴承体（1）上装有油尺（13）。在运行时，可根据具体情况从比较方便的一侧观察油位或查看油尺（13）。油位应位于油标（9）中心或到油尺（13）前端斜面处。轴承体（1）设置两个铂热电阻（19），用于监测轴承的运行温度，铂热电阻型号：WZPK-323铂热电阻M16x1.5L=200；铂热电阻主要技术参数名称型号分度号0℃时公称电阻值（Ω）测量范围（℃）保护管材质铂热电阻WZPK-323Pt100100-200~+5001Cr18Ni9Ti热响应时间：τ0.5≤90S常温绝缘电阻不小于100MΩ自热影响：激励电流为5mA，电阻增量换算成温度值应不大于0.30℃当新泵装配或拆检后重新进行装配时，一般需要调整叶轮在泵腔中的位置。三、装配与拆卸本泵采用后拆式结构，具体如下：版权所有©石家庄强大泵业集团有限责任公司5TLR型脱硫泵使用说明书1、托架部分（见图2）：1）轴承（4、10）热装温度应不超过120℃，应确保轴承装配到位。2）两端轴承（4、10）都需热装.3）装配时，端盖（5、11）和端盖密封垫上的回...
