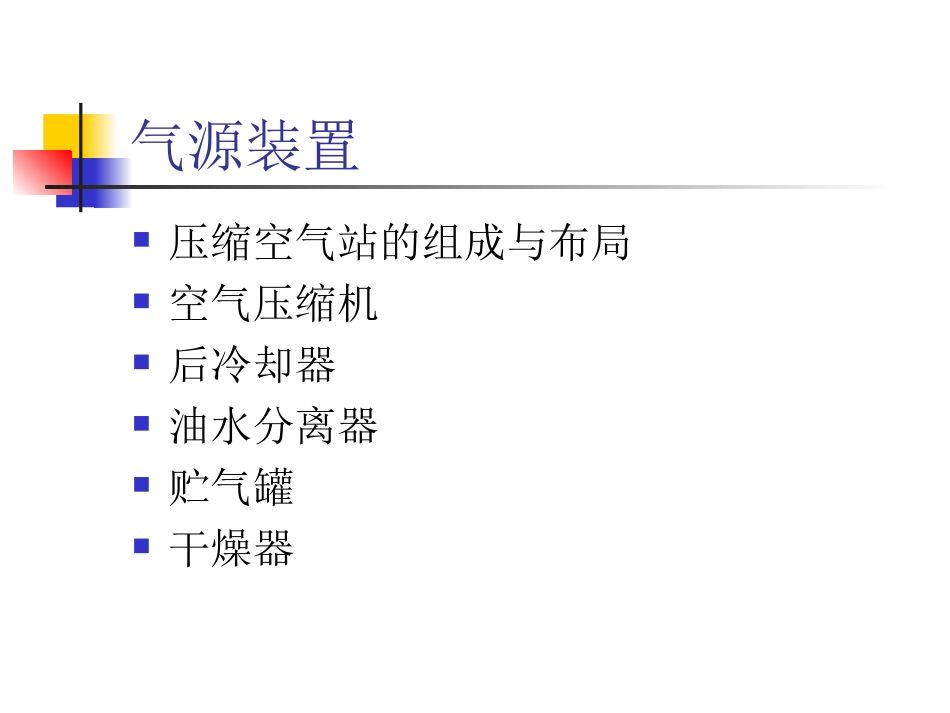

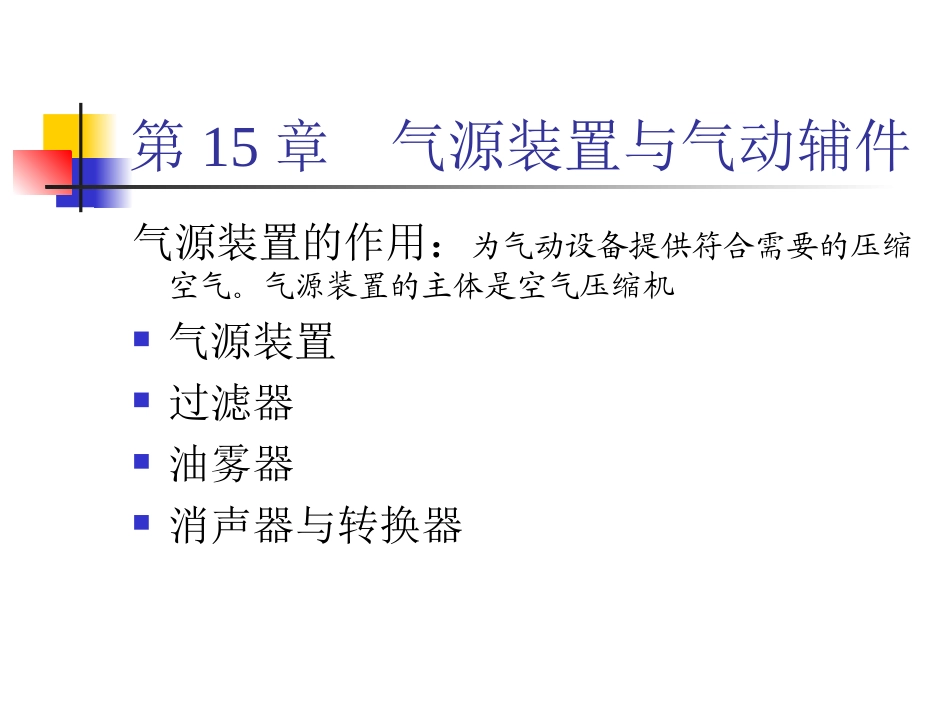

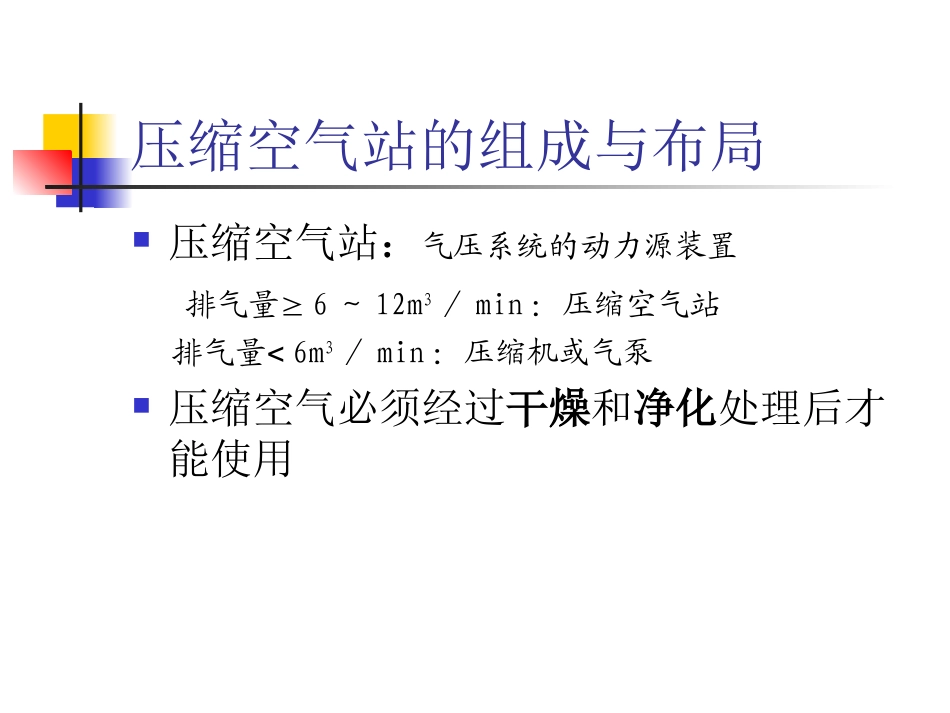

第15章气源装置与气动辅件气源装置的作用：为气动设备提供符合需要的压缩空气。气源装置的主体是空气压缩机气源装置过滤器油雾器消声器与转换器气源装置压缩空气站的组成与布局空气压缩机后冷却器油水分离器贮气罐干燥器压缩空气站的组成与布局压缩空气站：气压系统的动力源装置排气量6～12m3／min：压缩空气站排气量6m3／min：压缩机或气泵压缩空气必须经过干燥和净化处理后才能使用压缩空气站净化流程示意图空气压缩机空压机：将原动机的机械能转换成气体压力能的装置分类：容积式和动力式立式活塞式空压机工作原理后冷却器后冷却器：将空气压缩机排出的气体冷却并除去水分分类：蛇管式或套管式油水分离器分离器：分离压缩空气中所含的油分和水分工作原理：当压缩空气进入分离器后产生流向和速度的急剧变化，再依靠惯性作用，将密度比压缩空气大的油滴和水滴分离出来贮气罐作用：消除压力被动，保证输出气流的连续性；储存一定数量的压缩空气，以备发生故障和临时需要应急使用；进一步分离压缩空气中的水分和油分结构：立式/卧式附件：安全阀，调整其极限压力比正常工作压力高10%；压力表：指示罐内空气压力；设置人孔或手孔：清理、检查；底部应设排放油水的接管和阀门贮气罐容积的选择：以空压机每分钟的排气量为依据q<6m3/min,Vc=1.2m3q=6~30m3/min,Vc=1.2~4.5m3q>30m3/min,Vc=4.5m3高度H1为其内径D的2~3倍应使进气管在下，出气管在上干燥器空气干燥器：吸收和排除压缩空气中的水分和部分油分与杂质，使湿空气变成干空气的装置过滤器结构与工作原理作用：滤除压缩空气中的杂质微粒，达到气压传动系统所要求的净化程度一次过滤器(滤灰效率为50~70%)；二次过滤器(滤灰效率为70%~99%)高效过滤器(滤灰效率大于99%)选择与使用：由过滤度和额定流量而定分水滤气器必须垂直安装，并将放水阀朝下分水滤气器可单独使用组合使用时安装次序：分水滤气器减压阀油雾器过滤器图15-7一次过滤器图15-8分水滤气器油雾器结构与工作原理作用：以压缩空气为动力把润滑油雾化以后注人气流中，并随气流进入需要润滑的部件，达到润滑的目的工作原理选择与使用：选择主要根据气压传动系统所需额定流量及油雾粒径大小来进行油雾器图15-9油雾器1-喷嘴2-钢球3-弹簧4-阀座5储油杯6-吸油管7-钢球8-节流阀9-视油器10-密封垫11-油塞12-密封圈13螺母消声器与转换器消声器：通过对气流的阻尼或增加排气面积等方法，来降低排气速度和排气功率，从而达到降低噪声的目的吸收型消声器膨胀干涉型消声器膨胀干涉吸收型消声器在气动系统的排气口，尤其是在换向阀的排气口，装设消声器消声器与转换器转换器：气-电、电-气、气-液气电转换器：将压缩空气的气信号转变成电信号的装置，即用气信号(气体压力)接通或断开电路的装置（压力继电器）低压型(0~0.1MPa)中压型(0~0.6MPa)高压型(＞1.0MPa)电气转换器：将电信号转换成气信号的装置（电磁换向阀）
