第四章 钢筋混凝土工程VIP专享VIP免费

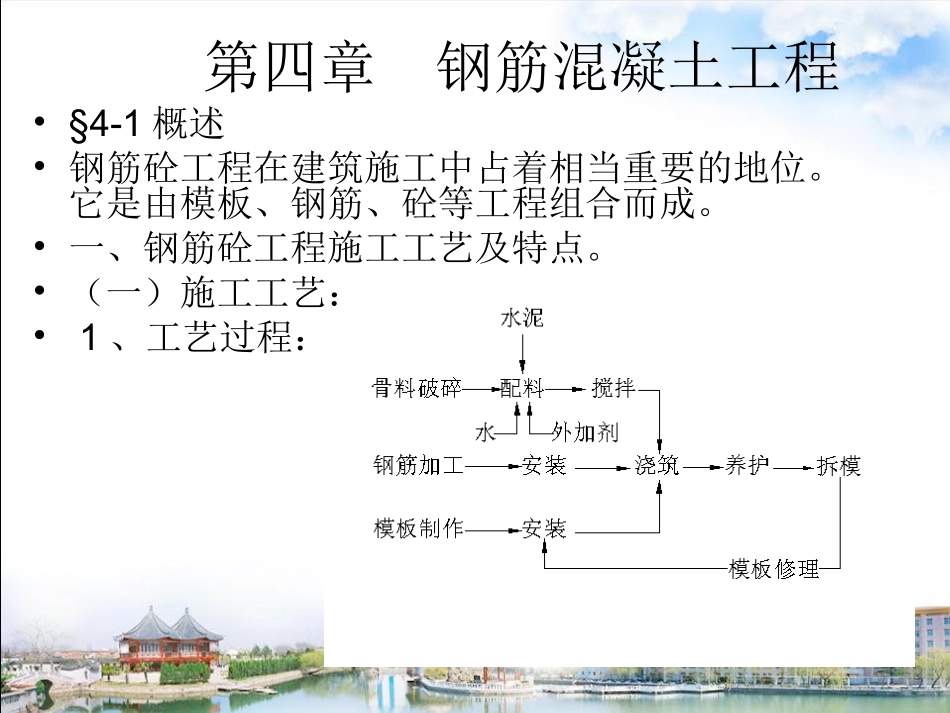

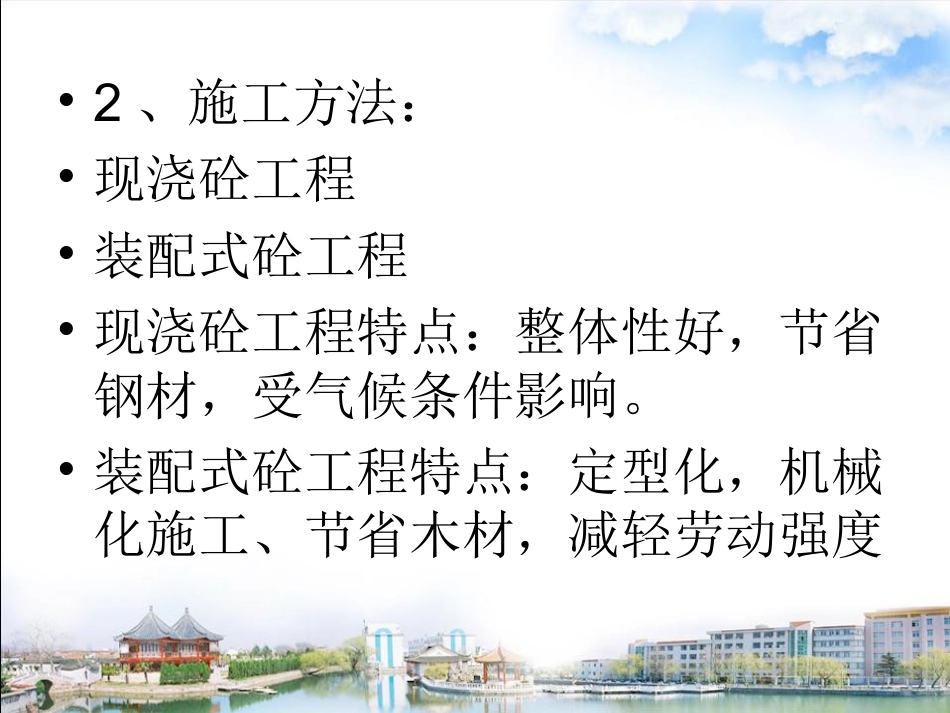

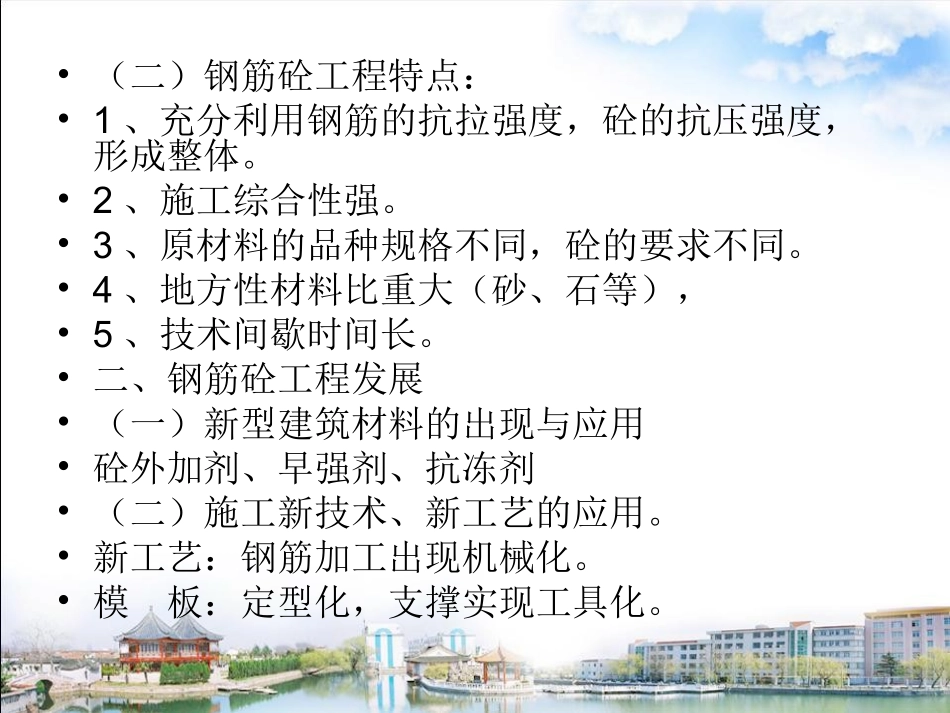

第四章钢筋混凝土工程•§4-1概述•钢筋砼工程在建筑施工中占着相当重要的地位。它是由模板、钢筋、砼等工程组合而成。•一、钢筋砼工程施工工艺及特点。•（一）施工工艺：•1、工艺过程：•2、施工方法：•现浇砼工程•装配式砼工程•现浇砼工程特点：整体性好，节省钢材，受气候条件影响。•装配式砼工程特点：定型化，机械化施工、节省木材，减轻劳动强度•（二）钢筋砼工程特点：•1、充分利用钢筋的抗拉强度，砼的抗压强度，形成整体。•2、施工综合性强。•3、原材料的品种规格不同，砼的要求不同。•4、地方性材料比重大（砂、石等），•5、技术间歇时间长。•二、钢筋砼工程发展•（一）新型建筑材料的出现与应用•砼外加剂、早强剂、抗冻剂•（二）施工新技术、新工艺的应用。•新工艺：钢筋加工出现机械化。•模板：定型化，支撑实现工具化。§4-2模板工程•§4-2模板工程•一、模板结构的组成、作用、基本要求。•（一）模板结构的组成：•由模板、支架和紧固件组成。•（二）作用：•1、模板的作用，是使砼成型，使硬化后的砼具有设计要求的形状和尺寸。•2、支架的作用：保证模板形状和位置准确并承受模板和新浇筑砼的重量以及施工荷载。•（三）对模板结构基本要求：•1、保证工程结构和构件各部分形状、尺寸和相互位置正确。•2、有足够的强度，刚度和稳定性，承受自重荷载、侧压力。•3、构造要简单，装拆要方便，便于钢筋的绑扎与安装，利于砼的浇筑及养护。•4、模板接缝应严密不得漏浆。•二、模板的分类•（一）按使用材料：•1、木模板•2、钢模板•3、钢木模板•4、钢丝网水泥模板•5、塑料模板（老化）•（二）按结构类型分：有•1、基础模板（体积大、高度低）•2、柱模板（高度大、截面积小）•3、梁模板（跨度大、截面积小）•4、楼盖模板•5、楼梯模板•三、现浇结构木模的构造与安装•现浇木模板包括模板和支架系统，构造、木板、和拼条（40×60）mm、（25×35）mm。•木板厚度一般为25—50mm，木板宽度不宜大于200mm，以便干缩时缝隙均匀，浇水后易于密封，受潮后不宜翘曲。•但梁的底板如需整块板，为减少拼缝、防止漏浆、不受此限。砼表面如需做饰面时，模板一般不刨光，使砼表面粗糙能与饰面层结合，不做饰面，做饰面时需刨光。•（一）基础模板•特点：高度一般不当而体积大•在模板安装前，应平整好基础底面，并根据基础纵、横轴中线施出模板安装边线，据此边线安装模板，模板定位后用木条、撑木、斜撑等固定例拼板，还需要用铁丝将侧拼板互相拉牢。•（二）柱模板•柱子的特点是断面积尺寸不大而比较高。•安装柱模板除应保证平面尺寸正确外，还应保证垂直。•用垂球检查柱模板的垂直度后，应立即用撑木撑牢，后柱模板安装相互间应用水平和斜拉杆联系成整体，以使整个施工过程中不发生倾斜，较正完柱模板的重直度即可上紧柱箍。•（三）梁模板•梁的特点是跨度较大而宽度一般不大•梁模板安装，首先应安装梁、底、模板，安装时要将梁底模板两端搁置在柱模板顶端梁的缺口处，下面用立柱撑起，再用楔块或螺旋底座调整高度。•第二是安装梁侧模板，安装时要将梁侧板紧靠梁底模板放在支柱顶的横木上，为防止产生外移应用夹板将侧模板钉夹牢在支柱顶的横木上，梁、侧模板安装要求垂直，边梁外侧模板上边用立木及斜撑固定，一般梁侧模板的上边用楼板的底模板顶紧。•（三）按施工方法分：•1、装拆式模板•2、固定式模板•3、移动式模板（较长结构、筒型）水平、垂直、水平、移动式、垂直：滑升模板。•（四）楼板模板•1、模板构造：楼板模板可由若干拼板拼成，但一般宜用定型板拼成，其不足部分另加异形板补齐。•2、模板安装，楼板模板铺放前，应先在梁侧模板外边钉立木及横棱，在横棱上安装楞木，楞木安装要水平。(a)平面(b)立面楼板模板采用钢管脚手排架支撑1-胶合板；2-木楞；3-钢管脚手架支撑；4-现浇混凝土梁肋形楼盖木模板1-楼板模板；2-梁侧模板；3-格栅；4-横档(托木)；5-牵杠；6-夹木；7-短撑木；8-牵杠撑；9-支柱(琵琶撑)•（五）墙模板•墙板板由两片侧板组成，每片侧板由若干块拼板（定型板）拼接而成，拼板尺寸依墙体大小而定。•在...
