制冷与低温技术原理—第8章_小型制冷装置VIP免费

制冷与低温技术原理—第8章_小型制冷装置_第1页
1/33
制冷与低温技术原理—第8章_小型制冷装置_第2页
2/33
制冷与低温技术原理—第8章_小型制冷装置_第3页
3/33

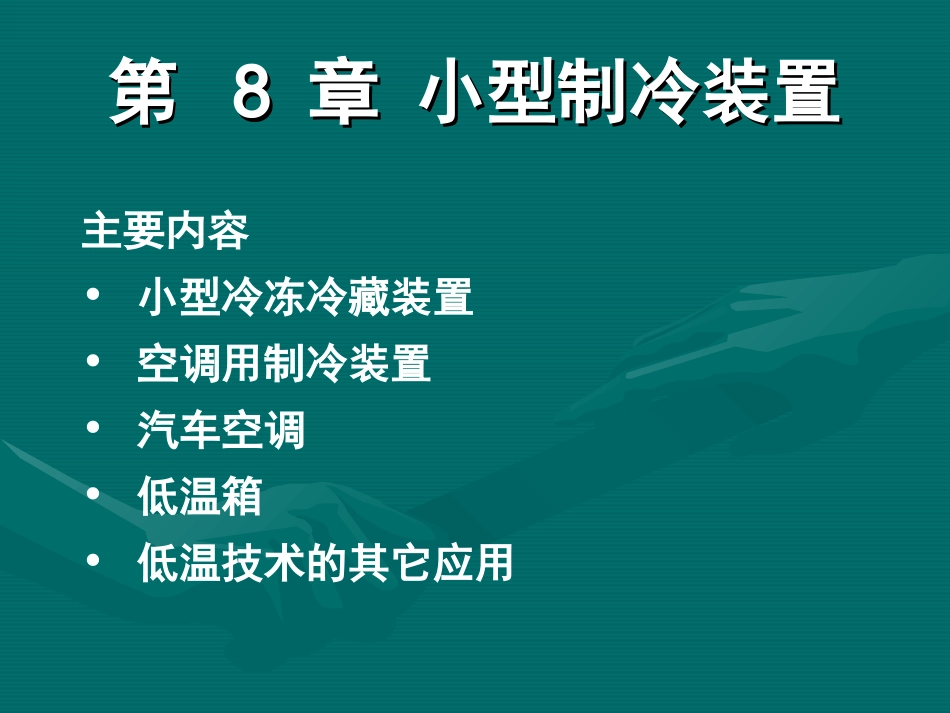

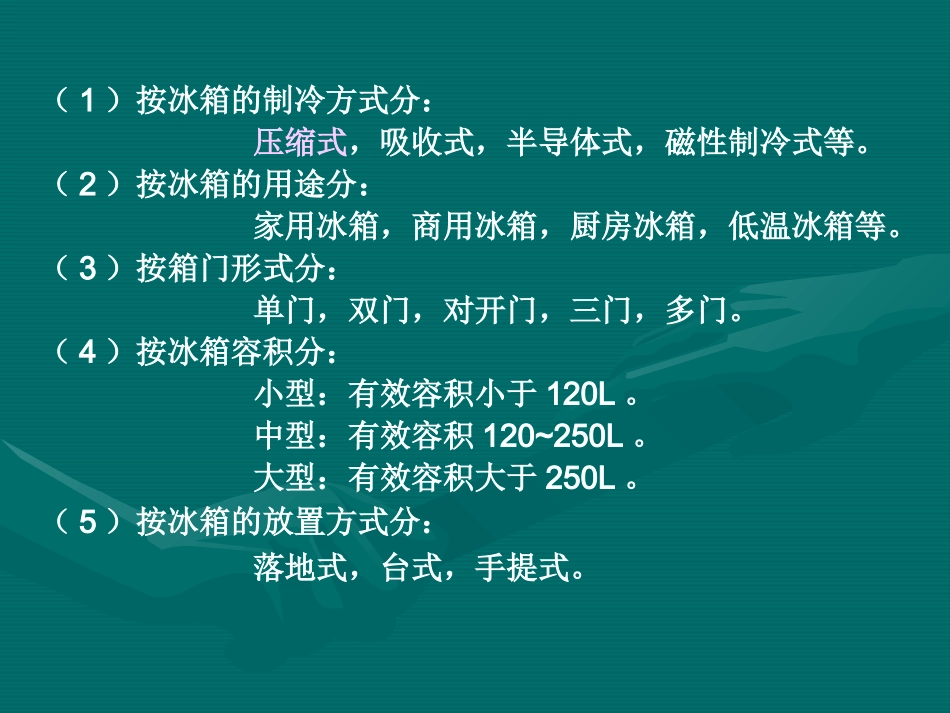

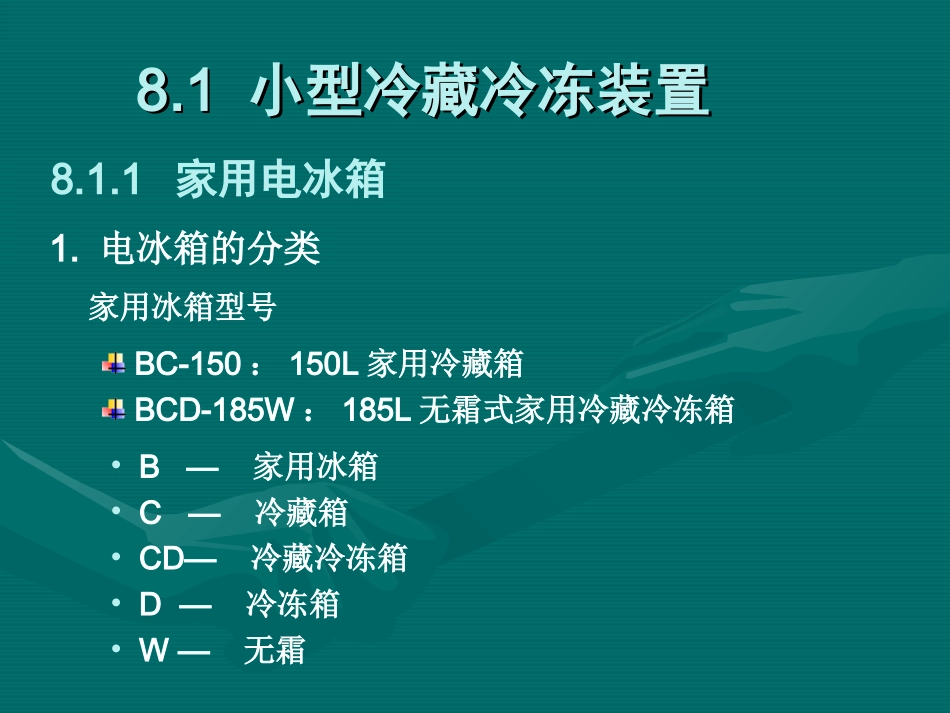

第第88章小型制冷装置章小型制冷装置主要内容•小型冷冻冷藏装置•空调用制冷装置•汽车空调•低温箱•低温技术的其它应用8.18.1小型冷藏冷冻装置小型冷藏冷冻装置8.1.1家用电冰箱1.电冰箱的分类BC-150:150L家用冷藏箱BCD-185W:185L无霜式家用冷藏冷冻箱•B—家用冰箱•C—冷藏箱•CD—冷藏冷冻箱•D—冷冻箱•W—无霜家用冰箱型号(1)按冰箱的制冷方式分:压缩式,吸收式,半导体式,磁性制冷式等。(2)按冰箱的用途分:家用冰箱,商用冰箱,厨房冰箱,低温冰箱等。(3)按箱门形式分:单门,双门,对开门,三门,多门。(4)按冰箱容积分:小型:有效容积小于120L。中型:有效容积120~250L。大型:有效容积大于250L。(5)按冰箱的放置方式分:落地式,台式,手提式。(6)按冷冻室温度分:一星级冰箱,二星级冰箱,高二星级冰箱,三星级冰箱及四星级冰箱。(7)根据使用环境的不同分:普通环境(标N)使用,热湿环境(标T)使用。(1)压缩式电冰箱:•该种电冰箱由电动机提供机械能,通过压缩机对制冷系统作功。•其优点是寿命长,使用方便。•目前世界上91%~95%的电冰箱属于这一类。冰箱的分类:按冰箱的制冷方式(2)吸收式电冰箱:•该种电冰箱可以利用热源(如煤气、煤油、电等)作为动力。•其缺点是效率低,降温慢,现已逐渐被淘汰。(3)半导体电冰箱:它是利用对PN型半导体,通以直流电,在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。(5)电磁振动式冰箱(6)太阳能电冰箱(7)绝热去磁制冷电冰箱(8)辐射制冷电冰箱(9)固体制冷电冰箱(4)化学冰箱:它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。家用冰箱分类:按箱内冷却方式分•直冷式电冰箱:无霜冰箱•间冷式电冰箱:有霜冰箱电冰箱使用的气候类型•亚温带型(SN)适宜的使用环境温度:10-32℃℃•温带型(N)适宜的使用环境温度:16-32℃℃•亚热带型(ST)适宜的使用环境温度:18-38℃℃•热带型(T)适宜的使用环境温度:18-43℃℃主要由箱体,制冷系统,电气控制系统构成。2.电冰箱的结构和组成(1)电冰箱箱体:外壳,内胆,隔热材料和箱门。外壳:采用优质薄钢板压制焊接而成。经过喷砂或酸洗后喷涂磁漆或塑料。内胆:用塑料真空成型。隔热材料:在外壳和内担之间填以隔热材料,常用的隔热材料为现场发泡的聚氨脂泡沫塑料,厚约30–40mm,保温性能好,硬度和粘结强度较高。箱门:门外壳采用与箱体外壳同样材料,门衬板为塑料真空成型,门外壳与门衬板之间填以泡沫塑料绝热层,箱门壁四周装有磁性橡胶封条。(2)电冰箱制冷系统:压缩机,冷凝器,蒸发器,干燥过滤器,毛细管组成。蒸发器:型式:较常见有管板型和肋片管型。蒸发器产生的冷量在箱体内的传递方式:自然对流和强制对流。强制对流方式常用于双温冰箱。冷凝器:现代家用冰箱均采用空气冷却式冷凝器,分为自然对流和强制对流式两类。功率在200W以下冰箱一般采用自然对流冷凝器。毛细管:家用压缩式制冷系统都采用毛细管做节流元件。毛细管是铜管,直径0.3-1.0mm,长度为2-4m。热交换器:实际制冷系统中,常将毛细管的最后一段与压缩机的低压吸气管组合成热交换器。试验表明,这可使制冷量提高3%-5%。(3)电冰箱控制系统:温度控制,除霜。温度控制:目的:使冰箱内的温度始终保持在预定范围内。温度控制器由两部分组成:感温元件与动作开关。除霜:除霜方式有:人工除霜,半自动除霜,自动除霜,快速除霜装置(包括电加热或高温蒸气加热)。双温双控冷藏冷冻冰箱双温冷藏冷冻冰箱(1)冷藏蒸发器和冷冻蒸发器分别受两室的温度控制,冷藏室和冷冻室的制冷轮流进行。(2)当冷藏室要求制冷时,三通电磁阀会接通冷藏室蒸发器,使制冷系统只对冷藏室制冷,当温度达到要求后,会自动停止冷藏室制冷。(3)当冷冻室要求制冷时,三通电磁阀会接通冷冻室蒸发器,制冷系统只对冷冻室制冷。(4)由于两室的制冷过程互不关联,因此两室的温度也互不影响,从而保证两室的温度相对稳定,也由于两室制冷相对独立,可以分别作不同的温度调节或停止制冷运转,从而可以实现对各种使用环境和温度环境的适应要求。双温冷藏冷冻冰箱的...
