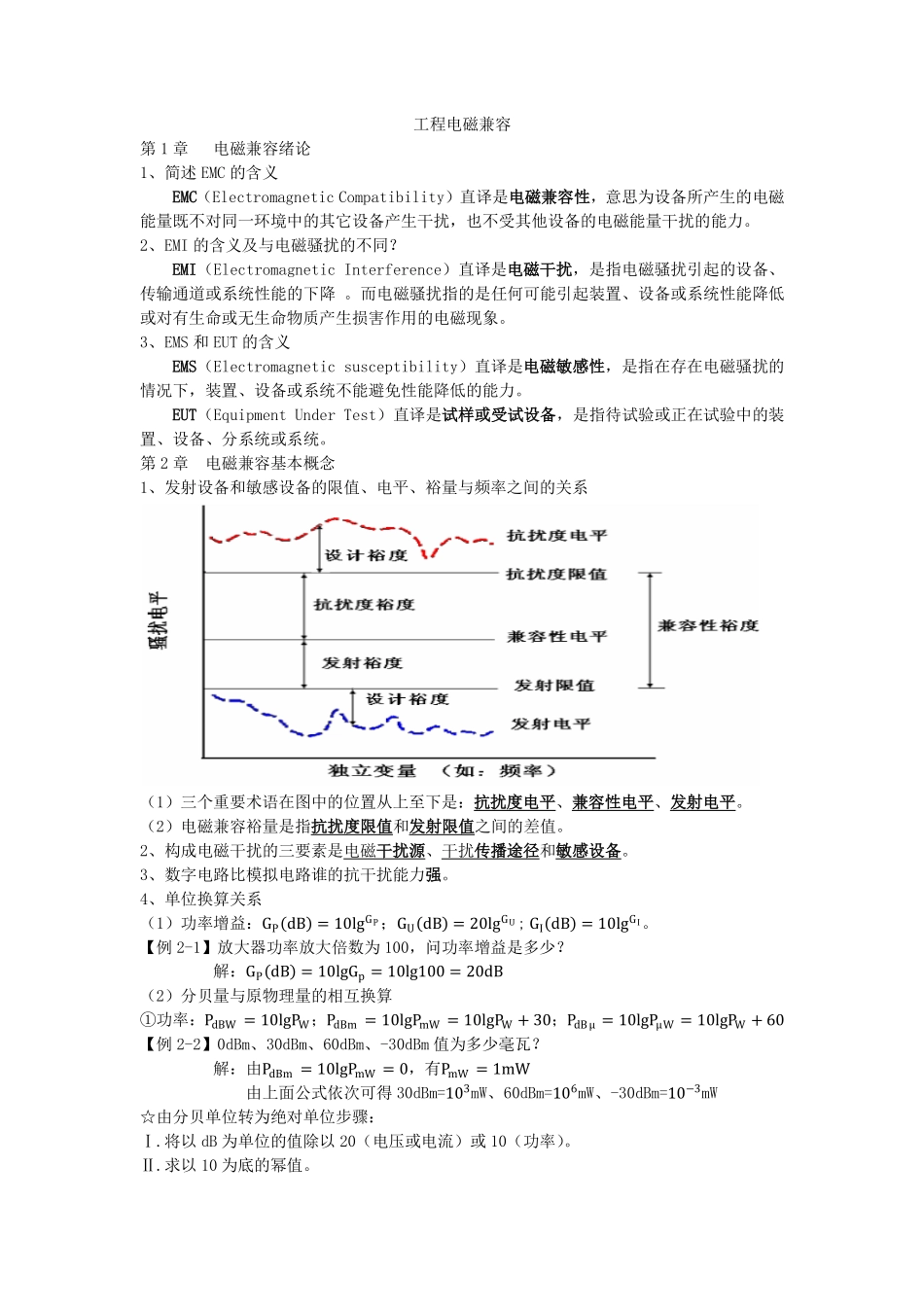

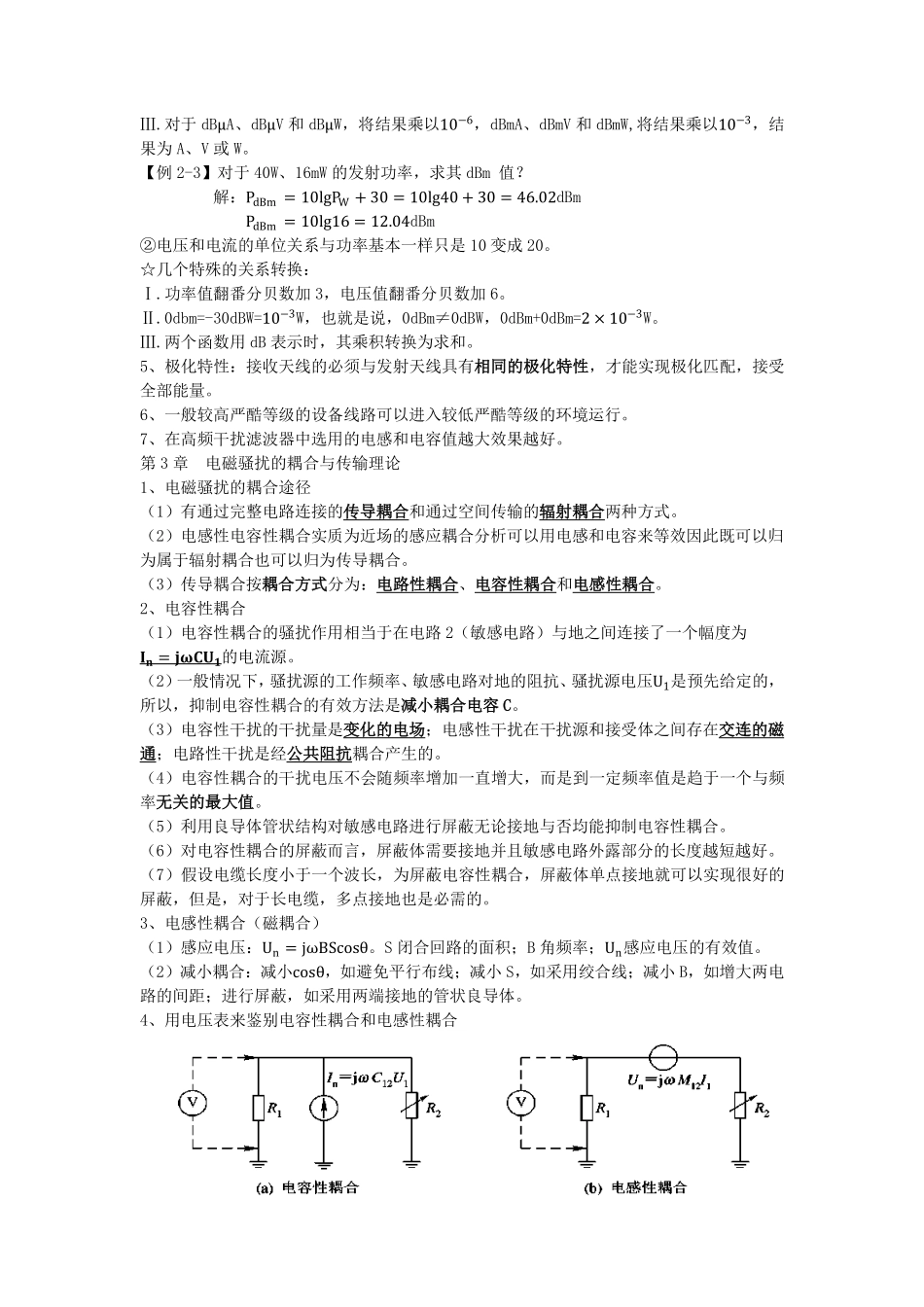

工程电磁兼容第1章电磁兼容绪论1、简述EMC的含义EMC（ElectromagneticCompatibility）直译是电磁兼容性，意思为设备所产生的电磁能量既不对同一环境中的其它设备产生干扰，也不受其他设备的电磁能量干扰的能力。2、EMI的含义及与电磁骚扰的不同？EMI（ElectromagneticInterference）直译是电磁干扰，是指电磁骚扰引起的设备、传输通道或系统性能的下降。而电磁骚扰指的是任何可能引起装置、设备或系统性能降低或对有生命或无生命物质产生损害作用的电磁现象。3、EMS和EUT的含义EMS（Electromagneticsusceptibility）直译是电磁敏感性，是指在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。EUT（EquipmentUnderTest）直译是试样或受试设备，是指待试验或正在试验中的装置、设备、分系统或系统。第2章电磁兼容基本概念1、发射设备和敏感设备的限值、电平、裕量与频率之间的关系（1）三个重要术语在图中的位置从上至下是：抗扰度电平、兼容性电平、发射电平。（2）电磁兼容裕量是指抗扰度限值和发射限值之间的差值。2、构成电磁干扰的三要素是电磁干扰源、干扰传播途径和敏感设备。3、数字电路比模拟电路谁的抗干扰能力强。4、单位换算关系（1）功率增益：GPdB=10lgGP；GUdB=20lgGU;GIdB=10lgGI。【例2-1】放大器功率放大倍数为100，问功率增益是多少？解：GPdB=10lgGp=10lg100=20dB（2）分贝量与原物理量的相互换算①功率：PdBW=10lgPW；PdBm=10lgPmW=10lgPW+30；PdBμ=10lgPμW=10lgPW+60【例2-2】0dBm、30dBm、60dBm、-30dBm值为多少毫瓦？解：由PdBm=10lgPmW=0，有PmW=1mW由上面公式依次可得30dBm=103mW、60dBm=106mW、-30dBm=10−3mW☆由分贝单位转为绝对单位步骤：Ⅰ.将以dB为单位的值除以20（电压或电流）或10（功率）。Ⅱ.求以10为底的幂值。Ⅲ.对于dBμA、dBμV和dBμW，将结果乘以10−6，dBmA、dBmV和dBmW,将结果乘以10−3，结果为A、V或W。【例2-3】对于40W、16mW的发射功率，求其dBm值？解：PdBm=10lgPW+30=10lg40+30=46.02dBmPdBm=10lg16=12.04dBm②电压和电流的单位关系与功率基本一样只是10变成20。☆几个特殊的关系转换：Ⅰ.功率值翻番分贝数加3，电压值翻番分贝数加6。Ⅱ.0dbm=-30dBW=10−3W，也就是说，0dBm≠0dBW，0dBm+0dBm=2×10−3W。Ⅲ.两个函数用dB表示时，其乘积转换为求和。5、极化特性：接收天线的必须与发射天线具有相同的极化特性，才能实现极化匹配，接受全部能量。6、一般较高严酷等级的设备线路可以进入较低严酷等级的环境运行。7、在高频干扰滤波器中选用的电感和电容值越大效果越好。第3章电磁骚扰的耦合与传输理论1、电磁骚扰的耦合途径（1）有通过完整电路连接的传导耦合和通过空间传输的辐射耦合两种方式。（2）电感性电容性耦合实质为近场的感应耦合分析可以用电感和电容来等效因此既可以归为属于辐射耦合也可以归为传导耦合。（3）传导耦合按耦合方式分为：电路性耦合、电容性耦合和电感性耦合。2、电容性耦合（1）电容性耦合的骚扰作用相当于在电路2（敏感电路）与地之间连接了一个幅度为𝐈𝐧=𝐣𝛚𝐂𝐔𝟏的电流源。（2）一般情况下，骚扰源的工作频率、敏感电路对地的阻抗、骚扰源电压U1是预先给定的，所以，抑制电容性耦合的有效方法是减小耦合电容C。（3）电容性干扰的干扰量是变化的电场；电感性干扰在干扰源和接受体之间存在交连的磁通；电路性干扰是经公共阻抗耦合产生的。（4）电容性耦合的干扰电压不会随频率增加一直增大，而是到一定频率值是趋于一个与频率无关的最大值。（5）利用良导体管状结构对敏感电路进行屏蔽无论接地与否均能抑制电容性耦合。（6）对电容性耦合的屏蔽而言，屏蔽体需要接地并且敏感电路外露部分的长度越短越好。（7）假设电缆长度小于一个波长，为屏蔽电容性耦合，屏蔽体单点接地就可以实现很好的屏蔽，但是，对于长电缆，多点接地也是必需的。3、电感性耦合（磁耦合）（1）感应电压：Un=jωBScosθ。S闭合回路的面积；B角频率；Un感应电压的有效值。（2）减小耦合：减小cosθ，如避免平行布线；减小S，如采用绞合线；减小B，如增大两电路的间距；进行屏蔽，如采用两端接地的管状良导体。4...
