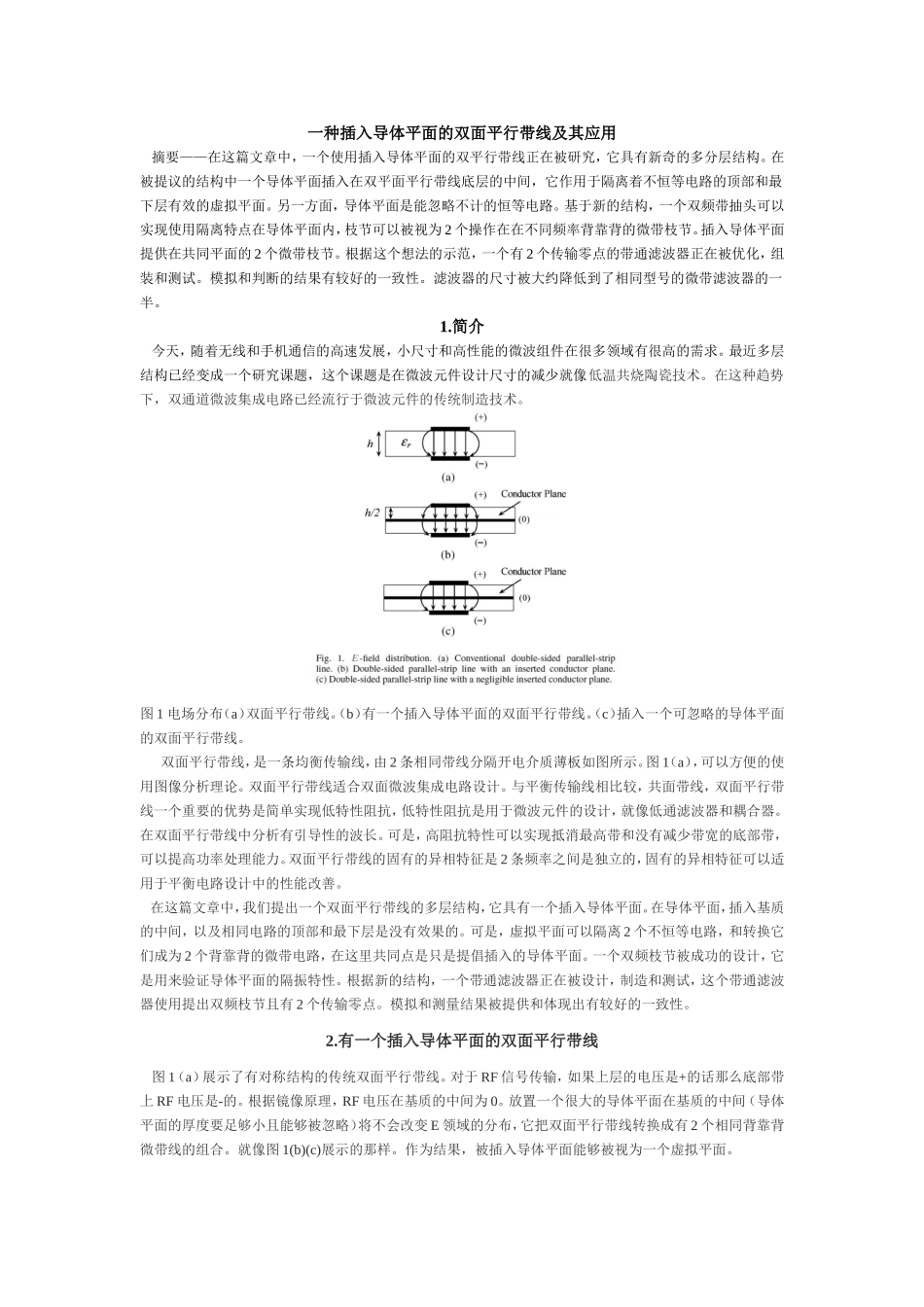

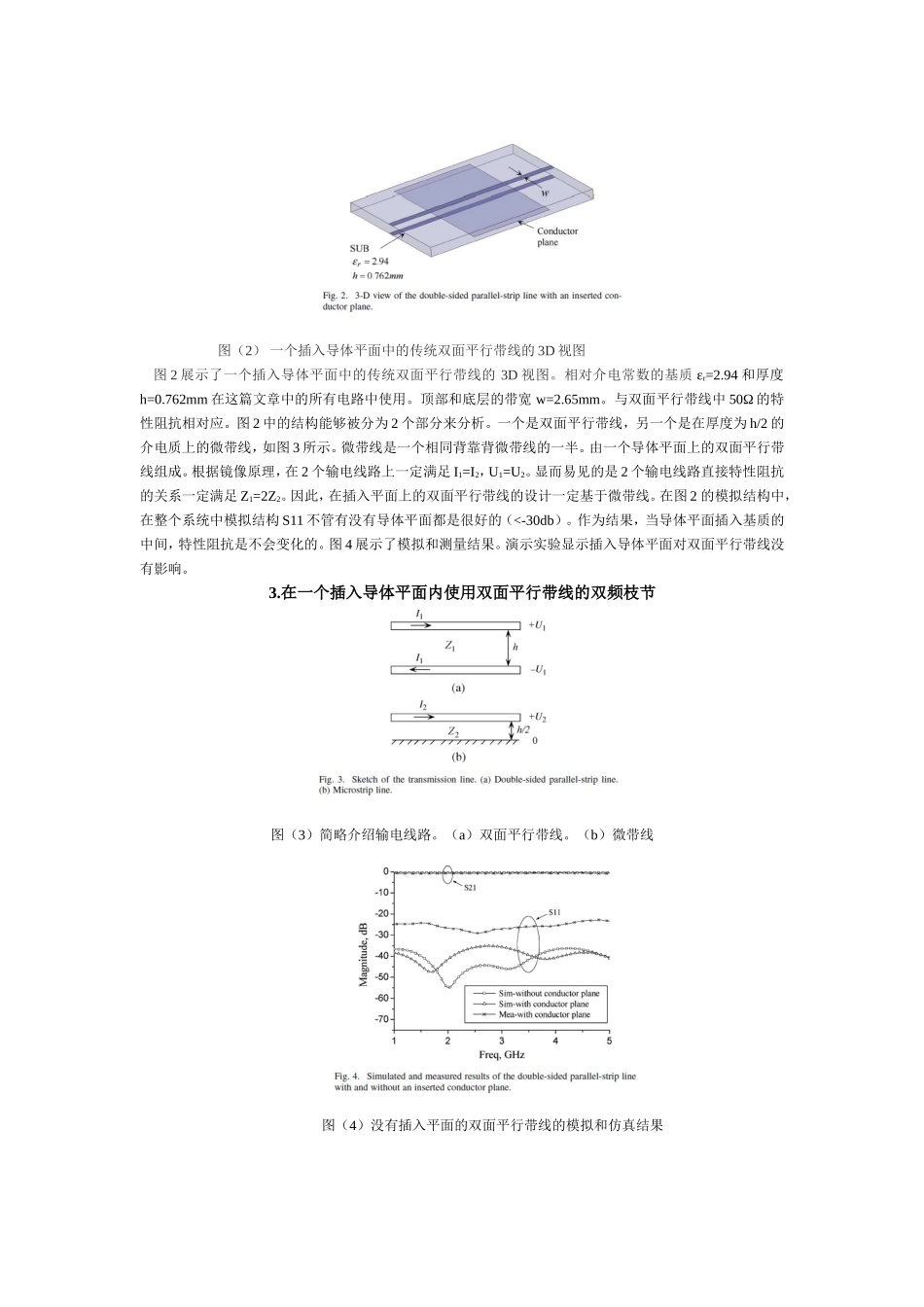

一种插入导体平面的双面平行带线及其应用摘要——在这篇文章中，一个使用插入导体平面的双平行带线正在被研究，它具有新奇的多分层结构。在被提议的结构中一个导体平面插入在双平面平行带线底层的中间，它作用于隔离着不恒等电路的顶部和最下层有效的虚拟平面。另一方面，导体平面是能忽略不计的恒等电路。基于新的结构，一个双频带抽头可以实现使用隔离特点在导体平面内，枝节可以被视为2个操作在在不同频率背靠背的微带枝节。插入导体平面提供在共同平面的2个微带枝节。根据这个想法的示范，一个有2个传输零点的带通滤波器正在被优化，组装和测试。模拟和判断的结果有较好的一致性。滤波器的尺寸被大约降低到了相同型号的微带滤波器的一半。1.简介今天，随着无线和手机通信的高速发展，小尺寸和高性能的微波组件在很多领域有很高的需求。最近多层结构已经变成一个研究课题，这个课题是在微波元件设计尺寸的减少就像低温共烧陶瓷技术。在这种趋势下，双通道微波集成电路已经流行于微波元件的传统制造技术。图1电场分布（a）双面平行带线。（b）有一个插入导体平面的双面平行带线。（c）插入一个可忽略的导体平面的双面平行带线。双面平行带线，是一条均衡传输线，由2条相同带线分隔开电介质薄板如图所示。图1（a），可以方便的使用图像分析理论。双面平行带线适合双面微波集成电路设计。与平衡传输线相比较，共面带线，双面平行带线一个重要的优势是简单实现低特性阻抗，低特性阻抗是用于微波元件的设计，就像低通滤波器和耦合器。在双面平行带线中分析有引导性的波长。可是，高阻抗特性可以实现抵消最高带和没有减少带宽的底部带，可以提高功率处理能力。双面平行带线的固有的异相特征是2条频率之间是独立的，固有的异相特征可以适用于平衡电路设计中的性能改善。在这篇文章中，我们提出一个双面平行带线的多层结构，它具有一个插入导体平面。在导体平面，插入基质的中间，以及相同电路的顶部和最下层是没有效果的。可是，虚拟平面可以隔离2个不恒等电路，和转换它们成为2个背靠背的微带电路，在这里共同点是只是提倡插入的导体平面。一个双频枝节被成功的设计，它是用来验证导体平面的隔振特性。根据新的结构，一个带通滤波器正在被设计，制造和测试，这个带通滤波器使用提出双频枝节且有2个传输零点。模拟和测量结果被提供和体现出有较好的一致性。2.有一个插入导体平面的双面平行带线图1（a）展示了有对称结构的传统双面平行带线。对于RF信号传输，如果上层的电压是+的话那么底部带上RF电压是-的。根据镜像原理，RF电压在基质的中间为0。放置一个很大的导体平面在基质的中间（导体平面的厚度要足够小且能够被忽略）将不会改变E领域的分布，它把双面平行带线转换成有2个相同背靠背微带线的组合。就像图1(b)(c)展示的那样。作为结果，被插入导体平面能够被视为一个虚拟平面。图（2）一个插入导体平面中的传统双面平行带线的3D视图图2展示了一个插入导体平面中的传统双面平行带线的3D视图。相对介电常数的基质εr=2.94和厚度h=0.762mm在这篇文章中的所有电路中使用。顶部和底层的带宽w=2.65mm。与双面平行带线中50Ω的特性阻抗相对应。图2中的结构能够被分为2个部分来分析。一个是双面平行带线，另一个是在厚度为h/2的介电质上的微带线，如图3所示。微带线是一个相同背靠背微带线的一半。由一个导体平面上的双面平行带线组成。根据镜像原理，在2个输电线路上一定满足I1=I2，U1=U2。显而易见的是2个输电线路直接特性阻抗的关系一定满足Z1=2Z2。因此，在插入平面上的双面平行带线的设计一定基于微带线。在图2的模拟结构中，在整个系统中模拟结构S11不管有没有导体平面都是很好的（<-30db）。作为结果，当导体平面插入基质的中间，特性阻抗是不会变化的。图4展示了模拟和测量结果。演示实验显示插入导体平面对双面平行带线没有影响。3.在一个插入导体平面内使用双面平行带线的双频枝节图（3）简略介绍输电线路。（a）双面平行带线。（b）微带线图（4）没有插入平面的双面平行带线的模拟和仿真结果图（5）双面平行带线的开路枝节的3D视图图（6）双面平行带线的开路枝节的模拟和仿真结...
