桥式起重机啃轨原因分析VIP免费

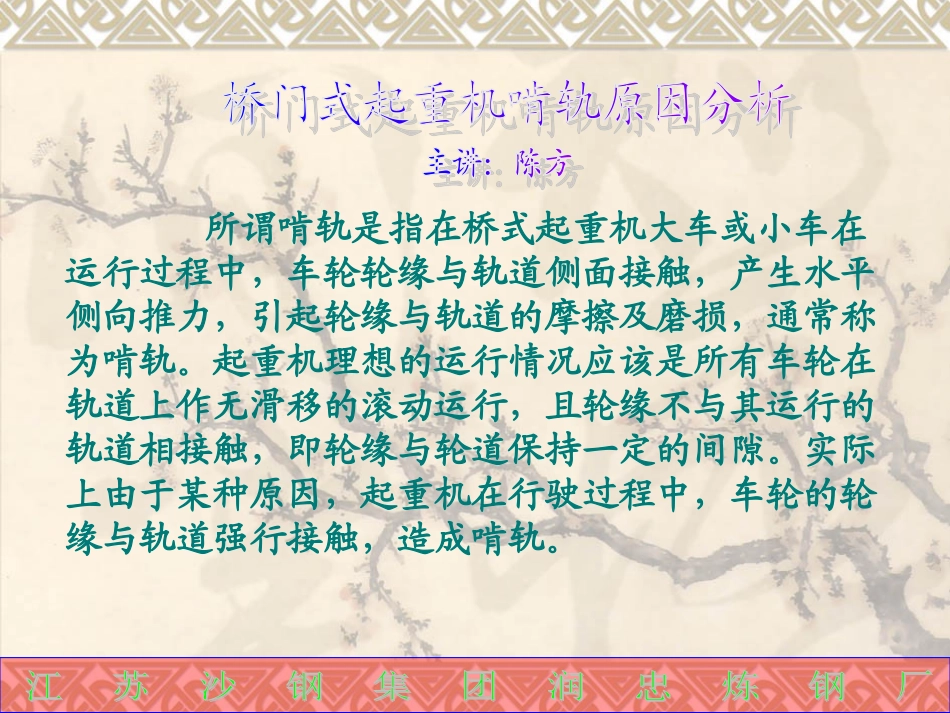

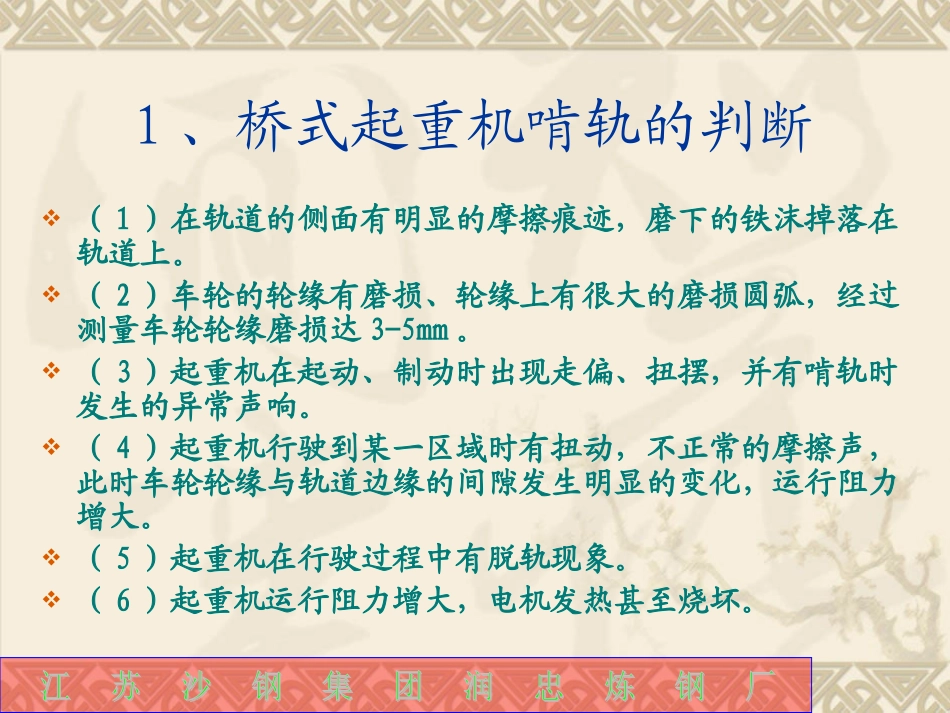

所谓啃轨是指在桥式起重机大车或小车在运行过程中，车轮轮缘与轨道侧面接触，产生水平侧向推力，引起轮缘与轨道的摩擦及磨损，通常称为啃轨。起重机理想的运行情况应该是所有车轮在轨道上作无滑移的滚动运行，且轮缘不与其运行的轨道相接触，即轮缘与轮道保持一定的间隙。实际上由于某种原因，起重机在行驶过程中，车轮的轮缘与轨道强行接触，造成啃轨。1、桥式起重机啃轨的判断（1）在轨道的侧面有明显的摩擦痕迹，磨下的铁沫掉落在轨道上。（2）车轮的轮缘有磨损、轮缘上有很大的磨损圆弧，经过测量车轮轮缘磨损达3-5mm。（3）起重机在起动、制动时出现走偏、扭摆，并有啃轨时发生的异常声响。（4）起重机行驶到某一区域时有扭动，不正常的摩擦声，此时车轮轮缘与轨道边缘的间隙发生明显的变化，运行阻力增大。（5）起重机在行驶过程中有脱轨现象。（6）起重机运行阻力增大，电机发热甚至烧坏。2、桥式起重机啃轨危害（1）降低车轮和轨道的使用寿命。啃轨造成车轮和轨道强制性接触，加剧两者的相互磨损，严重时可导致轮缘与轨道侧面的金属剥落及轮缘向外翘曲变形，从而加快了车轮与轨道的破坏，降低了使用寿命。（2）增加运行阻力，迫使运行电动机和传动机构长期超载运行，可能造成烧坏电动机或扭断传动轴的后果。（3）起重机工作时噪声大，振动大。（4）损害房梁结构。起重机啃轨必须在运行中产生水平侧向力，使厂房结构承受附加的横向载荷而遭受不同程度的损坏。（5）起重机在行驶中突然脱轨，造成重大的设备、人身伤亡事故。3、桥式起重机啃轨原因桥式起重机啃轨现象表现形式多种多样，有时只有一个车轮啃轨，有时几个车轮同时啃轨，有时往返运行时同侧啃轨，有时往返运行时分别啃磨轨道两侧。啃轨的原因很复杂，可能是轨道、车轮、桥架的因素，也可能是其他因素的影响。因此必须具体问题具体分析。3.1轨道缺陷造成的啃轨起重机轨道重合度、轨距、倾斜度等允许偏差见下表：表!起重机轨道重合度、轨距倾斜度等允许偏差项目允许偏差轨道实际中心线与安装基准线的重合度3mm±轨距桥式起重机±5mm龙门式起重机±10mm轨道纵向倾斜度轻轨、重轨1/1500mm全行程10mm龙门式起重机轨道5/1000两根轨道相对标高桥式起重机10mm门式起重机10mm（1）轨道安装水平弯曲过大或轨道的局部变形过大，超过跨度公差时就会引起啃轨。这种啃轨的特点是啃轨仅发生在轨道的局部或某一段轨道上。（2）轨道安装“八字形”。轨道安装不规范，造成轨距一端大、一端小，所谓轨道“八字形”。在此段轨道上，车轮往返运行时，将分别啃磨轨道外侧和内侧。（3）同一截面两根轨道相对标高超差过大。这种情况可使起重机在运行中发生横向移动，造成较高的一侧轨道外侧被啃，较低的一侧轨道内侧被啃。（4）轨距超差。按工艺要求加工装配以后，起重机运行机构的行走轮轮距是个定值，当轨距因某种原因导致超差时，使得车轮不在踏面中间运行，从而造成轮缘与轨道侧面强行接触、摩擦而产生啃轨现象。（5）主梁变形造成小车轨道产生旁弯，当超出一定范围后，小车车轮就会产生夹轨而造成啃轨。（6）使用过程中因压板螺栓松动或压板无止退垫而导致轨道位置移动，使得轨距、平行度、直线度等超差时，将发生啃轨现象。3.2车轮缺陷造成啃轨车轮制造及安装的质量问题会造成啃轨。起重机长期超载运行或因残余应力等原因引起起重机的主梁、端梁或小车架发生变形，必将引起车轮的歪斜和跨度的变化，从而造成运行啃轨，其中尤以大车最为多见。（1）两主动轮踏面的直径尺寸不相等。起重机运行时，左右两侧运行速度不同，引起车体跑偏，使得轮缘与轨道两侧强行接触，而造成啃轨。（2）安装或桥架变形时导致4(多)个轮不在同一平面内，且主动轮轮压不等时，必然发生啃轨现象。（3）车轮水平偏斜。因桥架变形，造成端梁水平弯曲，以致车轮水平偏斜超差或车轮安装时已水平偏斜超差，即车轮宽度中心线与轨道中心线形成一个夹角!，两主动轮同向偏斜，造成啃轨。（4）车轮垂直偏斜。因桥架变形造成车轮垂直偏斜超差，引起啃轨。即车轮踏面中心线与铅垂线形成一个夹角"。当主动车轮端面的垂直偏斜值超出公...
