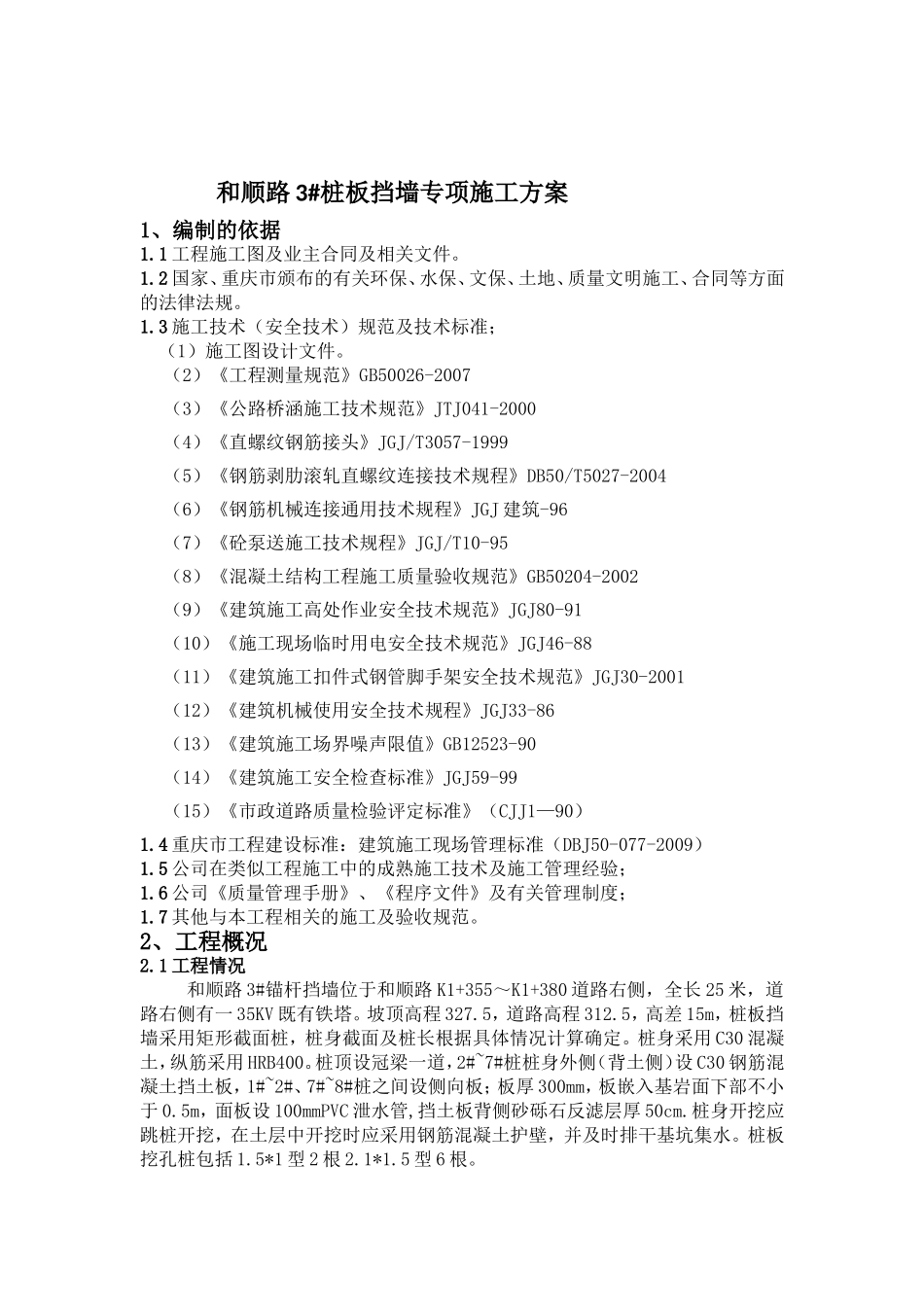

和顺路3#桩板挡墙专项施工方案1、编制的依据1.1工程施工图及业主合同及相关文件。1.2国家、重庆市颁布的有关环保、水保、文保、土地、质量文明施工、合同等方面的法律法规。1.3施工技术（安全技术）规范及技术标准；（1）施工图设计文件。（2）《工程测量规范》GB50026-2007（3）《公路桥涵施工技术规范》JTJ041-2000（4）《直螺纹钢筋接头》JGJ/T3057-1999（5）《钢筋剥肋滚轧直螺纹连接技术规程》DB50/T5027-2004（6）《钢筋机械连接通用技术规程》JGJ建筑-96（7）《砼泵送施工技术规程》JGJ/T10-95（8）《混凝土结构工程施工质量验收规范》GB50204-2002（9）《建筑施工高处作业安全技术规范》JGJ80-91（10）《施工现场临时用电安全技术规范》JGJ46-88（11）《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2001（12）《建筑机械使用安全技术规程》JGJ33-86（13）《建筑施工场界噪声限值》GB12523-90（14）《建筑施工安全检查标准》JGJ59-99（15）《市政道路质量检验评定标准》（CJJ1—90）1.4重庆市工程建设标准：建筑施工现场管理标准（DBJ50-077-2009）1.5公司在类似工程施工中的成熟施工技术及施工管理经验；1.6公司《质量管理手册》、《程序文件》及有关管理制度；1.7其他与本工程相关的施工及验收规范。2、工程概况2.1工程情况和顺路3#锚杆挡墙位于和顺路K1+355～K1+380道路右侧，全长25米，道路右侧有一35KV既有铁塔。坡顶高程327.5，道路高程312.5，高差15m，桩板挡墙采用矩形截面桩，桩身截面及桩长根据具体情况计算确定。桩身采用C30混凝土，纵筋采用HRB400。桩顶设冠梁一道，2#~7#桩桩身外侧（背土侧）设C30钢筋混凝土挡土板，1#~2#、7#~8#桩之间设侧向板；板厚300mm，板嵌入基岩面下部不小于0.5m，面板设100mmPVC泄水管,挡土板背侧砂砾石反滤层厚50cm.桩身开挖应跳桩开挖，在土层中开挖时应采用钢筋混凝土护壁，并及时排干基坑集水。桩板挖孔桩包括1.5*1型2根2.1*1.5型6根。2.2地形地貌拟建两江新区鱼复工业园和顺路场地位于重庆市江北区鱼嘴镇。拟建道路区原始地形总体为北东高，南西低，现已按设计标高基本整平，场地现状地形标高266.22m（CZY2）～327.36m（CZY44），相对高差约61.14m。最低点位于和顺路的K0+018附近，标高299.24m，最高点位于和顺路的K1+336附近，标高337.44m。拟建场地地貌上总体属构造剥蚀丘陵地貌。2.3气象水文拟建两江新区鱼复工业园和顺路场地属亚热带湿润季风气候区，气候温和、四季分明、雨量充沛，具冬暖、夏热、秋长的气候特点。多年平均气温17.72℃，极端最高气温41.7℃（2006年8月15日），极端最低气温-1.8℃（1975年12月15日）；多年无霜期314.9天，雾日平均30～40天；多年平均降雨量1163.3mm，主要集中于每年4～10月，多呈大雨或暴雨，占全年总降雨量的76%左右。区内多年平均最大日降雨量93.9mm，最大日降雨量178.3mm（1971年6月1日），多年年平均降雨量为1357.7mm。年平均降雨日为168天。春冬多雾，雾日最长达148天。常年风速较小，年平均风速1.1m/s，最大风速28.4m/s，以偏西北风为主。场地气候全年可施工作业。2.4地质构造拟建两江新区鱼复工业园和顺路场地位于川东南弧形地带，华蓥山帚状褶皱束东南部的大盛场向斜东翼，构造骨架形成于燕山期晚期褶皱运动，沿线未发现断层通过。见构造纲要示意图。岩体结构面主要受构造裂隙控制，根据地面地质调绘，现就岩层产状和裂隙发育情况分述如下：图1构造纲要示意图岩层产状280°∠15°，微张～闭合状，延伸长5.00～8.00m，间距一般0.3～0.8m。局部充填泥质，层面结合程度很差，属软弱结构面。岩体中可见两组构造裂隙：①28～35°∠72～80°，微张～闭合状，延伸长1.00～4.10m，间距一般1.2～2.5m。局部充填泥质或铁质氧化膜，结合程度差，属硬性结构面；300～310°∠63～75°，微张～闭合，延伸1.5～5.0m，间距一般1.0～3.3m，局部充填泥质，结合程度差，属硬性结构面。场地岩体属较完整岩体。根据实地地质调绘以及钻探揭露、声波测试成果资料，岩体呈块状结构，基岩内裂隙较发育，岩体较完整。2.5地层岩性据钻探揭露，路段区内地层主要为第四系全新统人工素填土（Q4ml），第四系全新统...
