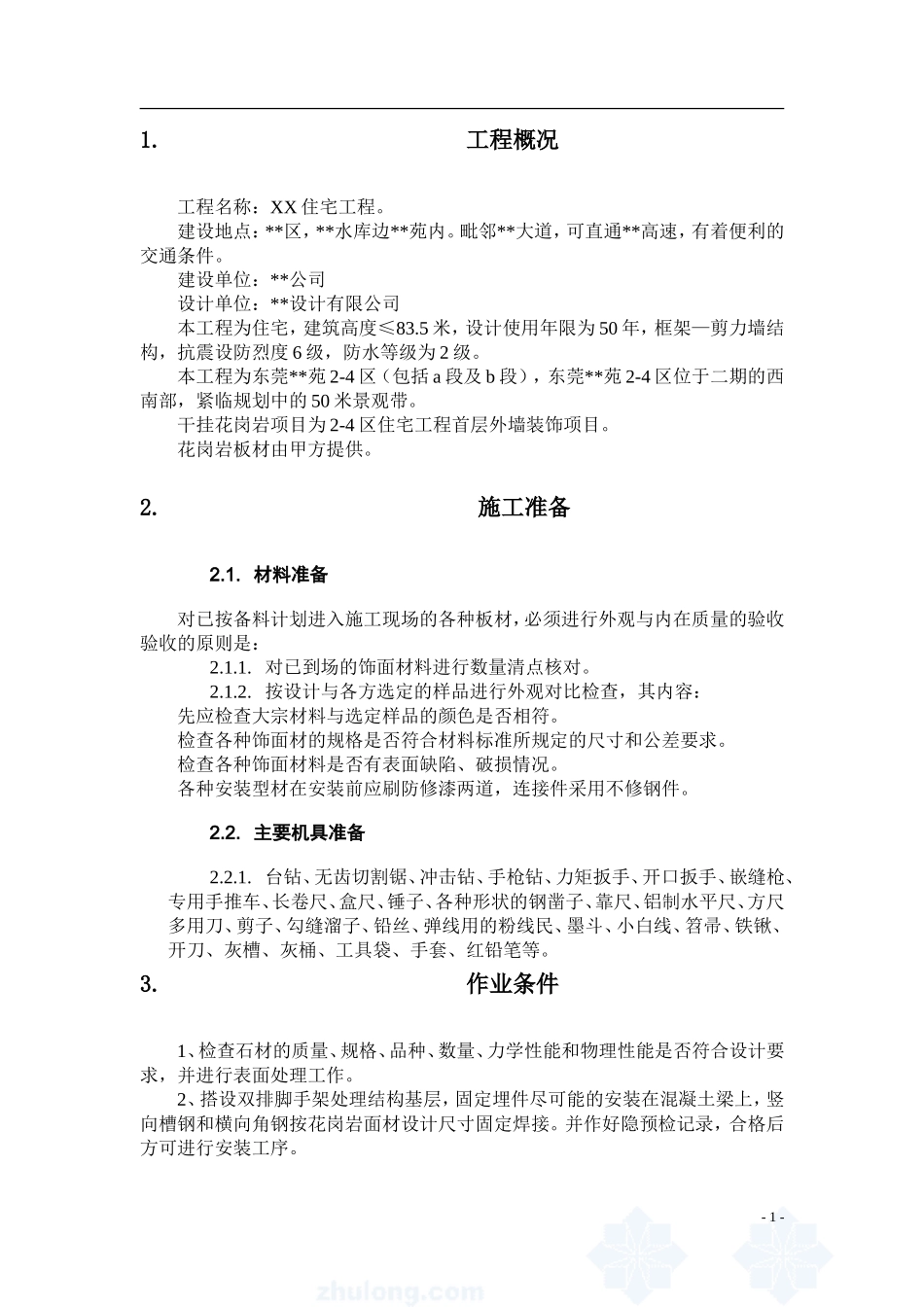

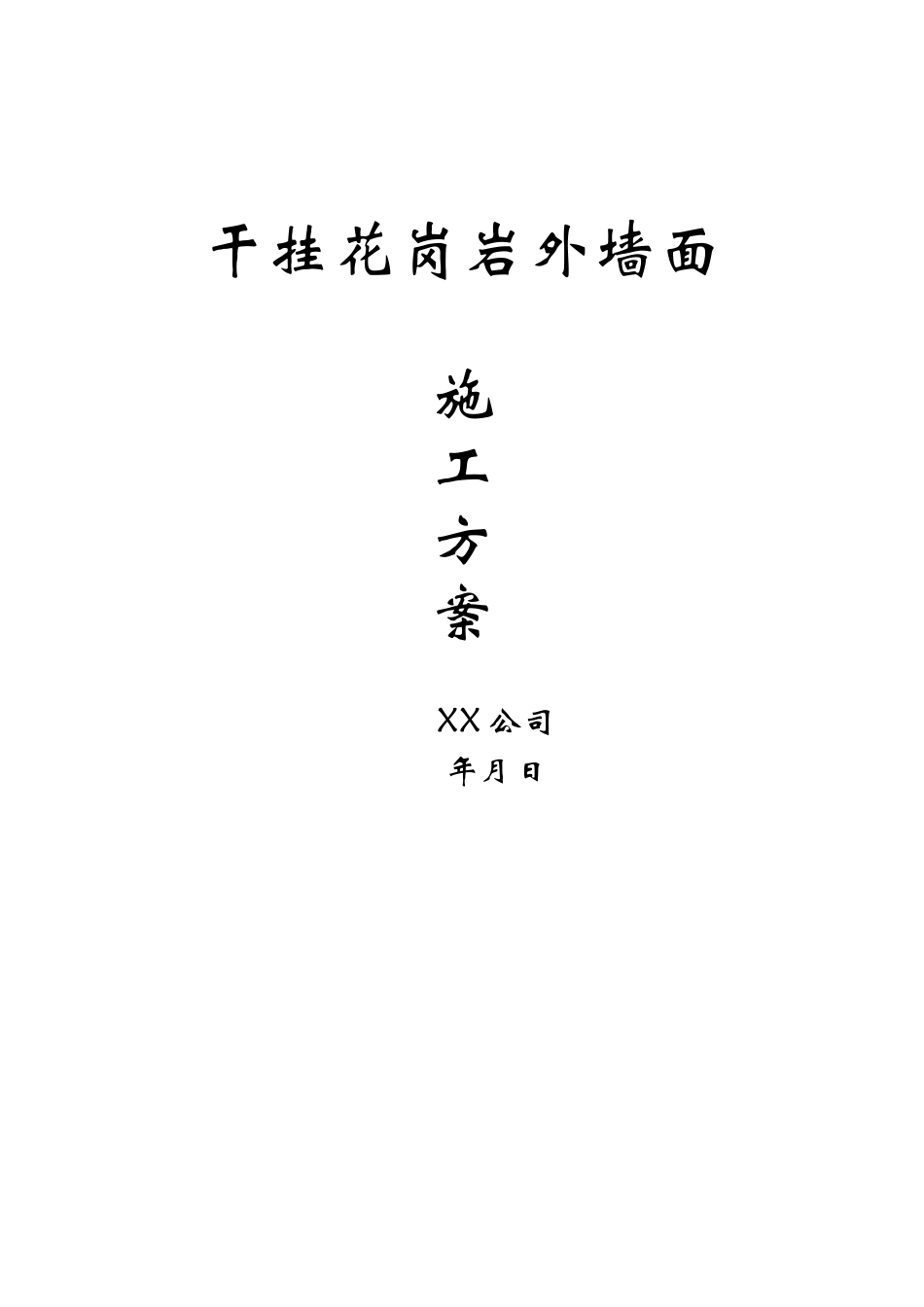

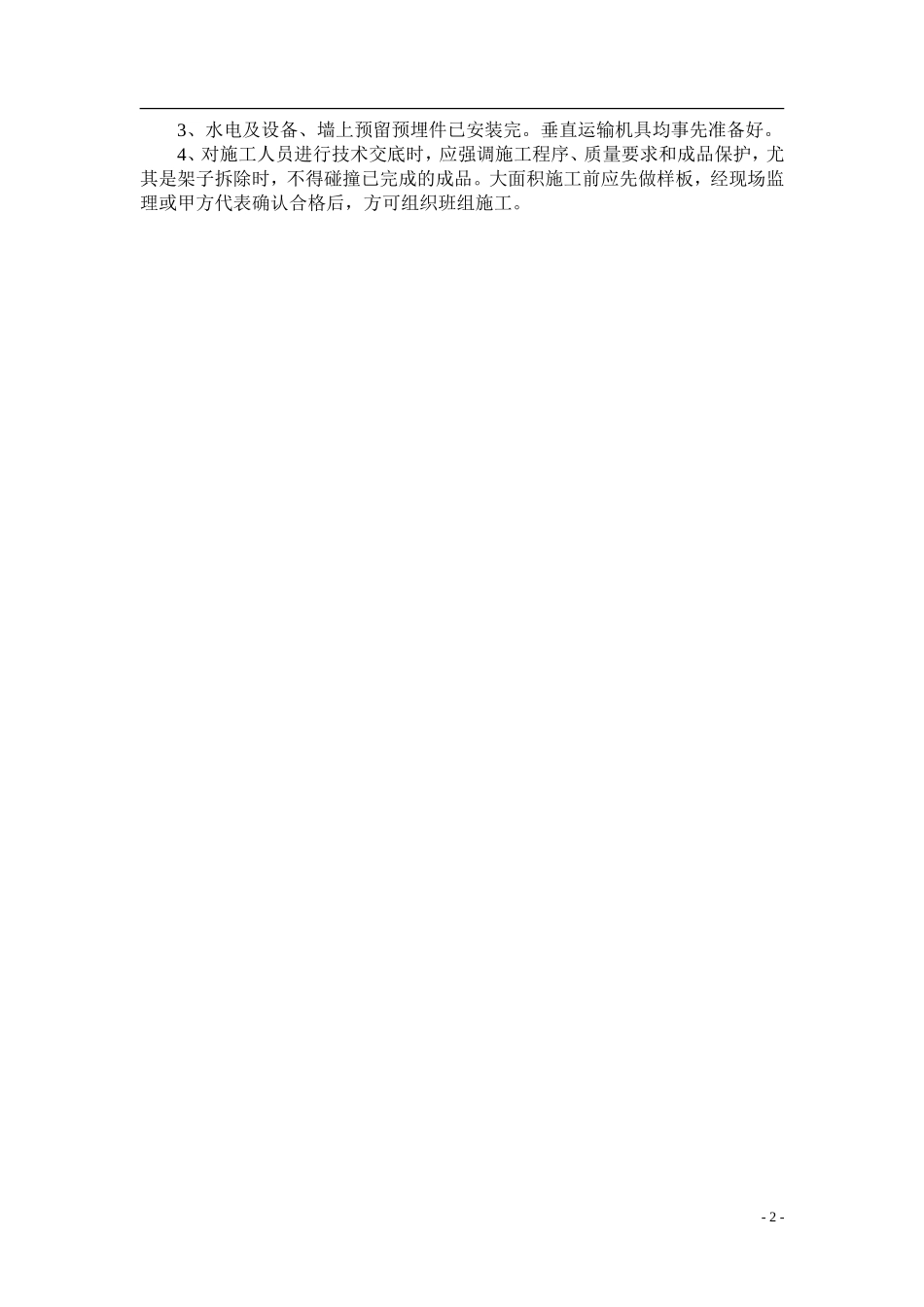

干挂花岗岩外墙面施工方案XX公司年月日1.工程概况工程名称：XX住宅工程。建设地点：**区，**水库边**苑内。毗邻**大道，可直通**高速，有着便利的交通条件。建设单位：**公司设计单位：**设计有限公司本工程为住宅，建筑高度≤83.5米，设计使用年限为50年，框架—剪力墙结构，抗震设防烈度6级，防水等级为2级。本工程为东莞**苑2-4区（包括a段及b段），东莞**苑2-4区位于二期的西南部，紧临规划中的50米景观带。干挂花岗岩项目为2-4区住宅工程首层外墙装饰项目。花岗岩板材由甲方提供。2.施工准备2.1.材料准备对已按备料计划进入施工现场的各种板材，必须进行外观与内在质量的验收验收的原则是：2.1.1.对已到场的饰面材料进行数量清点核对。2.1.2.按设计与各方选定的样品进行外观对比检查，其内容：先应检查大宗材料与选定样品的颜色是否相符。检查各种饰面材的规格是否符合材料标准所规定的尺寸和公差要求。检查各种饰面材料是否有表面缺陷、破损情况。各种安装型材在安装前应刷防修漆两道，连接件采用不修钢件。2.2.主要机具准备2.2.1.台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺多用刀、剪子、勾缝溜子、铅丝、弹线用的粉线民、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。3.作业条件1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。2、搭设双排脚手架处理结构基层，固定埋件尽可能的安装在混凝土梁上，竖向槽钢和横向角钢按花岗岩面材设计尺寸固定焊接。并作好隐预检记录，合格后方可进行安装工序。-1-3、水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。4、对施工人员进行技术交底时，应强调施工程序、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前应先做样板，经现场监理或甲方代表确认合格后，方可组织班组施工。-2-4.施工要点1、板材钻孔：按设计尺寸在石板的上下端面钻孔（槽），与所用的不锈钢连接件的尺寸相适应并加适当空隙余量。所用石材均要符合设计规定。2、基面处理及放线：墙面抹灰层要基本完成。基面清理后，进行放线。首先确定±0.00标高，按设计立面详图（块材尺寸）弹出饰面板块就位的垂直控制线，按照偏移量确定埋件固定位置；在连接槽钢上找出立面垂线，以便焊接竖向槽钢横向角钢安装高度应与花岗岩石材高度相适应，变形角钢不得使用。角钢的石材固定孔应在角钢焊接完成后，按石材竖缝划线钻孔。3、板块安装：利用托架、垫楔或其他方法将底层石板准确就位并做临时固定并拉水平通线控制上下口的水平度。板材从最下一排的中间或一端开始，先安装好第一块石板作基准，平整度由垫块调控，垂直度由连接件调控并用线锤检测。一排安装完后再安装上一排。逐块校正板材，调紧调节螺栓。如此自下而上逐排操作，直至完成石材干挂。4、接缝处理：完成安装后，清理饰面，进行嵌缝处理。-3-5.操作工艺5.1.工艺流程：清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝→工地收货→→挂水平位置线→石料打孔→支底层板托架→放置底层板用其定位→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→临时固定上层墙板→镶不锈钢固定件→镶顶层墙板→嵌板缝密封胶→饰面板表面清洗。5.2.基层准备清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。5.3.挂线按设计图纸要求，石材安装前事先用经纬仪打出大角两个面的竖向控制线，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线用ф1.0～ф1.2的钢丝为好，下边沉铁随高度而定，40m以下高度沉铁重量为8～10kg，上端挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记5.4.支底层饰面板托架把预行加工好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支...
