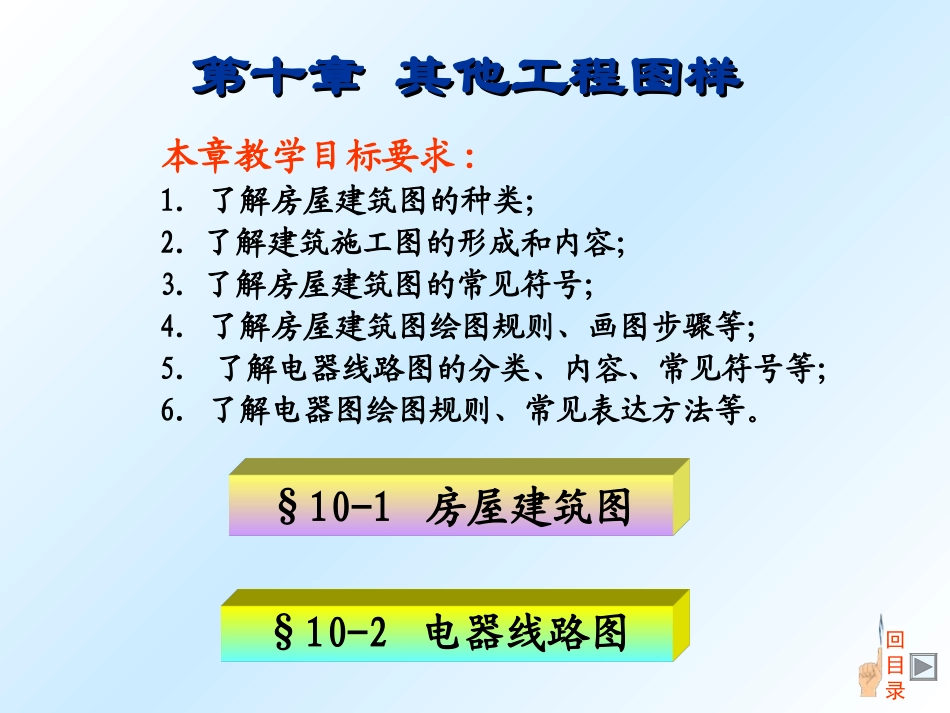

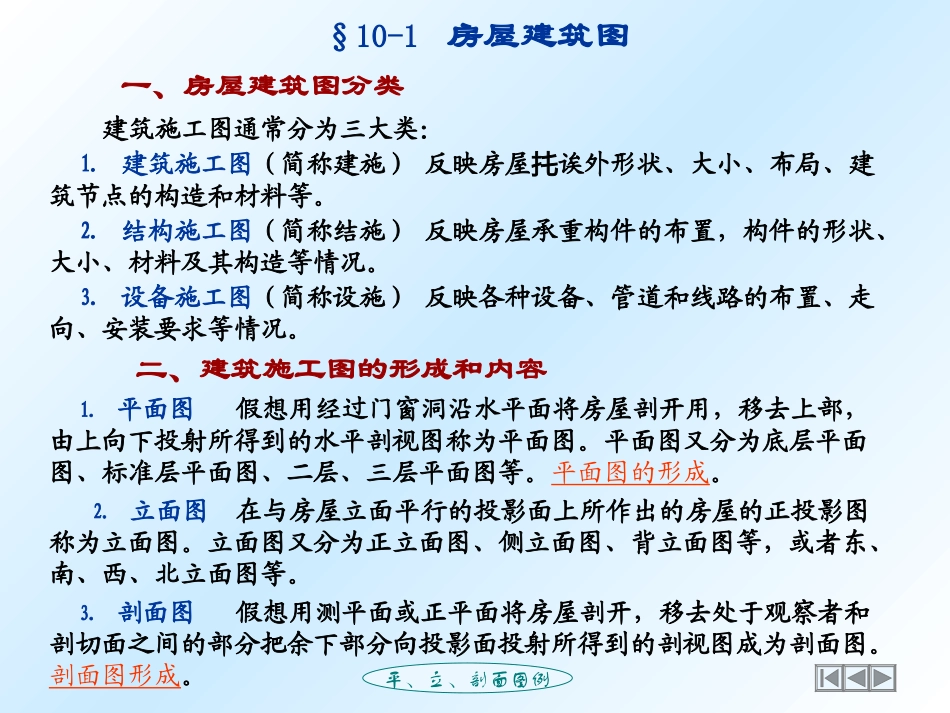

第十章其他工程图样第十章其他工程图样本章教学目标要求:1.了解房屋建筑图的种类；2.了解建筑施工图的形成和内容；3.了解房屋建筑图的常见符号；4.了解房屋建筑图绘图规则、画图步骤等；5.了解电器线路图的分类、内容、常见符号等；6.了解电器图绘图规则、常见表达方法等。§10-1房屋建筑图§10-2电器线路图回目录一、房屋建筑图分类建筑施工图通常分为三大类：⒈建筑施工图（简称建施）反映房屋诶外形状、大小、布局、建扥筑节点的构造和材料等。⒉结构施工图（简称结施）反映房屋承重构件的布置，构件的形状、大小、材料及其构造等情况。⒊设备施工图（简称设施）反映各种设备、管道和线路的布置、走向、安装要求等情况。二、建筑施工图的形成和内容⒈平面图假想用经过门窗洞沿水平面将房屋剖开用，移去上部，由上向下投射所得到的水平剖视图称为平面图。平面图又分为底层平面图、标准层平面图、二层、三层平面图等。平面图的形成。⒉立面图在与房屋立面平行的投影面上所作出的房屋的正投影图称为立面图。立面图又分为正立面图、侧立面图、背立面图等，或者东、南、西、北立面图等。⒊剖面图假想用测平面或正平面将房屋剖开，移去处于观察者和剖切面之间的部分把余下部分向投影面投射所得到的剖视图成为剖面图。剖面图形成。§10-1房屋建筑图平、立、剖面图例常见符号的含义极化法等请参见附表一、附表二。四、房屋图的绘图规则⒈图样名称房屋建筑图与机械图的图样名称的区别见下表。房屋建筑图每个图样都应标注图名，图名标注在图样的下方或一侧并在图名下方绘一粗实线。三、房屋建筑图中的常见符号房屋建筑图正立面图侧立面图平面图剖面图断面图机械图主视图左视图或右视图采用全剖的俯视图剖视图断面图⒉比例施工图一般都用较小的比例绘制，如房屋的平、立剖面图常用的比例是1:50、1:100、1:200等；详图采用的比例要大一些，常采用1:1.1:2.1:5、1:10、1:20、1:50等。比例应注写在图名的右侧，比例自高比图名字高效一号或二号。⒊图线房屋建筑图所采用的线型、线宽及其用途等见附表。房屋建筑图的尺寸标注与机械图基本相同，但也有一些不同，如尺寸界线与图样轮廓线的距离应不小于2mm，尺寸起止符号用中斜短粗实线绘制，且与尺寸界线顺时针成45˚，长度约2～3mm，尺寸单位除标高及总平面图以“米”为单位外，其余均以“毫米”为单位。⒌建筑构配件图例在房屋建筑图中，各种建筑构配件和建筑材料等常用图例的形式表示。如图例一、图例二。五、绘制建筑平面图、剖面图、立面图的方法与步骤⒈绘图的顺序一般是从平面图开始、在立面图和剖面图。⒉绘图过程中应注意平面图、立面图和剖面图之间的对应关系。⒊选择合适的比例表。下面以传达室为例，介绍绘制建筑建筑平面图、立面图、剖面图的步骤。⑴平面图画法⑵立面图画法⑶剖面图画法⒋尺寸标注一、电器线路图分类电器线路图通常分为三大类：⒈概略图表示系统各部分之间主要关系的简图，通常用单线表示。⒉功能图表示系统各部分功能的简图。⒊电路图表示实际电路的简图，图中各元器件等多用图形符号的形式表示。⒋接线图表示或列出一个装置或设备的连接关系的简图或表。二、电路图的内容电路图主要包含以下内容：表示电路中元件或功能键的连接线、元件或功能键之间的连接线、项目代号、端子代号、用于逻辑信号的电平约定、电路寻迹所必需的信息、了解功能键必需的补充信息等。右图是卡拉OK无线话筒的电路图，图中各部分以及各种元器件的含义可参阅教材或其他参考资料。§10-2电器线路图放大本图电路图常见符号如附表所示。四、电路图绘图规则⒈绘制电路图应遵守GB6988－86《电器制图：电路图》的规定。电路图用线性主要有以下四种：三、电器线中常见符号⒉图形符号应遵守GB／T4728－1985《电器制图用图形符号》的规定。图形符号旁应标注项目代号，必要时还可标注主要参数。请参见无线话筒电路图。⒊电路图中的信号流向应从左到由或从上到下，单一信号流向不明显时应在连接线上画箭头，如右上图所示。⒋表示导线或连接线的图线应尽量减少交叉和折弯。图线水平布置时各类似项目应纵向对齐；若图线垂直布置，各项目应横向对齐。如右下...
