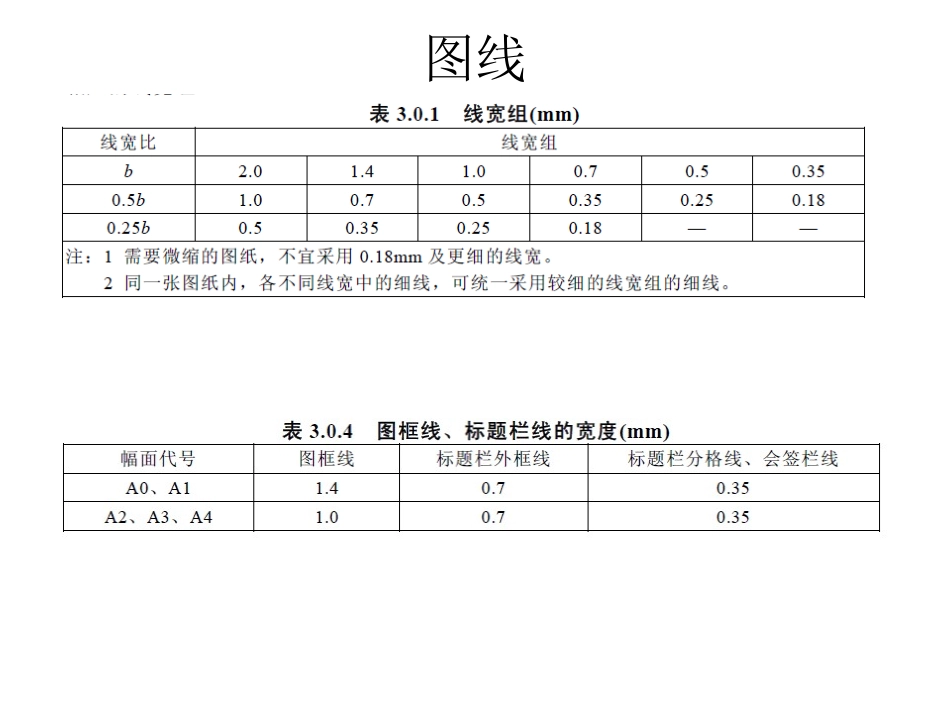

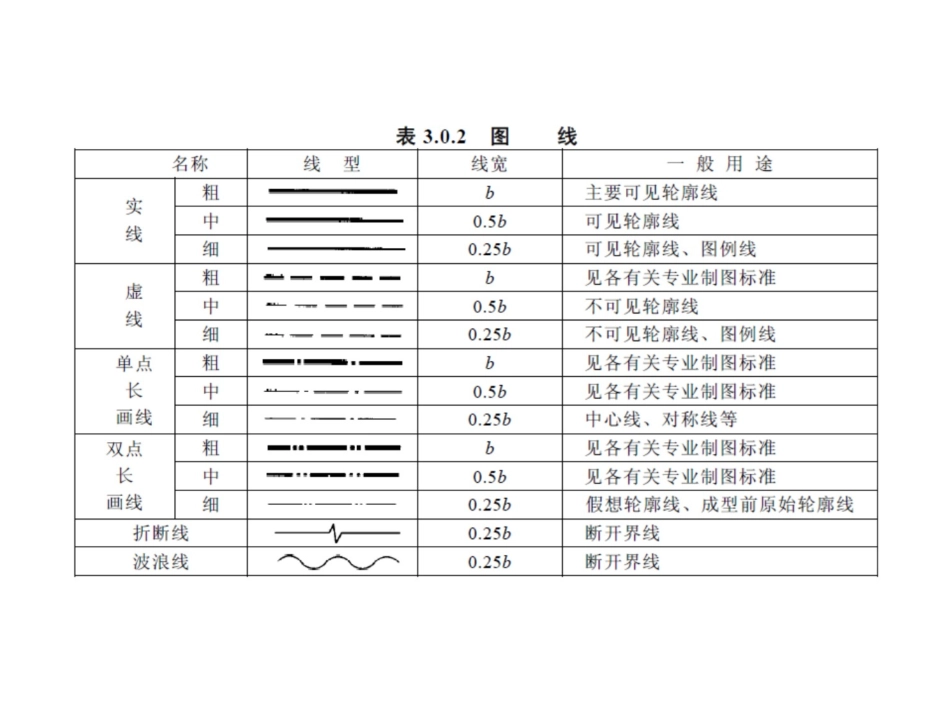

锅炉房设计系统图绘制图线字体•文字的字高，应从如下系列中选用:3.5、5、7、10、14、20mm。–如需书写更大的字，其高度应按2的比值递增。•图样及说明中的汉字，宜采用长仿宋体，宽度与高度的关系应符合表4.0.3的规定。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。•拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。比例标题栏与会签栏汉字字高3.5mm，英文/数字2.5mm图纸名称：汉字字高7mm，数字5mm图框图例平面图•平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。•在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。剖面图•剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm(图6.1.1)。绘制时，剖视的剖切符号不应与其他图线相接触。•剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部•需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。•建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图上定位轴线•定位轴线应用细点画线绘制。•定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。•平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写(图7.0.3)。•拉丁字母的I、O、Z不得用做轴线编号。如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BA…YA或A1、B1…Y1。系统图•设备全部细线•管道全部粗线–管道标识：介质类型-管径；管道流向•设备仅相对大小，不一定画绝对大小•必须有图例•燃油系统和热力系统画在一张图•管道交叉处需要断线，断线方向最好一致设备平面布置•设备轮廓画粗线•设备基础和明沟画细线•尺寸标注细线–包括：设备外形尺寸，设备定位尺寸（x轴，y轴）
