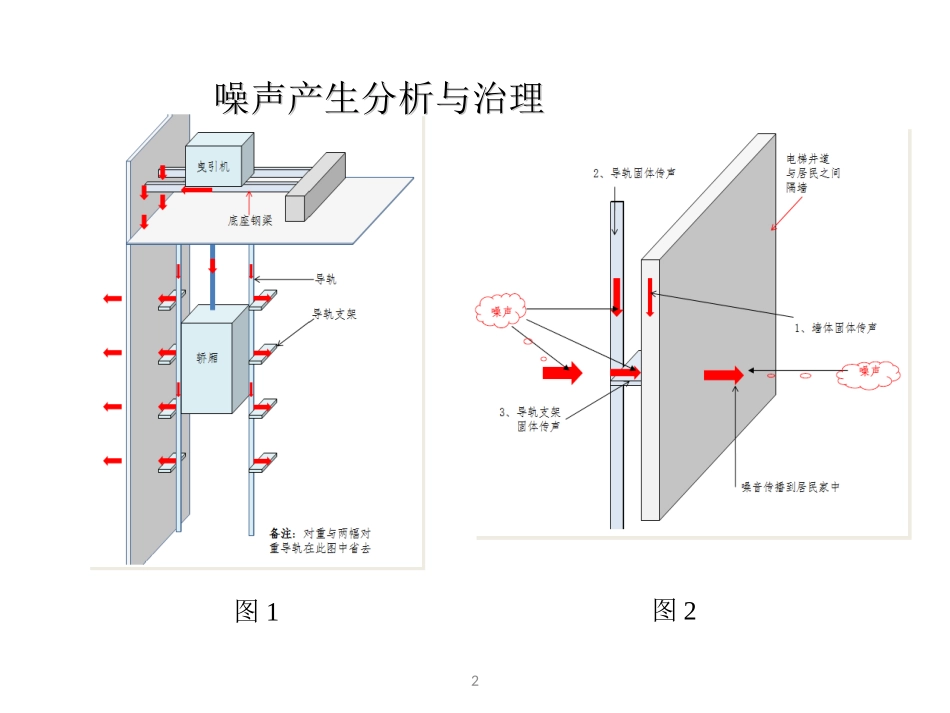

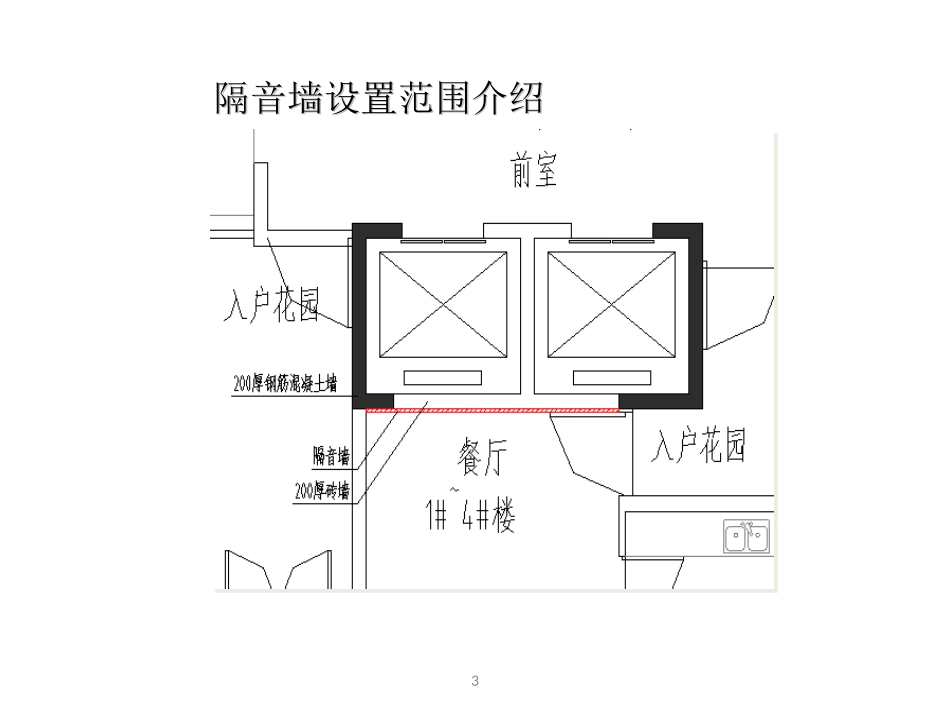

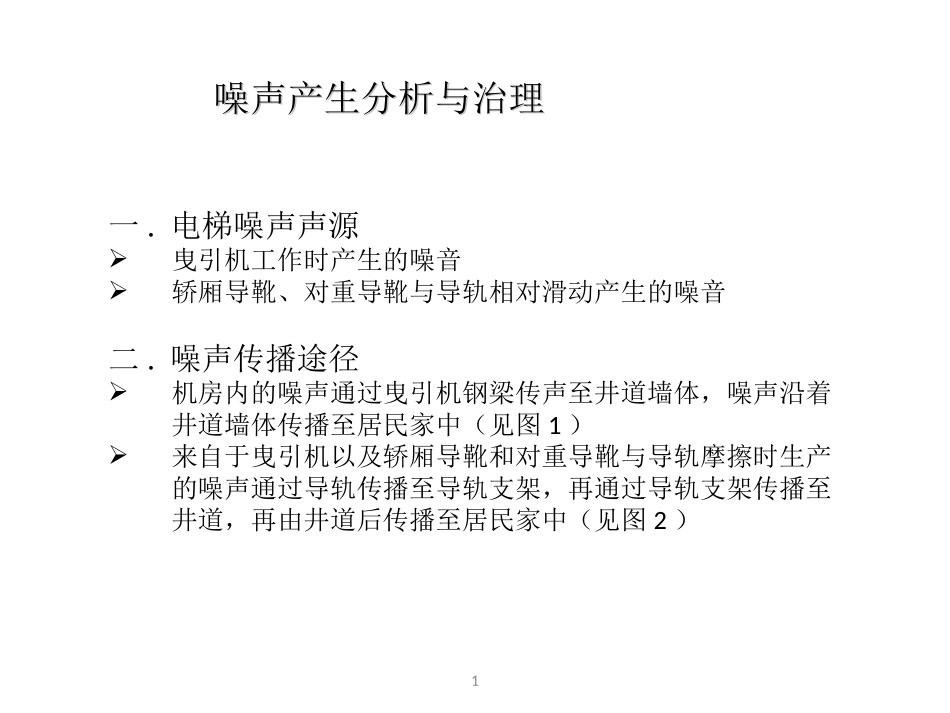

1噪声产生分析与治理噪声产生分析与治理一.电梯噪声声源曳引机工作时产生的噪音轿厢导靴、对重导靴与导轨相对滑动产生的噪音二.噪声传播途径机房内的噪声通过曳引机钢梁传声至井道墙体，噪声沿着井道墙体传播至居民家中（见图1）来自于曳引机以及轿厢导靴和对重导靴与导轨摩擦时生产的噪声通过导轨传播至导轨支架，再通过导轨支架传播至井道，再由井道后传播至居民家中（见图2）2图1图2噪声产生分析与治理噪声产生分析与治理3隔音墙设置范围介绍隔音墙设置范围介绍4隔音墙设置范围介绍隔音墙设置范围介绍5隔音墙设置范围介绍隔音墙设置范围介绍6噪声产生与治理分析噪声产生与治理分析三.建筑墙体及隔音墙的隔声性能注：1、空气隔声标准：Rw+C（中高频）、Rw+Ctr（中低频）编号构造墙厚（mm）空气隔声标准附注Rw+CRw+Ctr1钢筋混凝土2005552原井道结构墙体对噪音的阻隔2淘粒空心砖块390x190x190双面抹灰2204745原井道结构墙体对噪音的阻隔3隔音胶205用于不方便安装隔音墙的墙身，如井道内墙。是否能采用此材料需经电梯安装公司报技术监督局审批确实。4蒸压加气混凝土砌块双面抹灰600x200x1001204240在住宅内直接砌筑墙体5隔音墙11505350龙骨架+双面隔音板，与建筑墙体相距20mm6隔音墙21505753龙骨架+双面隔音板+龙骨空腔内部填充玻璃棉，与建筑墙体相距20mm7噪声产生与治理分析噪声产生与治理分析四.噪声治理分析噪声来源运行速度在1.75m/s时经过建筑墙体（45~55dB）阻隔后传入室内的噪声值“经过编号3”措施处理后传入室内的噪声值“经过编号4”措施处理后传入室内的噪声值“经过编号5”措施处理后传入室内的噪声值“经过编号6”措施处理后传入室内的噪声值备注电梯机房内产生噪声80dB25~35dB轿箱开关门过程产生噪声60dB5~15dB井道内电梯运行产生噪声80~100dB45~55dB40~50dB5~15dB0~5dB0~2dB本次噪声处理重点经过治理分析，编号4~6的治理措施均能满足本项目需要，考虑施工因素建议采用编号4措施。8噪声治理案例介绍噪声治理案例介绍一.隔音原理隔断噪声沿着井道墙体传播至居民家庭的传声渠道，消除电梯噪音二.施工方案方案一：在原有墙体安装木龙骨，龙骨厚度为3cm；龙骨表面安装隔音板；隔音板安装完毕后表面打腻子（见图3）方案二：距离原有墙体安装5cm轻钢龙骨，龙骨与原有墙体距离1cm，避免直接接触；龙骨空腔内填充5cm厚，“60K”吸音岩棉，龙骨表面安装隔音板；隔音板安装完毕后表面打腻子（见图4）9图3噪声治理案例介绍噪声治理案例介绍10图4噪声治理案例介绍噪声治理案例介绍
