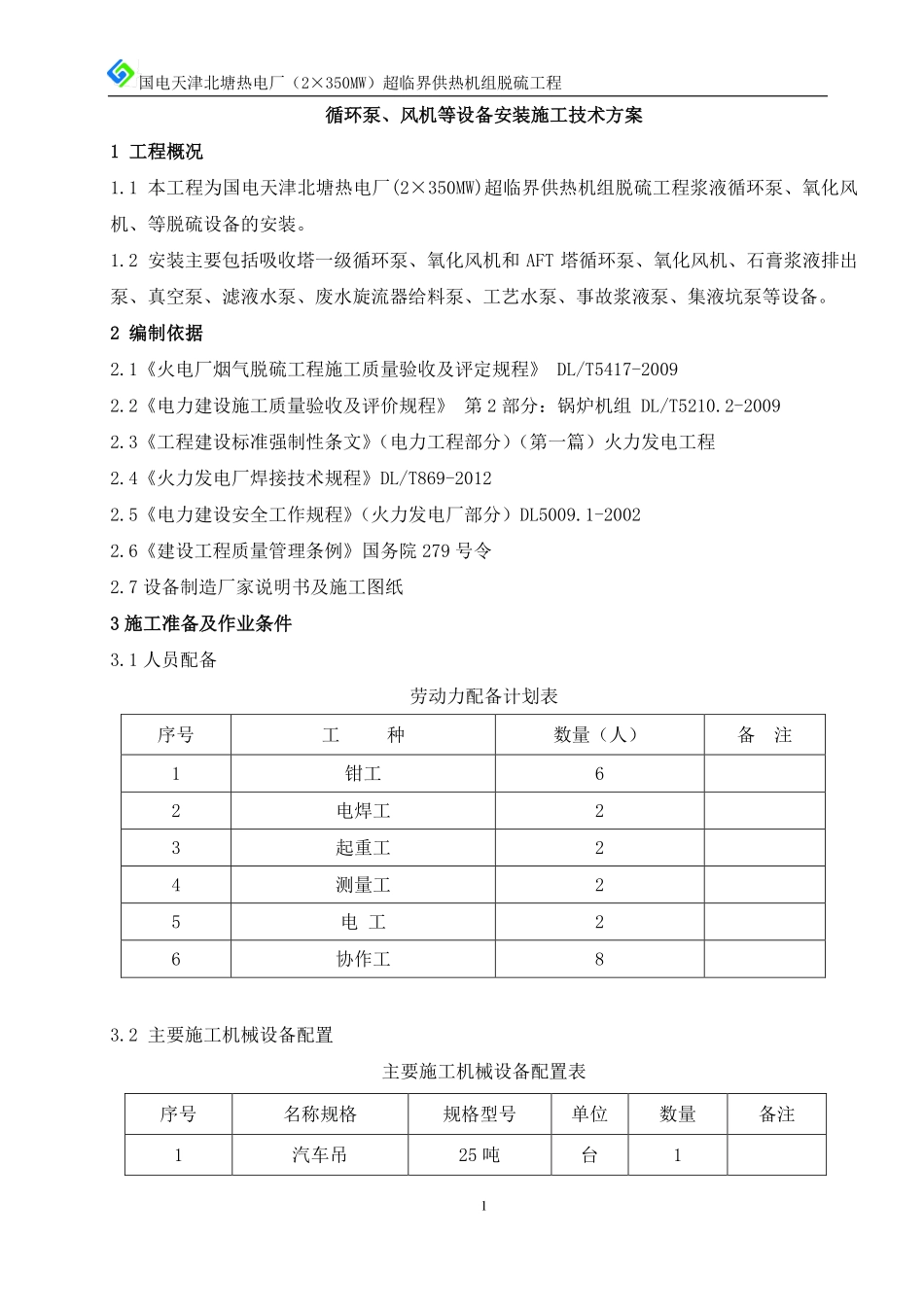

国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程1循环泵、风机等设备安装施工技术方案1工程概况1.1本工程为国电天津北塘热电厂(2×350MW)超临界供热机组脱硫工程浆液循环泵、氧化风机、等脱硫设备的安装。1.2安装主要包括吸收塔一级循环泵、氧化风机和AFT塔循环泵、氧化风机、石膏浆液排出泵、真空泵、滤液水泵、废水旋流器给料泵、工艺水泵、事故浆液泵、集液坑泵等设备。2编制依据2.1《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20092.2《电力建设施工质量验收及评价规程》第2部分：锅炉机组DL/T5210.2-20092.3《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程2.4《火力发电厂焊接技术规程》DL/T869-20122.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.6《建设工程质量管理条例》国务院279号令2.7设备制造厂家说明书及施工图纸3施工准备及作业条件3.1人员配备劳动力配备计划表序号工种数量（人）备注1钳工62电焊工23起重工24测量工25电工26协作工83.2主要施工机械设备配置主要施工机械设备配置表序号名称规格规格型号单位数量备注1汽车吊25吨台1国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程23.3主要材料设备准备。3.3.1主要设备材料到货，满足现场安装进度要求。3.3.2做好设备材料的验收，清点和保管工作，按照设计图纸和装箱清单，设备到货是否齐备、收好其中的小件，并标记好安装位置，确保安装时的随用随有。3.3.3检查到货设备是否有缺陷，设备尺寸是否正确，并做好记录，收好随车文件（使用说明书、产品合格证等）。3.4技术准备3.4.1施工图纸，设备说明书齐全。3.4.2作业指导书编制、材料概算、图纸会审等工作已完成。3.4.3对施工人员的技术、安全、质量交底完毕。3.5现场条件准备3.5.1施工现场道路畅通，照明齐全，电源敷设到位。3.5.2设备几何尺寸，位置及标高应正确无误，混凝土强度达到要求。3.5.3预埋件，预留孔洞的尺寸、位置符合设计要求，预埋件与混凝土结构连接牢固。3.6设备二次搬运3.6.1设备二次搬运应确保完好，并采取措施以防设备在二次搬运过程中出现碰撞而造成人2拖车20吨台13直流电焊机ZX500台24自动火焰切割机CG1-30台25水准仪S3台16磨光机φ100台472T-5T链条葫芦台48框式水平仪0.02只19百分表0.01mm只210游标卡尺300mm把111塞尺4”，16”把各212磁性表座只2国电天津北塘热电厂（2×350MW）超临界供热机组脱硫工程3为破坏。3.6.2根据现场情况，二次搬运可用两根槽钢做成临时滑轨，以倒链配合使不是移至安装房内。3.6.3二次搬运结束，应对设备进行重新清点以防遗失。4施工进度计划计划工期：2013.05.26～2013.07.155施工工序及方案5.1安装前准备工作5.1.1根据设备外形图和施工图，检查设备基础地面高度、地脚螺栓孔位置均应符合要求，标注出设备的中心线和基础高度。5.1.2基础錾凿，经处理后的基础表面应清理干净无杂物、用红丹粉涂色检查应有75%以上接触面积，且接触点分布均匀。5.1.3将设备各零部件吊入基础孔内。5.2垫铁的安装5.2.1放置垫铁处的混凝土表面应錾平，与垫铁接触应密实，垫铁放上后无翘动现象；地脚螺栓孔内应清洁无杂物和油垢；与二次浇灌混凝土接触的表面应凿出毛面，清除油污和其他杂质。5.2.2每一垫铁组一般用二块平垫铁和一对斜垫铁，较厚的放在下层，伸出基框两端均匀，放置整齐。5.2.3地脚螺栓安装时应先将地脚螺栓上的油脂、污垢清理干净；地脚螺栓铅垂度的误差应小于1/100；地脚螺栓末端应不碰孔底，与孔壁四周有不小于5mm的间隙；每只地脚螺栓上配1个螺母和1个垫圈，螺母与垫圈，垫圈与底座应接接触良好。5.2.4垫铁应安放在地脚螺栓的两侧和基础座承力处；垫铁各承力面应接触密实，一般用0.3-0.5kg小锤轻敲，应坚硬无松动，垫铁与底座，垫铁与基础都应接触良好，垫铁调整好后应在接缝处点焊牢固。5.2.5将基础座放在斜垫铁上，利用基础座内表面，参考基准线或基准标志，找准基础座的中心。5.2.6用斜垫铁调整基础座上表面的水平度，拧紧地脚螺栓后要求水平度应≤0.05mm/m。5.2.7地脚螺栓安装好后，进行地脚螺栓一次灌浆。灌浆保养，达到强度要求，就可以进行国电天津...
