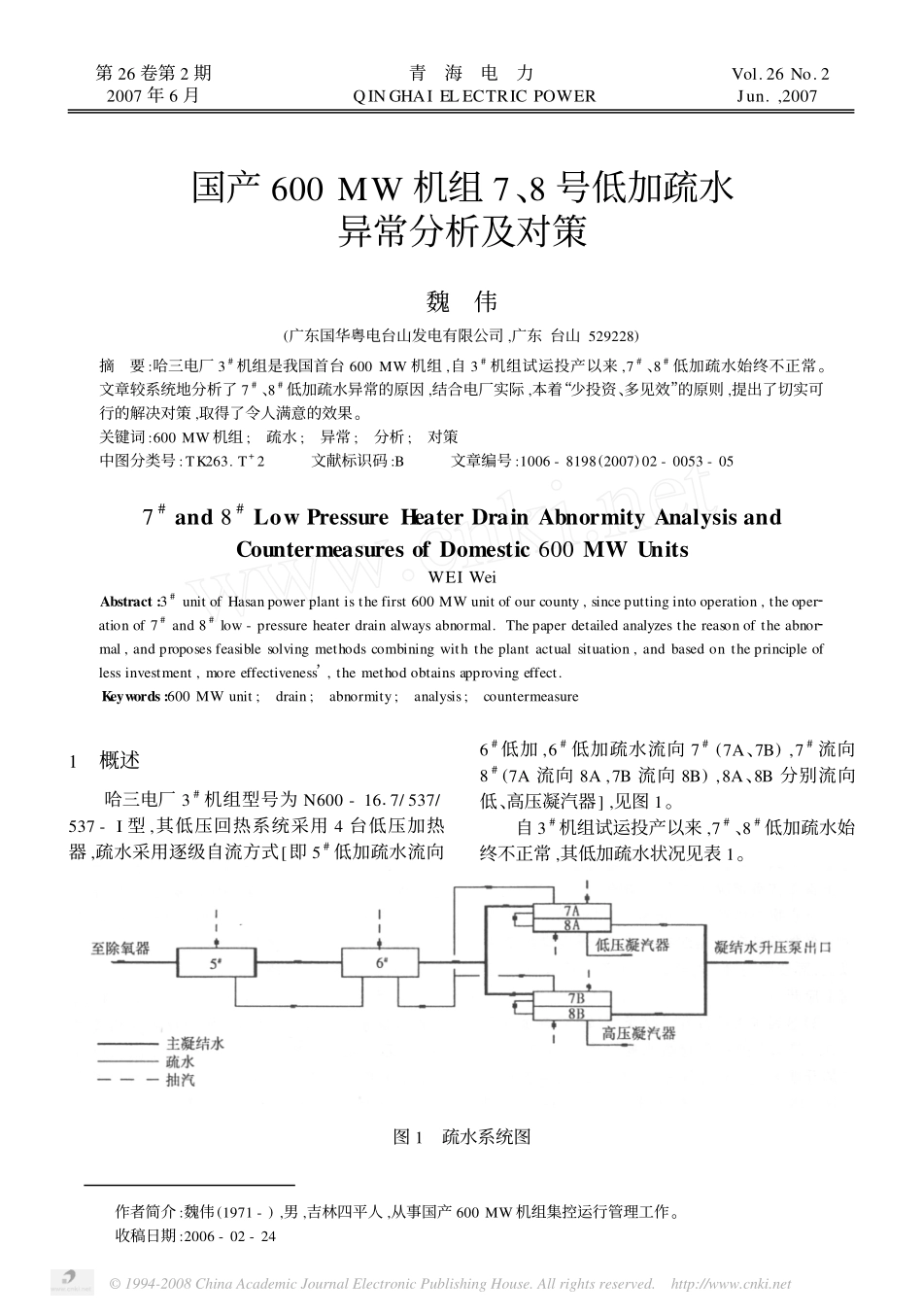

作者简介:魏伟(1971-),男,吉林四平人,从事国产600MW机组集控运行管理工作。收稿日期:2006-02-24国产600MW机组7、8号低加疏水异常分析及对策魏伟(广东国华粤电台山发电有限公司,广东台山529228)摘要:哈三电厂3#机组是我国首台600MW机组,自3#机组试运投产以来,7#、8#低加疏水始终不正常。文章较系统地分析了7#、8#低加疏水异常的原因,结合电厂实际,本着“少投资、多见效”的原则,提出了切实可行的解决对策,取得了令人满意的效果。关键词:600MW机组;疏水;异常;分析;对策中图分类号:TK263.T+2文献标识码:B文章编号:1006-8198(2007)02-0053-057#and8#LowPressureHeaterDrainAbnormityAnalysisandCountermeasuresofDomestic600MWUnitsWEIWeiAbstract:3#unitofHasanpowerplantisthefirst600MWunitofourcounty,sinceputtingintooperation,theoper2ationof7#and8#low-pressureheaterdrainalwaysabnormal.Thepaperdetailedanalyzesthereasonoftheabnor2mal,andproposesfeasiblesolvingmethodscombiningwiththeplantactualsituation,andbasedontheprincipleoflessinvestment,moreeffectiveness’,themethodobtainsapprovingeffect.Keywords:600MWunit;drain;abnormity;analysis;countermeasure1概述哈三电厂3#机组型号为N600-1617/537/537-I型,其低压回热系统采用4台低压加热器,疏水采用逐级自流方式[即5#低加疏水流向6#低加,6#低加疏水流向7#(7A、7B),7#流向8#(7A流向8A,7B流向8B),8A、8B分别流向低、高压凝汽器],见图1。自3#机组试运投产以来,7#、8#低加疏水始终不正常,其低加疏水状况见表1。图1疏水系统图第26卷第2期青海电力Vol.26No.22007年6月QINGHAIELECTRICPOWERJun.,2007©1994-2008ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net表17#、8#低加系统疏水状况负荷410～430MW500～525MW580～600MW低加号7A8A7B8B7A8A7B8B7A8A7B8B疏冷段水位(mm)500480满量程460500530满量程460520470满量程450水位调节仪指示(mm)270250270250280320250270280240260250正常疏水阀全开全开全开全开全开全开全开全开全开全开全开全开危急疏水阀开启间隔时间(min)00110∞00∞∞0∞510∞开启持续时间(min)∞∞2100∞∞00∞05100开启幅度(%)501002507010000800300OIS水位信号正常正常低正常正常正常低正常正常低低正常注:以上疏水状况为改造之前。加热器疏水异常,不但降低了机组的经济性,还常常威胁主机及其它设备的安全,甚至引起严重的设备损坏事故。经验表明,由于加热器故障而引起汽轮机进水的事故在国内外发生过多起。27#、8#低加疏水异常的主要表现1)在机组正常运行工况下,即负荷在400～600MW时,7#、8#低加的正常疏水调节阀始终全开,危急疏水还不同程度地参与调节,尤其是7#A低加最为严重,不但调节频繁甚至常开,而且最大开启幅度达70%;其次是8#A低加危急疏水在大负荷时经常全开,水位居高不下,更有甚者,若其正常疏水阀全开,则危急疏水阀不到10min即达全开,而水位仍有增无减。按照设计,机组在正常运行工况下,7#、8#低加正常疏水阀开度应在80%～85%之间调节,而危急疏水阀仅在加热器发生泄漏或正常疏水阀不能正常工作等情况下才参与调节。2)在机组负荷低于60%时,7#A、8#A、7#B、8#B低加危急疏水相继参与调节,开度均在50%以上,而按照设计,危急疏水在负荷降至30%之前不应开启。3)遇到机组运行方式改变,例如3#高加切除时,则7#、8#低加危急疏水阀又参与调节,7#A低加开度可达70%,且常开,7#B低加最大开度也达60%以上,8#A、8#B低加开度也在20%以上,且8#A有时至全开。37#、8#低加疏水异常的影响311对机组安全性的影响1)7#A、8#A和7#B、8#B低压加热器分别组装在一个壳体内,并分别布置于低压和高压凝汽器的喉部。7#A、8#A低加的抽汽分别取自1#低压缸的末二级和末一级,7#B、8#B低加的抽汽分别取自2#低压缸的末二级和末一级,其抽汽管道直径很大,且加热器与汽缸垂直距离相对较近,无法布置电动门和逆止门。2)按原设计,危急疏水阀仅在加热器水位高时动作,而平常由正常疏水调节阀控制水位,两者控制特性不同。现正常疏水无法正常工作,正常疏水阀改为全开,不再参与调节,危急疏水阀改为调节...
