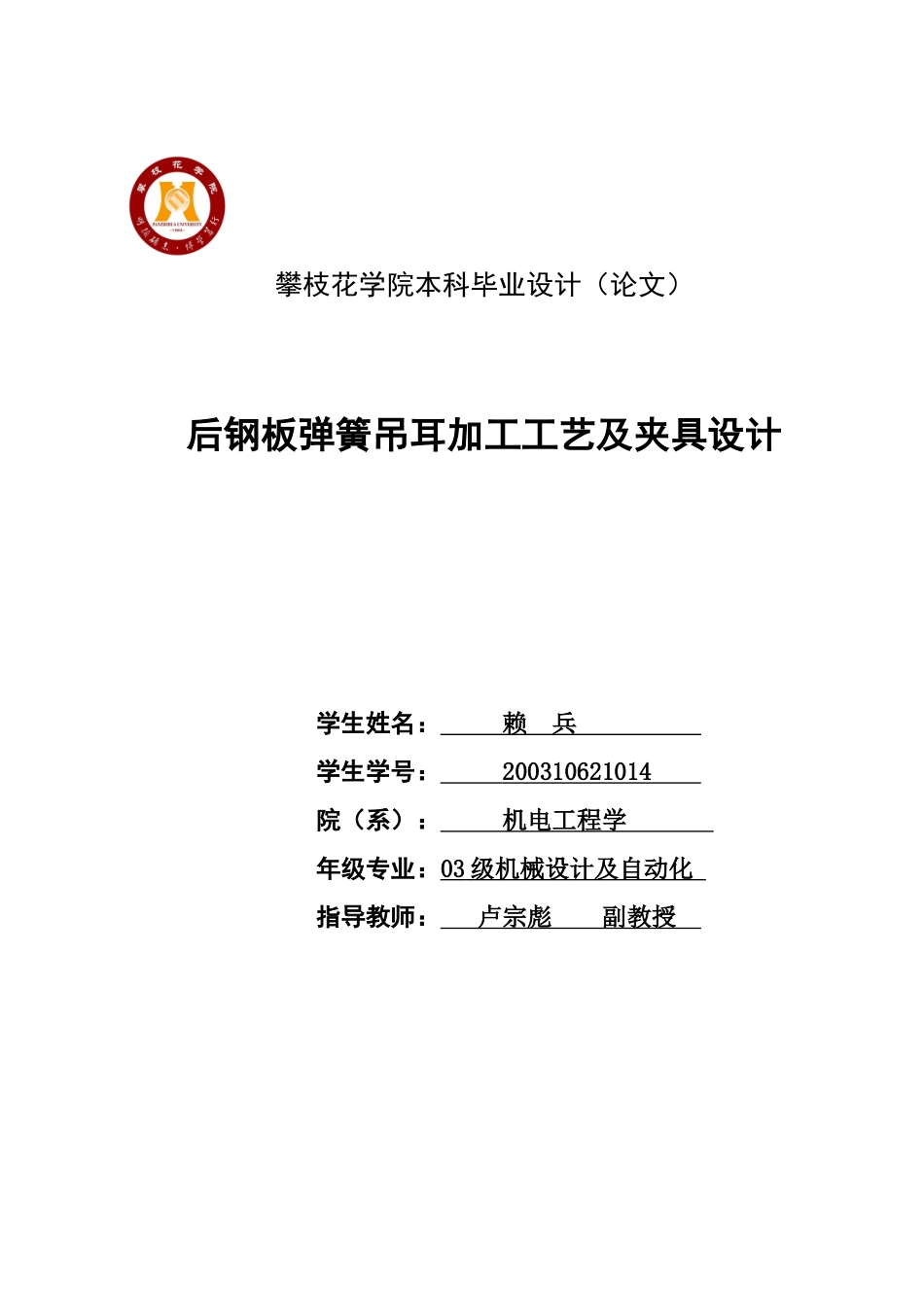

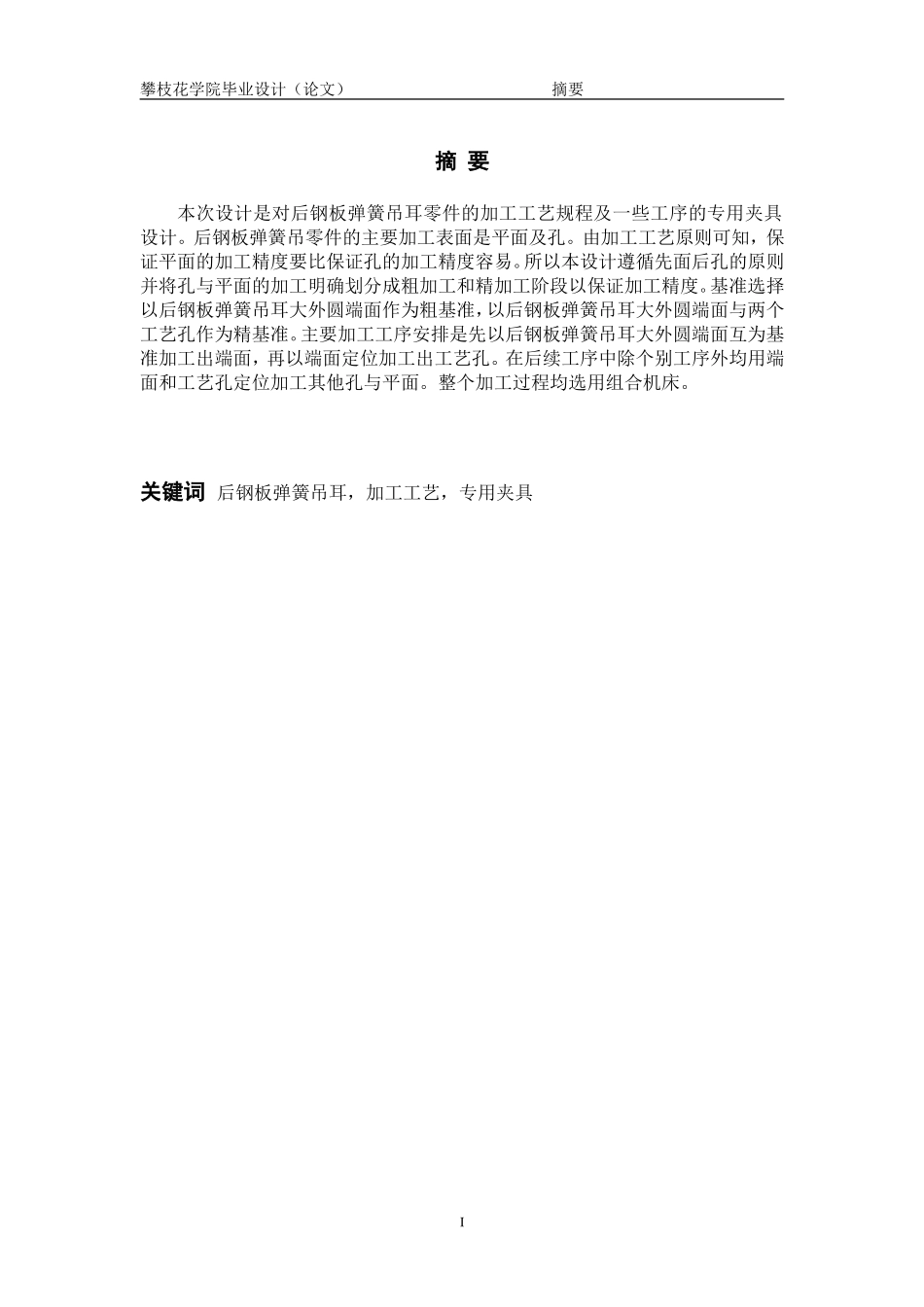

攀枝花学院本科毕业设计（论文）后钢板弹簧吊耳加工工艺及夹具设计学生姓名：赖兵学生学号：200310621014院（系）：机电工程学年级专业：03级机械设计及自动化指导教师：卢宗彪副教授二〇〇七年六月攀枝花学院毕业设计（论文）摘要摘要本次设计是对后钢板弹簧吊耳零件的加工工艺规程及一些工序的专用夹具设计。后钢板弹簧吊零件的主要加工表面是平面及孔。由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。所以本设计遵循先面后孔的原则并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。基准选择以后钢板弹簧吊耳大外圆端面作为粗基准，以后钢板弹簧吊耳大外圆端面与两个工艺孔作为精基准。主要加工工序安排是先以后钢板弹簧吊耳大外圆端面互为基准加工出端面，再以端面定位加工出工艺孔。在后续工序中除个别工序外均用端面和工艺孔定位加工其他孔与平面。整个加工过程均选用组合机床。关键词后钢板弹簧吊耳，加工工艺，专用夹具I攀枝花学院毕业设计（论文）ABSTRACTABSTRACTThedesignoftheplateafterspringlugpartsoftheprocessingorderoftheprocessesandsomespecialfixturedesign.Springplateafterhangingpartsofthemainplaneofthesurfaceandpore.BytheprincipleknownProcessing,theplaneguaranteeprecisionmachiningholesthanguaranteethemachiningprecisioneasy.Sothedesignfollowsthesurfaceafterthefirstholeprinciple.Planewithholesandtheprocessingclearlydividedintoroughingandfinishingstagesofprocessingtoensureaccuracy.Afterselectingbaseplatespringluglargecylindricalfaceasaroughbenchmark,Aftertheleafspringluglargecylindricalendwithtwoholesasaprecisiontechnologybenchmarks.mainprocessesarrangementsafterthefirstspringplateluglargecylindricalfaceeachotherbenchmarksmachinedface,Endpositiontofurtherprocessingoutofholes.Inadditiontothefollow-upprocessesareindividualprocesseswithend-positioningtechnologyandotherprocessingKongandplane.Theentireprocessofprocessingmachinecombinationswereselected.KeywordsTheempresssteelplatespringcoilmournstheear,Processthecraft,AppropriationtongsII攀枝花学院毕业设计（论文）目录1攀枝花学院毕业设计（论文）1绪论1攀枝花学院毕业设计（论文）2后钢板弹簧吊耳加工工艺规程设计2攀枝花学院毕业设计（论文）3粗铣后钢板弹簧吊耳内侧端面夹具设计图3.6DQG型气缸图其主要结构参数如下表：表3.3DQG型气缸数据表缸径LBMKH8040256050117104PTGhFEKK98771117.52119.5G3/8M163攀枝花学院毕业设计（论文）3粗铣后钢板弹簧吊耳内侧端面夹具设计夹具体的设计主要考虑零件的形状及将上述各主要元件联成一个整体。这些主要元件设计好后即可画出夹具的设计装配草图。整个夹具的结构夹具装配图1所示。3.7夹具设计及操作的简要说明本夹具用于后钢板弹簧吊耳内侧端面的粗铣。件以孔及端面和叉杆面为定位基准，在带台肩长销和浮动支撑板上实现完全定位。夹紧时，首先由螺母和开口垫圈夹紧孔两端面，再用汽缸通过铰链杠杆机构带动浮动压块在工件叉杆处夹紧。其夹紧采用的是气动夹紧，夹紧简单、快速、可靠。有利于提高生产率。工件在夹具体上安装好后，浮动压块在气缸活塞的推动下向下移动夹紧工件。当工件加工完成后，压块随即在气缸活塞的作用下松开工件，即可取下工件。3.8本章小结在本章中，夹具主要用来粗铣后钢板弹簧吊耳内侧端面。首先应明确本夹具中的夹紧定位机构，在进行后钢板弹簧吊耳内侧端面粗铣加工工序时，外圆端面已经精铣，工艺孔已经加工出。工件以孔及端面和叉杆面为定位基准，在带台肩长销和浮动支撑板上实现完全定位。夹紧时，首先由螺母和开口垫圈夹紧孔两端面，再用汽缸通过铰链杠杆机构带动浮动压块在工件叉杆处夹紧。然后按照有关公式进行铣削力和夹紧的计算，然后对铣床夹具必不可少的定向键和对刀装置进行设计，为了提高生产效率，缩短加工中的辅助时间。因此夹紧装置采用气缸夹紧装置，所以还要对汽缸进行设计。夹具是制造系统的重要组成部分，...
