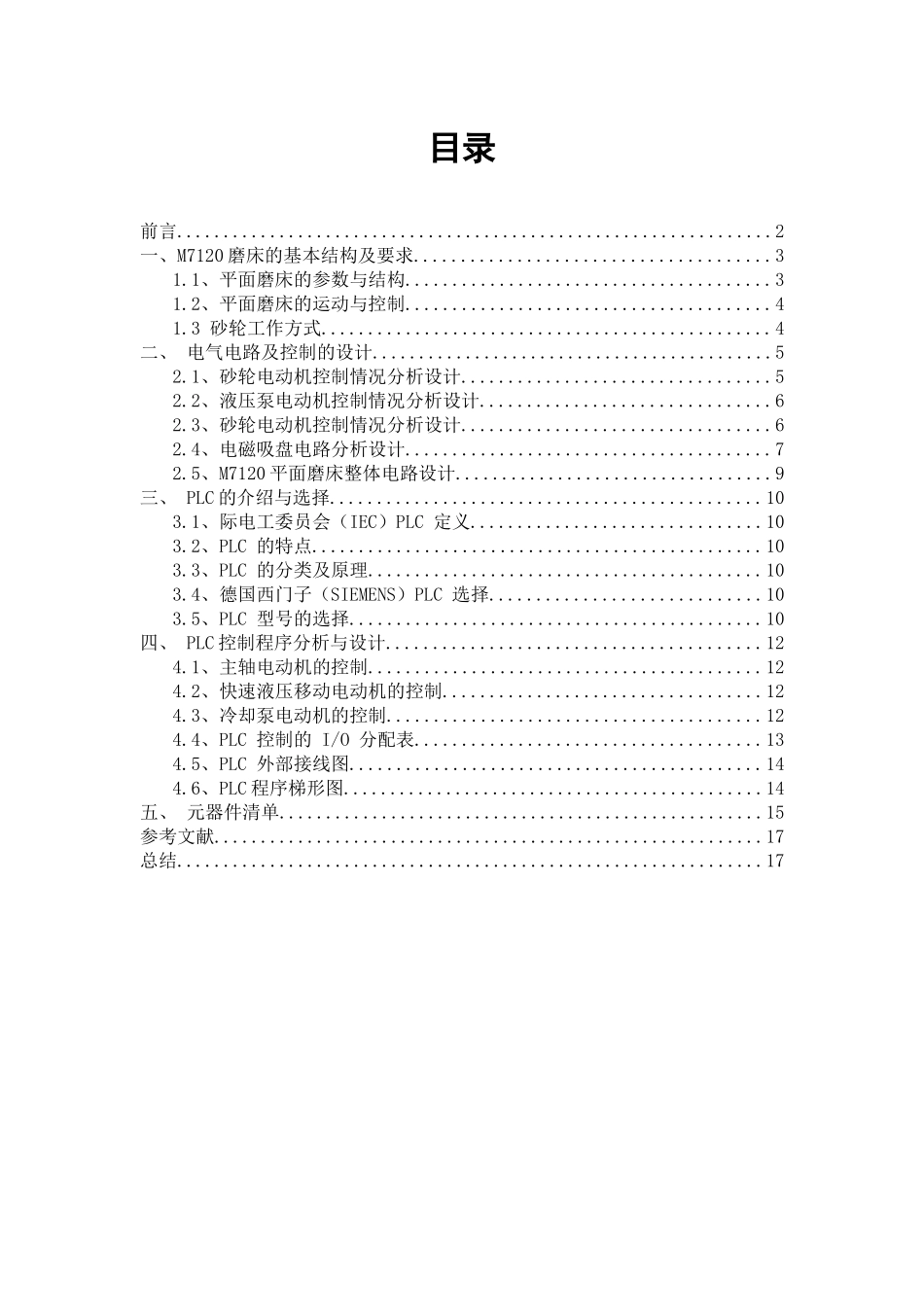

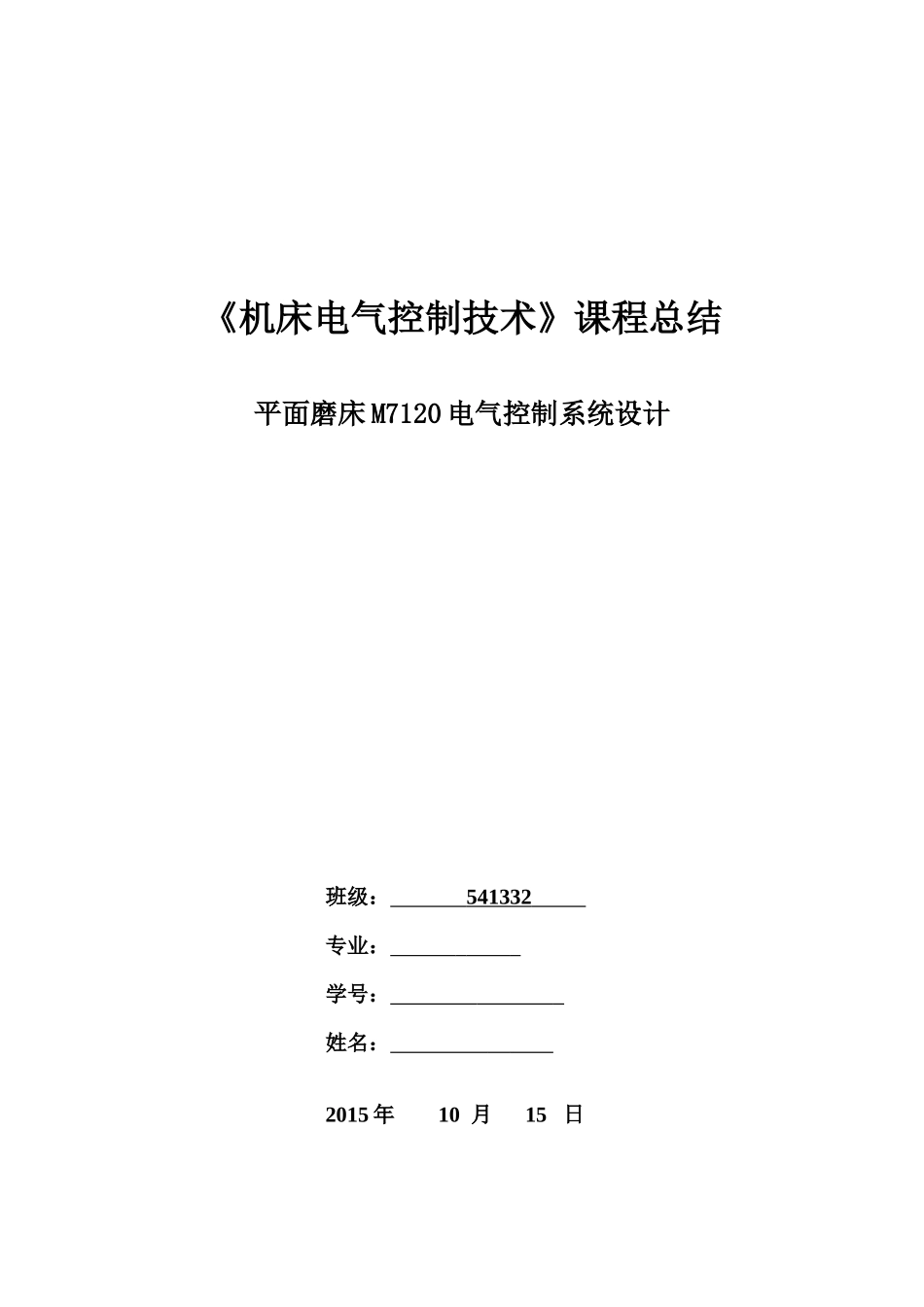

《机床电气控制技术》课程总结平面磨床M7120电气控制系统设计班级：541332专业：学号：姓名：2015年10月15日目录前言................................................................2一、M7120磨床的基本结构及要求......................................31.1、平面磨床的参数与结构.......................................31.2、平面磨床的运动与控制.......................................41.3砂轮工作方式................................................4二、电气电路及控制的设计...........................................52.1、砂轮电动机控制情况分析设计.................................52.2、液压泵电动机控制情况分析设计...............................62.3、砂轮电动机控制情况分析设计.................................62.4、电磁吸盘电路分析设计.......................................72.5、M7120平面磨床整体电路设计..................................9三、PLC的介绍与选择..............................................103.1、际电工委员会（IEC）PLC定义...............................103.2、PLC的特点................................................103.3、PLC的分类及原理..........................................103.4、德国西门子（SIEMENS）PLC选择.............................103.5、PLC型号的选择............................................10四、PLC控制程序分析与设计........................................124.1、主轴电动机的控制..........................................124.2、快速液压移动电动机的控制..................................124.3、冷却泵电动机的控制........................................124.4、PLC控制的I/O分配表.....................................134.5、PLC外部接线图............................................144.6、PLC程序梯形图.............................................14五、元器件清单....................................................15参考文献...........................................................17总结...............................................................17摘要：本设计的内容主要是（可编程逻辑控制器）进行改造使用的m7120平面磨床的控制部分。进行了全面的思考和分析的第一本次设计，使自己的m7120平面磨床的基本结构，运动情况，加工工艺要求等有一定的了解。该m7120平面磨床主要成分等车身，尾座主轴齿轮箱，齿轮箱，导螺杆，料杆，刀架。进行分析的m7120平面磨床电气控制部分获得它需要完成开门断电功能，主轴电机反向控制功能，刀架的快速遍历功能，冷却泵电动机的控制。然后根据电气控制电路的电路图，可编程控制器的梯形图转化，转化，进行仿真实验用可编程序控制器实验台。作为一个结果的可靠性极高，极其丰富的指令集，易于掌握，操作方便，丰富的内置集成功能，实时特性。因此导致m7120平面磨床完成门外原有的功能特点，而且还具有安装简便，稳定性好，易于使用，扩展能力强等特点。关键字：可编程控制器改造电气控制m7120磨床前言在制造工业（以改变几何形状和机械性能为特征）和过程工业（以物理变化和化学变化将原料转化成产品为特征）中，大量的开关量顺序控制，它按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集。传统上，这些功能是通过气动或电气控制系统来实现的。随着产品机型的更新换代，生产线承担的加工对象也随之改变，这就需要改变控制程序，使生产线的机械设备按新的工艺过程运行，而继电接触器控制系统是采用固定接线的，很难适应这个要求。大型自动生产线的控制系统使用的继电器数量很多，这种有触点的电器工作频率较低，在频繁动作的情况下寿命较短，从而造成系统故障，使生产的运行可靠性降低。由于工厂企业中很多磨床年代久远，其工作已远远达不到现代生产的要求。因此有必要对旧式的常规电动机控制系统进行技术改造，以可编程序控制器取代常...
