第十三讲识读装配图的方法和步骤VIP免费

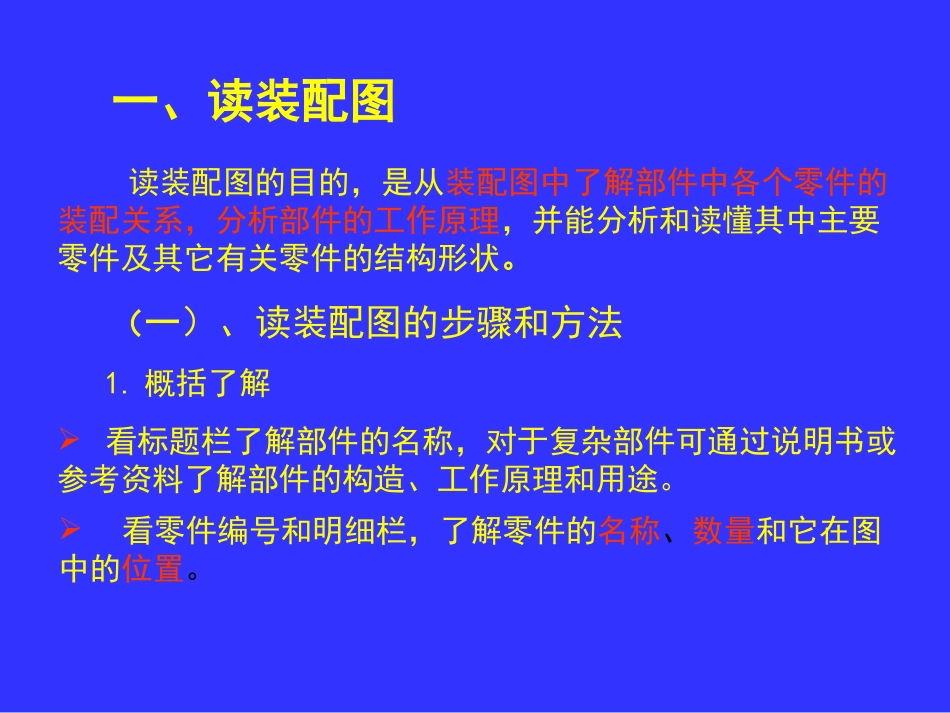

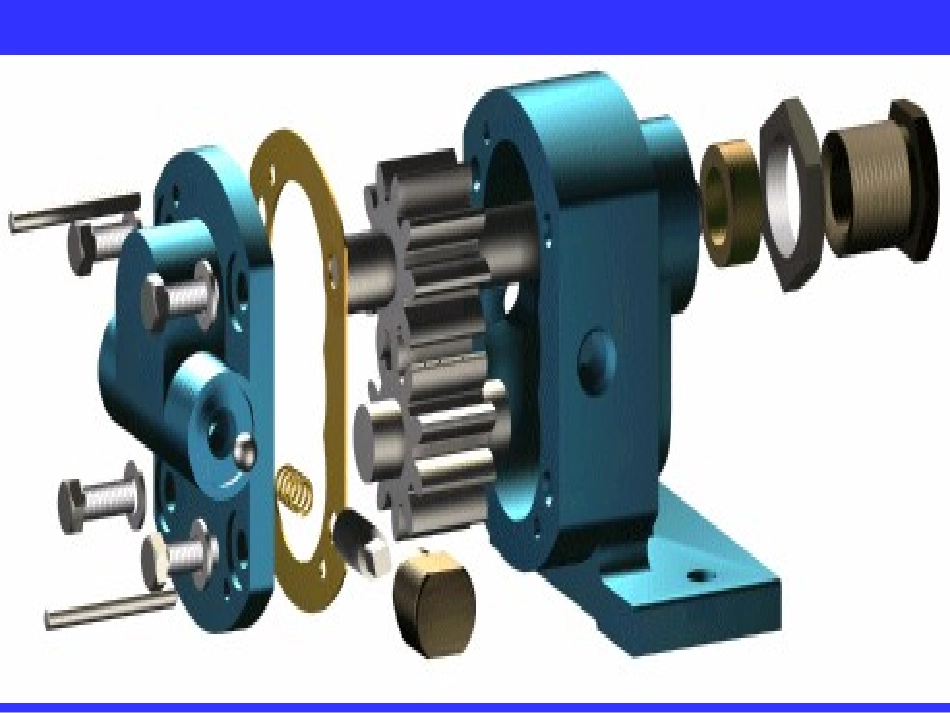

一、读装配图的方法和步骤二、读装配图举例读装配图的目的，是从装配图中了解部件中各个零件的装配关系，分析部件的工作原理，并能分析和读懂其中主要零件及其它有关零件的结构形状。（一）、读装配图的步骤和方法1.概括了解看标题栏了解部件的名称，对于复杂部件可通过说明书或参考资料了解部件的构造、工作原理和用途。一、读装配图看零件编号和明细栏，了解零件的名称、数量和它在图中的位置。3.分析装配关系、传动关系和工作原理分析各条装配干线，弄清各零件间相互配合的要求，以及零件间的定位、连接方式、密封等问题。再进一步搞清运动零件与非运动零件的相对运动关系。4.分析零件、读懂零件的结构形状分析各视图的名称及投影方向，弄清剖视图、剖面图的剖切位置，从而了解各视图表达意图和重点。2.分析视图制图数量旋塞共张比例图号序号1234567891011A—A名称数量材料备注旋塞壳塞子垫片旋塞盖填料填料压盖螺母M16手把双头螺M16×3522144111111HT150HT150橡胶HT150石棉HT150Q235Q235HT150Q235Q235GB898-88GB170-86技术要求1.铸件不能有砂眼、气孔等缺陷；2.密封要可靠,不能有任何泄漏现象。双头螺M14×30螺母M14GB898-88GB170-86审核第张90φ60φ60H9/h9φ60H9/f9AA1:41234567891011230260φ120φ1604-φ16100100B230零件9B向二、读装配图举例读机用虎钳装配图1.概括了解机用虎钳是机床工作台上，用于加紧工件，进行切削加工的一种通用工具。台虎钳由11种零件组成，其中螺钉、圆柱销为标准件。读机用虎钳装配图视图表达：三个基本视图，一个局部视图。主视图：采用全剖视图，反映台虎钳的工作原理和零件间的装配关系。俯视图：反映固定钳身的结构形状，并用局部剖视图表达钳口板与钳座的局部结构。左视图：采用半剖视图，剖切位置标注在主视图上。读机用虎钳装配图2.了解装配关系和工作原理工作原理：旋转螺杆8使螺母块9带动活动钳身4作水平方向左右移动，加紧或松开零件。最大夹持厚度为70mm，图中的双点划线表示活动钳身的极限位置。装配关系：螺母块从固定钳身的下方装入工字形槽内，再装入螺杆，并由垫圈11、5及环6和销7轴向固定。螺钉将活动钳身与螺母块连接，用螺钉10将两块钳口板与活动钳身和固定钳座相连。读机用虎钳装配图3.分析零件，读懂零件形状台虎钳的主要零件有：固定钳座、螺杆、螺母块、活动钳身等。固定钳座:固定钳身的下方为工字形槽，装入螺母块，螺母块带动活动钳身沿固定钳座的导轨移动。因此，导轨表面有较高的表面粗糙度要求。螺母块与螺杆旋和，随螺杆转动，带动活动钳身左右移动。其上的螺纹有较高的粗糙度要求，螺母块的结构是上圆下方，上部圆柱与活动钳身配合，有尺寸公差要求。读机用虎钳装配图3.分析零件，读懂零件形状螺杆在钳座两端的圆柱孔内转动，两端与圆孔采用基孔制φ18H8/f7、φ12H8/f6的配合。读机用虎钳装配图3.分析零件，读懂零件形状活动钳身在固定钳座的水平导面上移动，结合面采用基孔制82H8/f7的间隙配合。读机用虎钳装配图3.分析零件，读懂零件形状结合零件的作用和零件间的装配关系，装配图上和零件图上的尺寸及技术要求等进行全面的归纳总结，形成一个完整的认识，全面读懂装配图。读机用虎钳装配图4.综合分析
