甲基纤维素对新拌水泥浆体性能的影响VIP免费

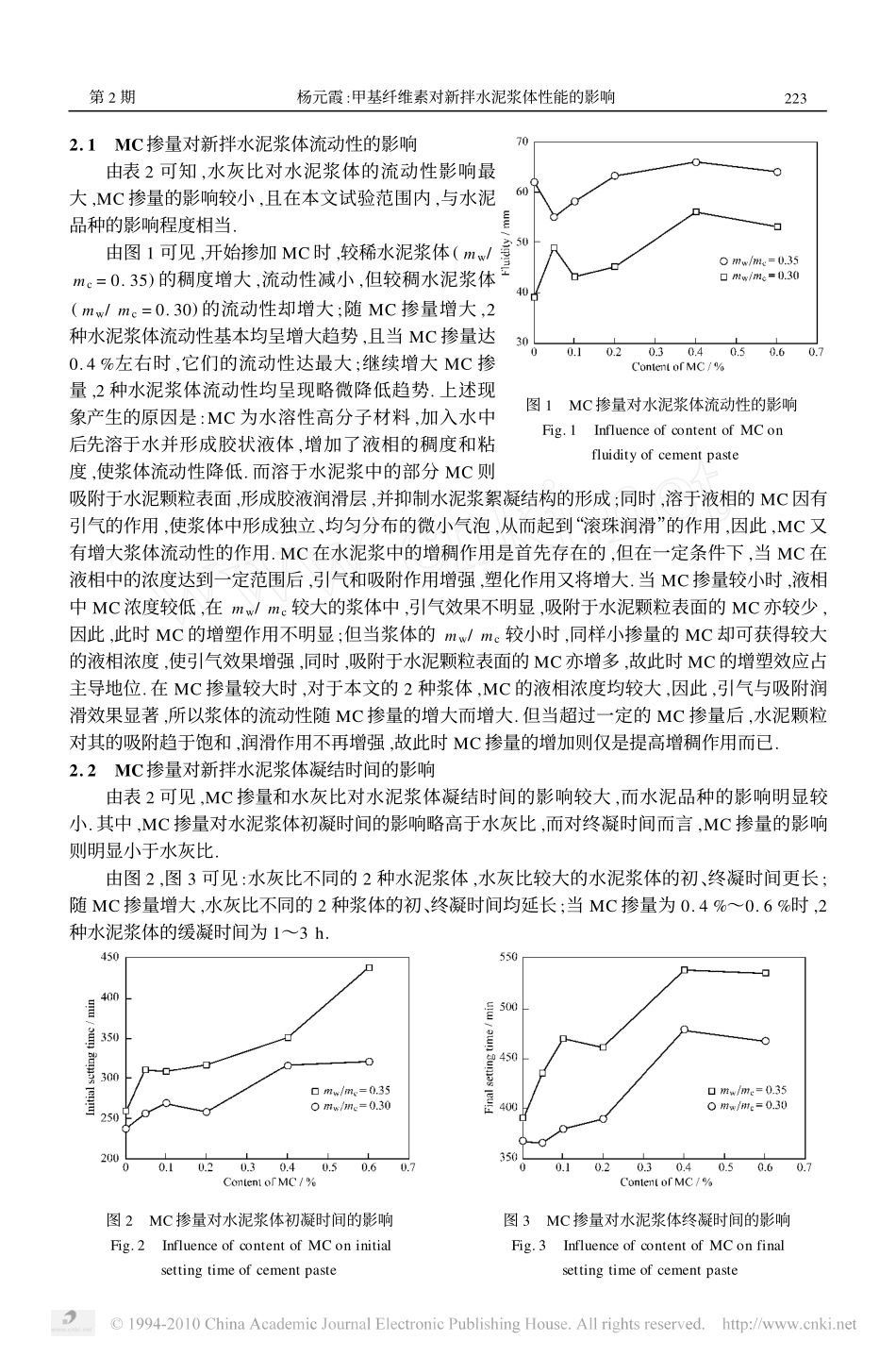

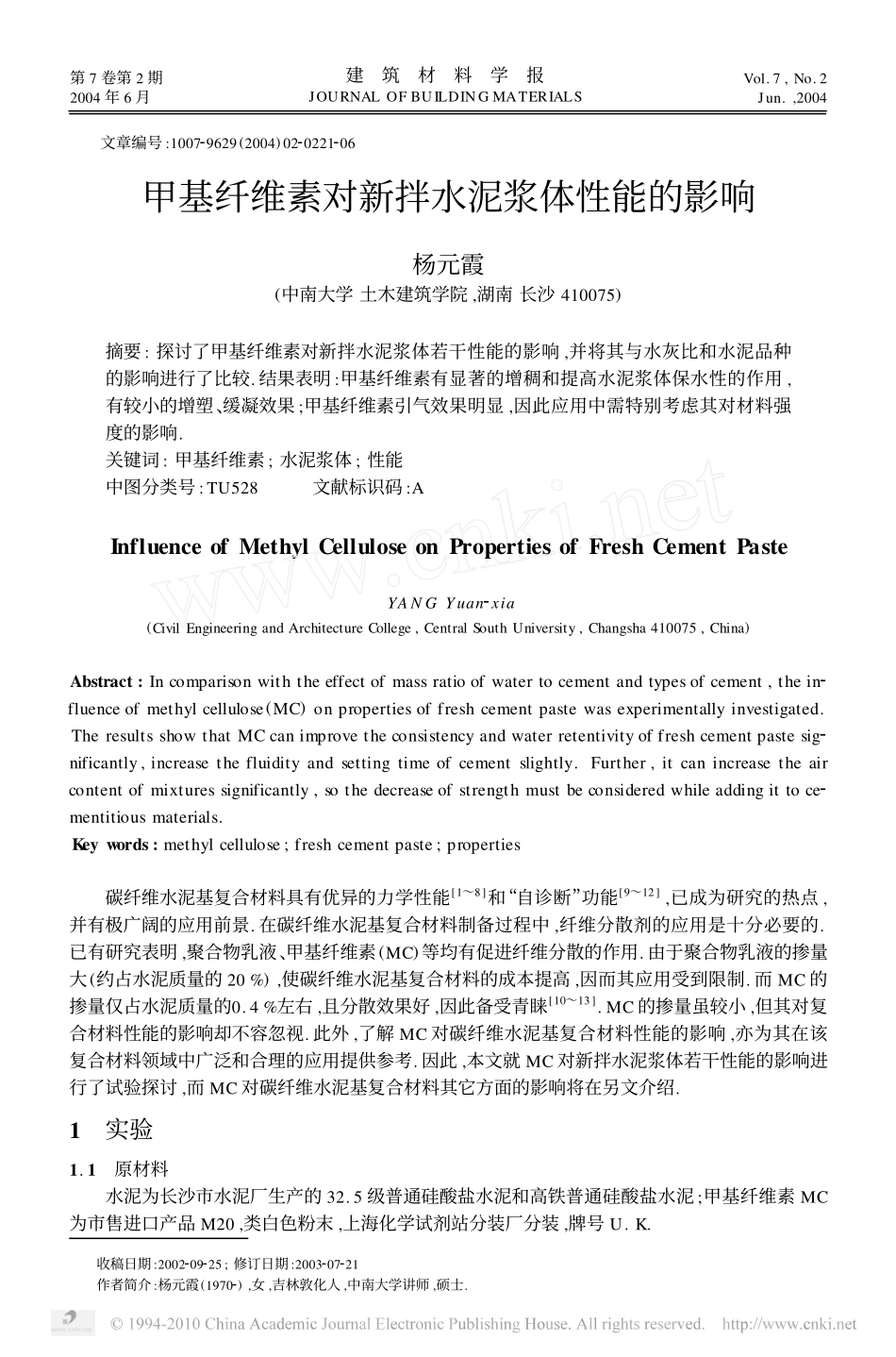

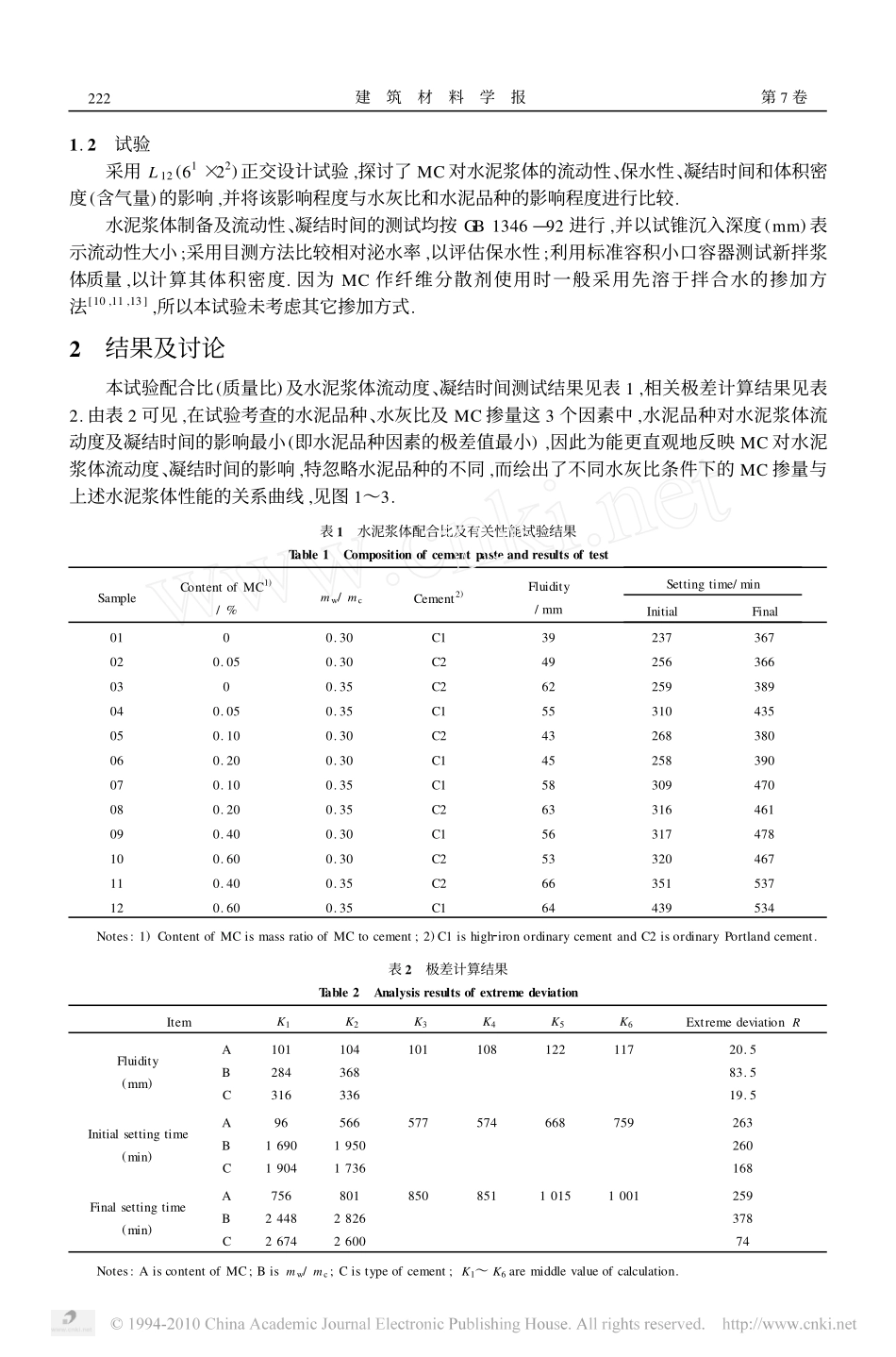

收稿日期:2002209225;修订日期:2003207221作者简介:杨元霞(19702),女,吉林敦化人,中南大学讲师,硕士.文章编号:100729629(2004)0220221206甲基纤维素对新拌水泥浆体性能的影响杨元霞(中南大学土木建筑学院,湖南长沙410075)摘要:探讨了甲基纤维素对新拌水泥浆体若干性能的影响,并将其与水灰比和水泥品种的影响进行了比较.结果表明:甲基纤维素有显著的增稠和提高水泥浆体保水性的作用,有较小的增塑、缓凝效果;甲基纤维素引气效果明显,因此应用中需特别考虑其对材料强度的影响.关键词:甲基纤维素;水泥浆体;性能中图分类号:TU528文献标识码:AInfluenceofMethylCelluloseonPropertiesofFreshCementPasteYANGYuan2xia(CivilEngineeringandArchitectureCollege,CentralSouthUniversity,Changsha410075,China)Abstract:Incomparisonwiththeeffectofmassratioofwatertocementandtypesofcement,thein2fluenceofmethylcellulose(MC)onpropertiesoffreshcementpastewasexperimentallyinvestigated.TheresultsshowthatMCcanimprovetheconsistencyandwaterretentivityoffreshcementpastesig2nificantly,increasethefluidityandsettingtimeofcementslightly.Further,itcanincreasetheaircontentofmixturessignificantly,sothedecreaseofstrengthmustbeconsideredwhileaddingittoce2mentitiousmaterials.Keywords:methylcellulose;freshcementpaste;properties碳纤维水泥基复合材料具有优异的力学性能[1～8]和“自诊断”功能[9～12],已成为研究的热点,并有极广阔的应用前景.在碳纤维水泥基复合材料制备过程中,纤维分散剂的应用是十分必要的.已有研究表明,聚合物乳液、甲基纤维素(MC)等均有促进纤维分散的作用.由于聚合物乳液的掺量大(约占水泥质量的20%),使碳纤维水泥基复合材料的成本提高,因而其应用受到限制.而MC的掺量仅占水泥质量的0.4%左右,且分散效果好,因此备受青睐[10～13].MC的掺量虽较小,但其对复合材料性能的影响却不容忽视.此外,了解MC对碳纤维水泥基复合材料性能的影响,亦为其在该复合材料领域中广泛和合理的应用提供参考.因此,本文就MC对新拌水泥浆体若干性能的影响进行了试验探讨,而MC对碳纤维水泥基复合材料其它方面的影响将在另文介绍.1实验1.1原材料水泥为长沙市水泥厂生产的32.5级普通硅酸盐水泥和高铁普通硅酸盐水泥;甲基纤维素MC为市售进口产品M20,类白色粉末,上海化学试剂站分装厂分装,牌号U.K.第7卷第2期2004年6月建筑材料学报JOURNALOFBUILDINGMATERIALSVol.7,No.2Jun.,20041.2试验采用L12(61×22)正交设计试验,探讨了MC对水泥浆体的流动性、保水性、凝结时间和体积密度(含气量)的影响,并将该影响程度与水灰比和水泥品种的影响程度进行比较.水泥浆体制备及流动性、凝结时间的测试均按GB1346—92进行,并以试锥沉入深度(mm)表示流动性大小;采用目测方法比较相对泌水率,以评估保水性;利用标准容积小口容器测试新拌浆体质量,以计算其体积密度.因为MC作纤维分散剂使用时一般采用先溶于拌合水的掺加方法[10,11,13],所以本试验未考虑其它掺加方式.2结果及讨论本试验配合比(质量比)及水泥浆体流动度、凝结时间测试结果见表1,相关极差计算结果见表2.由表2可见,在试验考查的水泥品种、水灰比及MC掺量这3个因素中,水泥品种对水泥浆体流动度及凝结时间的影响最小(即水泥品种因素的极差值最小),因此为能更直观地反映MC对水泥浆体流动度、凝结时间的影响,特忽略水泥品种的不同,而绘出了不同水灰比条件下的MC掺量与上述水泥浆体性能的关系曲线,见图1～3.表1水泥浆体配合比及有关性能试验结果Table1CompositionofcementpasteandresultsoftestSampleContentofMC1)/%mw/mcCement2)Fluidity/mmSettingtime/minInitialFinal0100.30C139237367020.050.30C2492563660300.35C262259389040.050.35C155310435050.100.30C243268380060.200.30C145258390070.100.35C158309470080.200.35C263316461090.400.30C156317478100.600.30C253320467110.400.35C266351537120.600.35C164439534Notes:1)ContentofMCismassratioofMCtocement;2)C1ishigh2ironordinarycementandC2isordinaryPortlandcement.表2极差计...
