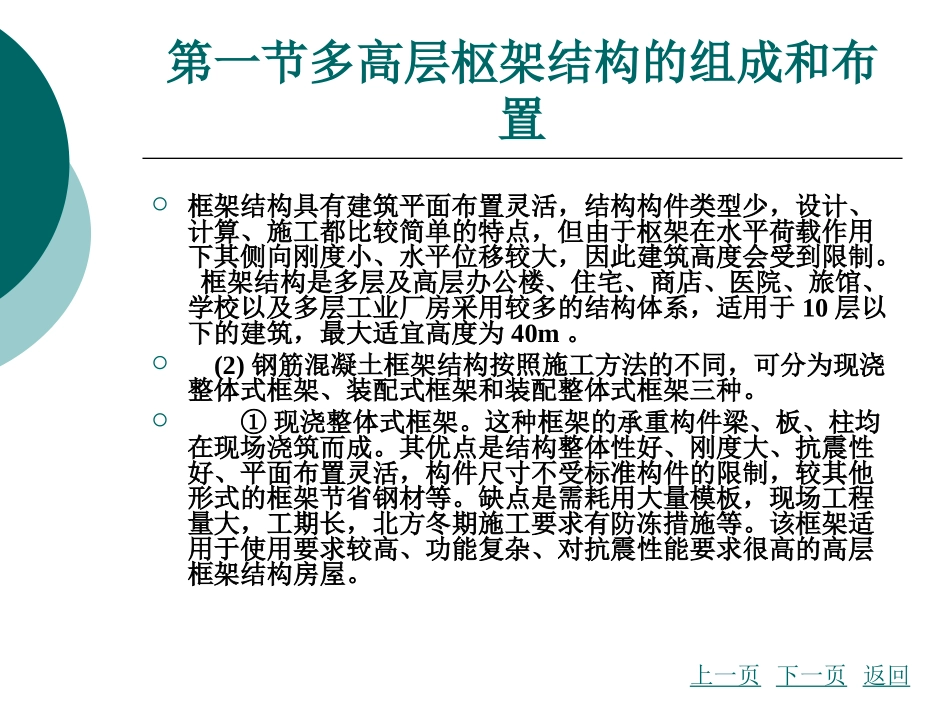

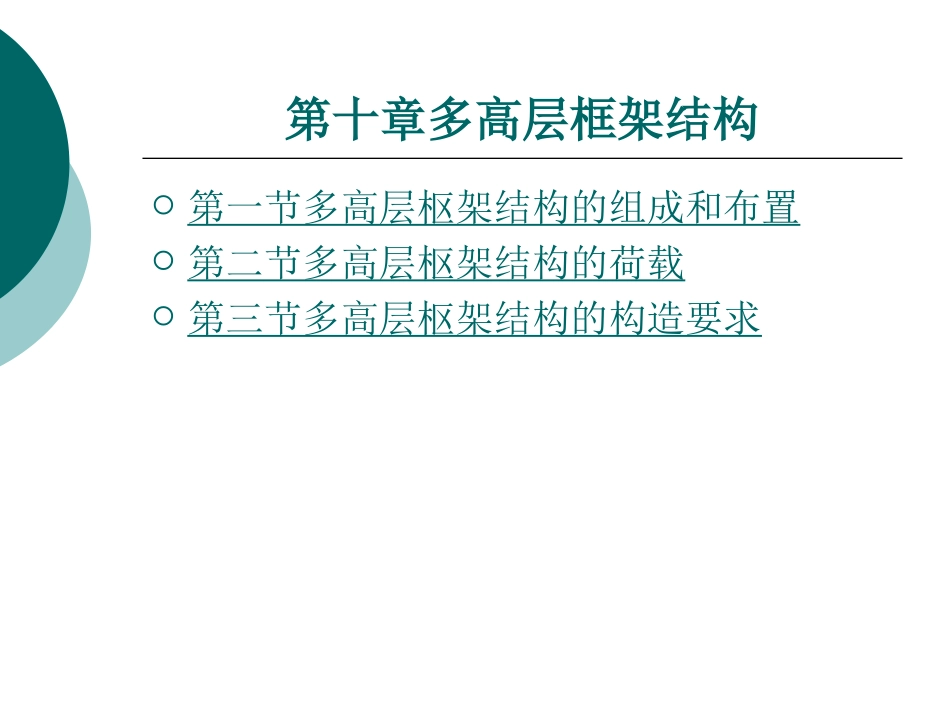

第十章多高层框架结构第一节多高层枢架结构的组成和布置第二节多高层枢架结构的荷载第三节多高层枢架结构的构造要求第一节多高层枢架结构的组成和布置我国《高层建筑混凝土结构技术规程》(JGJ3-2002)将2~9层且高度不大于28m的建筑物称为多层建筑，功层及以上或房屋高度大于28n:的建筑物称为高层建筑。目前，多层建筑多采用混合结构和钢筋混凝土结构;高层建筑常采用钢筋混凝土结构、钢结构、钢一混凝土组合结构。一、多高层建筑常用结构体系多高层建筑结构体系的选择，应使结构受力合理、材料耗费少、施工方便，而结构体系的选择主要取决于建筑物的高度。目前，多高层建筑结构承重体系分为枢架结构体系、剪力墙结构体系、枢架剪力墙结构体系和筒体结构体系等。1.框架结构体系(扮利、架结构是由竖向构件柱子与水平构件梁通过节点连接而成的，一般由枢架梁、柱与基础形成多个平面框架作为主要的承重结构，各平面枢架再通过连系梁加以连接而形成一个空间结构体系，可同时抵抗竖向及水平荷载，如图10-1所示。下一页返回第一节多高层枢架结构的组成和布置框架结构具有建筑平面布置灵活，结构构件类型少，设计、计算、施工都比较简单的特点，但由于枢架在水平荷载作用下其侧向刚度小、水平位移较大，因此建筑高度会受到限制。框架结构是多层及高层办公楼、住宅、商店、医院、旅馆、学校以及多层工业厂房采用较多的结构体系，适用于10层以下的建筑，最大适宜高度为40m。(2)钢筋混凝土框架结构按照施工方法的不同，可分为现浇整体式框架、装配式框架和装配整体式框架三种。①现浇整体式框架。这种框架的承重构件梁、板、柱均在现场浇筑而成。其优点是结构整体性好、刚度大、抗震性好、平面布置灵活，构件尺寸不受标准构件的限制，较其他形式的框架节省钢材等。缺点是需耗用大量模板，现场工程量大，工期长，北方冬期施工要求有防冻措施等。该框架适用于使用要求较高、功能复杂、对抗震性能要求很高的高层框架结构房屋。上一页下一页返回第一节多高层枢架结构的组成和布置②装配式框架。这种框架的构件全部或部分为预制，然后在施工现场进行安装就位，通过预埋件焊接连接形成整体。其优点是节约模板、缩短工期，可以做到构件的标准化和定型化，能加快施工进度和提高工业化程度，还可以大量采用预应力混凝土构件。缺点是预埋件多，总用钢量大，框架整体性较差，不利于抗震，故不宜用于地震区。③装配整体式框架。这种框架是将预制梁、柱和板在现场安装就位后，再在构件连接处局部现浇混凝土，使之形成整体。它兼有现浇整体式框架与装配式框架两者的优点，既可节约模板和缩短工期，节省预埋件，减少用钢量，又保证厂节点的刚度，结构整体性较好。缺点是增加厂现场混凝土的二次浇筑工作量，且施工较为复杂。(3)结构布置原则。①房屋开间、进深尽可能统一，使房屋中构件类型、规格尽可能减少，以便于设计和施工。上一页下一页返回第一节多高层枢架结构的组成和布置②房屋平面应力求简单、规则、对称及减少偏心，以使受力更合理。③房屋的竖向布置应使结构刚度沿高度分布比较均匀，避免结构刚度突变。同一楼面应尽量设置在同一标高处，避免结构错层和局部夹层。④为使房屋具有必要的抗侧移刚度，房屋的高宽比不宜过大，一般宜控制H/B<=4~5。⑤当建筑物平面较长，或平面复杂、不对称，或各部分刚度、高度、重量相差悬殊时，应设置必要的变形缝。(4)柱网布置。柱网是柱的定位轴线在平面上所形成的网络，是框架结构平面的“脉络”。框架结构的柱网布置，既要满足建筑功能和生产工艺的要求，又要使结构受力合理，施工方便。柱网尺寸，即平面框架的跨度(进深)及其间距(开间)的平面尺寸。①柱网布置应满足生产工艺的要求。多层工业厂房的柱网布置主要是根据生产工艺要求而确定的。柱网布置方式主要有内廊式和跨度组合式两类，如图10-2所示。上一页下一页返回第一节多高层枢架结构的组成和布置内廊式柱网一般为对称三跨，边跨跨度一般采用6m,6.6m和6.9m三种，中间走廊跨度常为2.4m、2.7m、3.0m三种，开间方向柱距为3.6~7.2m。跨度组合式具有较大的空间，便...
