矿渣和熟料的比表面积及粉磨方式对水泥浆体流变性的影响VIP免费

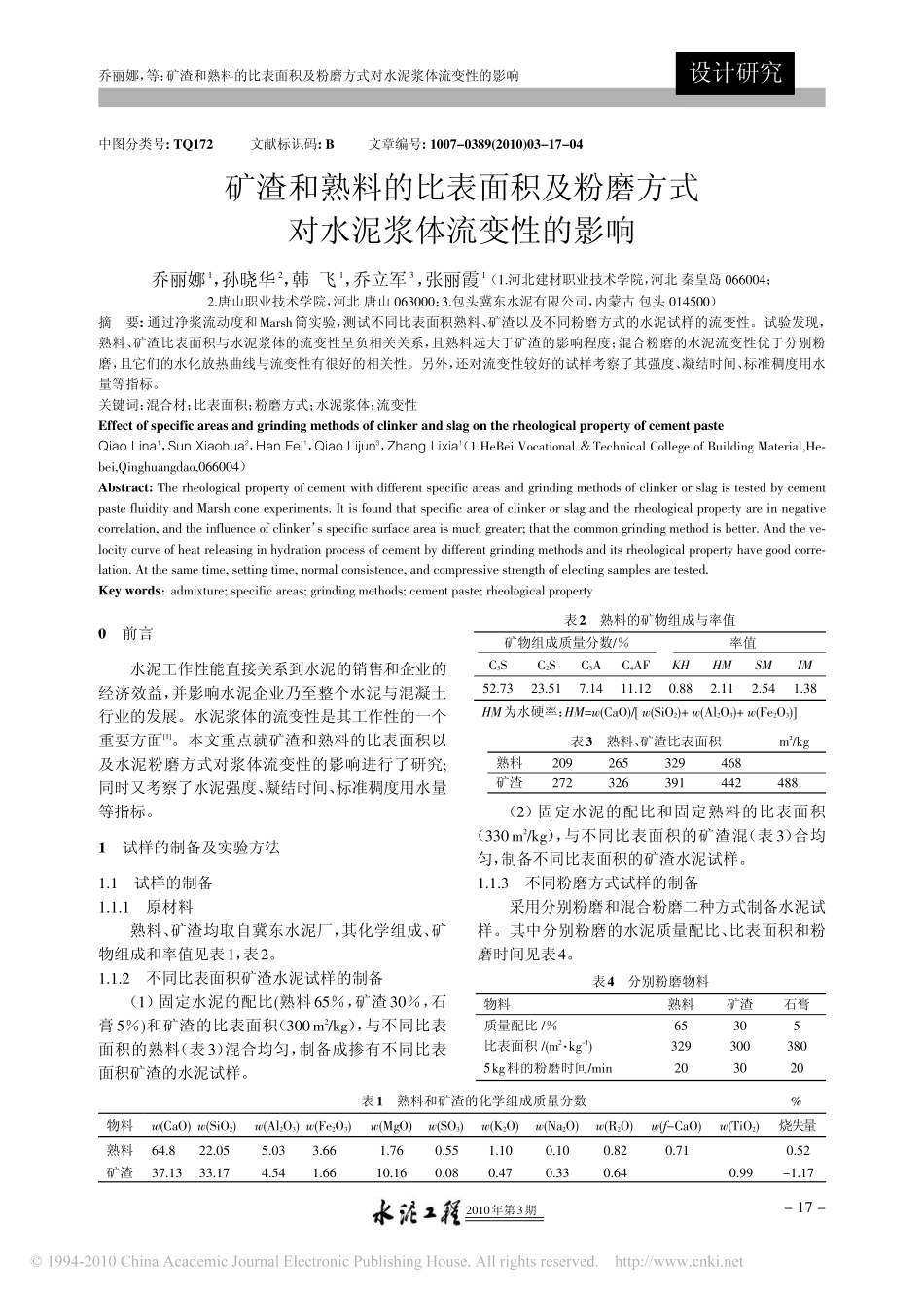

0前言水泥工作性能直接关系到水泥的销售和企业的经济效益，并影响水泥企业乃至整个水泥与混凝土行业的发展。水泥浆体的流变性是其工作性的一个重要方面[1]。本文重点就矿渣和熟料的比表面积以及水泥粉磨方式对浆体流变性的影响进行了研究;同时又考察了水泥强度、凝结时间、标准稠度用水量等指标。1试样的制备及实验方法1.1试样的制备1.1.1原材料熟料、矿渣均取自冀东水泥厂，其化学组成、矿物组成和率值见表1，表2。1.1.2不同比表面积矿渣水泥试样的制备（1）固定水泥的配比(熟料65％，矿渣30％，石膏5％)和矿渣的比表面积（300m2/kg），与不同比表面积的熟料（表3）混合均匀，制备成掺有不同比表面积矿渣的水泥试样。（2）固定水泥的配比和固定熟料的比表面积（330m2/kg），与不同比表面积的矿渣混（表3）合均匀，制备不同比表面积的矿渣水泥试样。1.1.3不同粉磨方式试样的制备采用分别粉磨和混合粉磨二种方式制备水泥试样。其中分别粉磨的水泥质量配比、比表面积和粉磨时间见表4。矿渣和熟料的比表面积及粉磨方式对水泥浆体流变性的影响表1熟料和矿渣的化学组成质量分数%物料熟料矿渣w(CaO)w(SiO2)64.822.0537.1333.17w(Al2O3)w(Fe2O3)5.033.664.541.66w(MgO)1.7610.16w(SO3)0.550.08w(K2O)1.100.47w(Na2O)0.100.33w(R2O)0.820.64w(f-CaO)0.71w(TiO2)0.99烧失量0.52-1.17表2熟料的矿物组成与率值矿物组成质量分数/％C3S52.73HM为水硬率：HM=w(CaO)/[w(SiO2)+w(Al2O3)+w(Fe2O3)]C2S23.51C3A7.14C4AF11.12率值KH0.88HM2.11SM2.54IM1.38表3熟料、矿渣比表面积m2/kg熟料矿渣209272265326329391468442488表4分别粉磨物料物料质量配比/％比表面积/(m2·kg-1)5kg料的粉磨时间/min熟料6532920矿渣3030030石膏538020摘要:通过净浆流动度和Marsh筒实验，测试不同比表面积熟料、矿渣以及不同粉磨方式的水泥试样的流变性。试验发现，熟料、矿渣比表面积与水泥浆体的流变性呈负相关关系，且熟料远大于矿渣的影响程度；混合粉磨的水泥流变性优于分别粉磨，且它们的水化放热曲线与流变性有很好的相关性。另外，还对流变性较好的试样考察了其强度、凝结时间、标准稠度用水量等指标。关键词：混合材；比表面积；粉磨方式；水泥浆体；流变性EffectofspecificareasandgrindingmethodsofclinkerandslagontherheologicalpropertyofcementpasteQiaoLina1，SunXiaohua2，HanFei1，QiaoLijun3，ZhangLixia1（1.HeBeiVocational＆TechnicalCollegeofBuildingMaterial,He⁃bei,Qinghuangdao,066004）Abstract:TherheologicalpropertyofcementwithdifferentspecificareasandgrindingmethodsofclinkerorslagistestedbycementpastefluidityandMarshconeexperiments.Itisfoundthatspecificareaofclinkerorslagandtherheologicalpropertyareinnegativecorrelation,andtheinfluenceofclinker’sspecificsurfaceareaismuchgreater;thatthecommongrindingmethodisbetter.Andtheve⁃locitycurveofheatreleasinginhydrationprocessofcementbydifferentgrindingmethodsanditsrheologicalpropertyhavegoodcorre⁃lation.Atthesametime,settingtime,normalconsistence,andcompressivestrengthofelectingsamplesaretested.Keywords：admixture;specificareas;grindingmethods;cementpaste;rheologicalproperty乔丽娜1，孙晓华2，韩飞1，乔立军3，张丽霞1（1.河北建材职业技术学院，河北秦皇岛066004；2.唐山职业技术学院，河北唐山063000；3.包头冀东水泥有限公司，内蒙古包头014500）中图分类号:TQ172文献标识码:B文章编号:1007-0389(2010)03-17-042010年第3期设计研究乔丽娜，等：矿渣和熟料的比表面积及粉磨方式对水泥浆体流变性的影响--17混合粉磨时，水泥的质量配比与分别粉磨时相同，并保持总的粉磨耗电量相同，即混合粉磨的时间t为分别粉磨各物料粉磨时间与其质量分数之积的加权值，计算公式为：t=t熟料×65%+t矿渣×30%+t石膏×5%（1）将表4中的粉磨时间代入（1）式，计算得到混合粉磨时间为23min。据此将三种物料按表4质量配比进行配料混合，粉磨23min得到混合粉磨矿渣水泥样。1.2实验方法（1）Marsh筒法。按照文...
