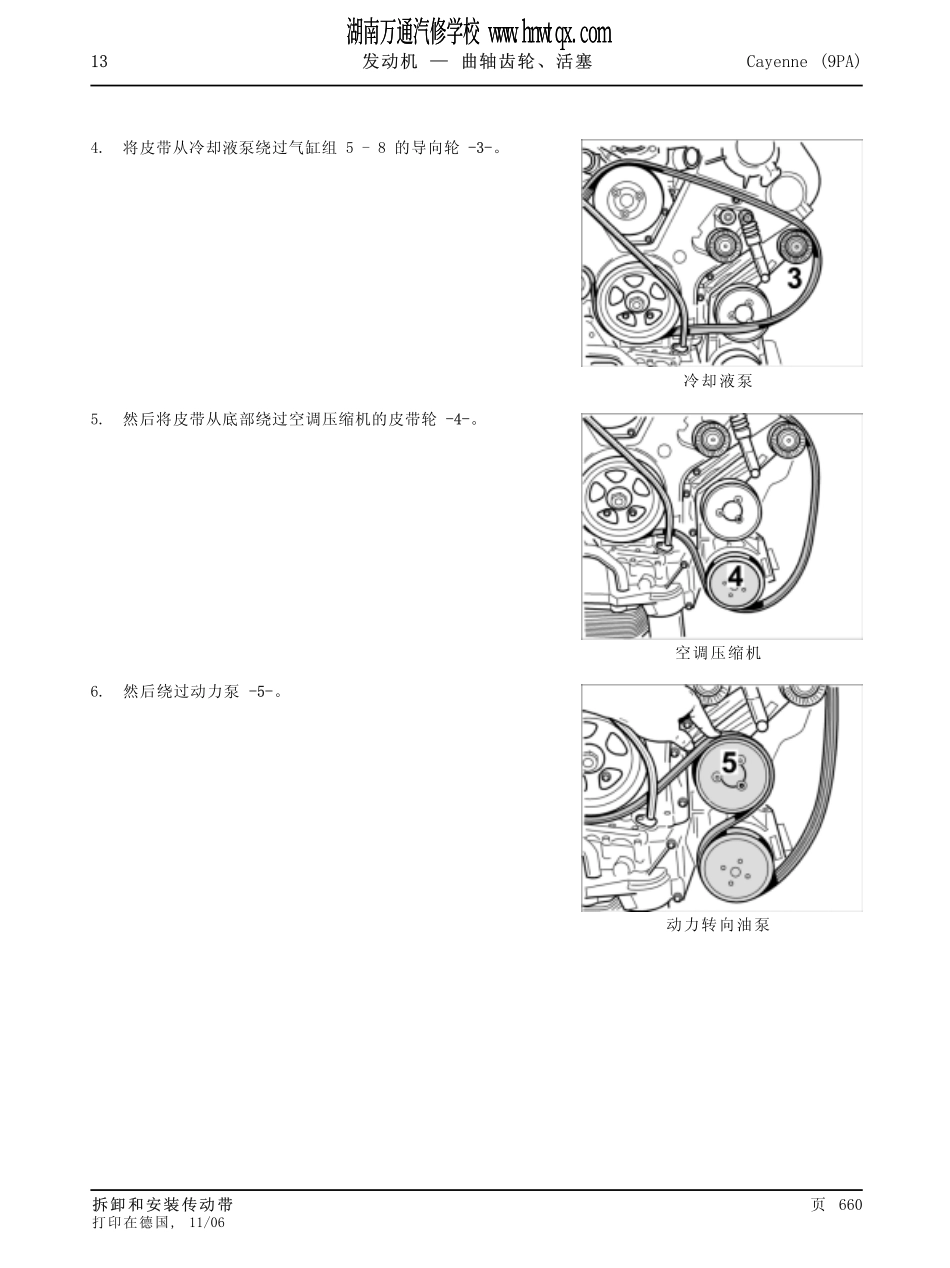

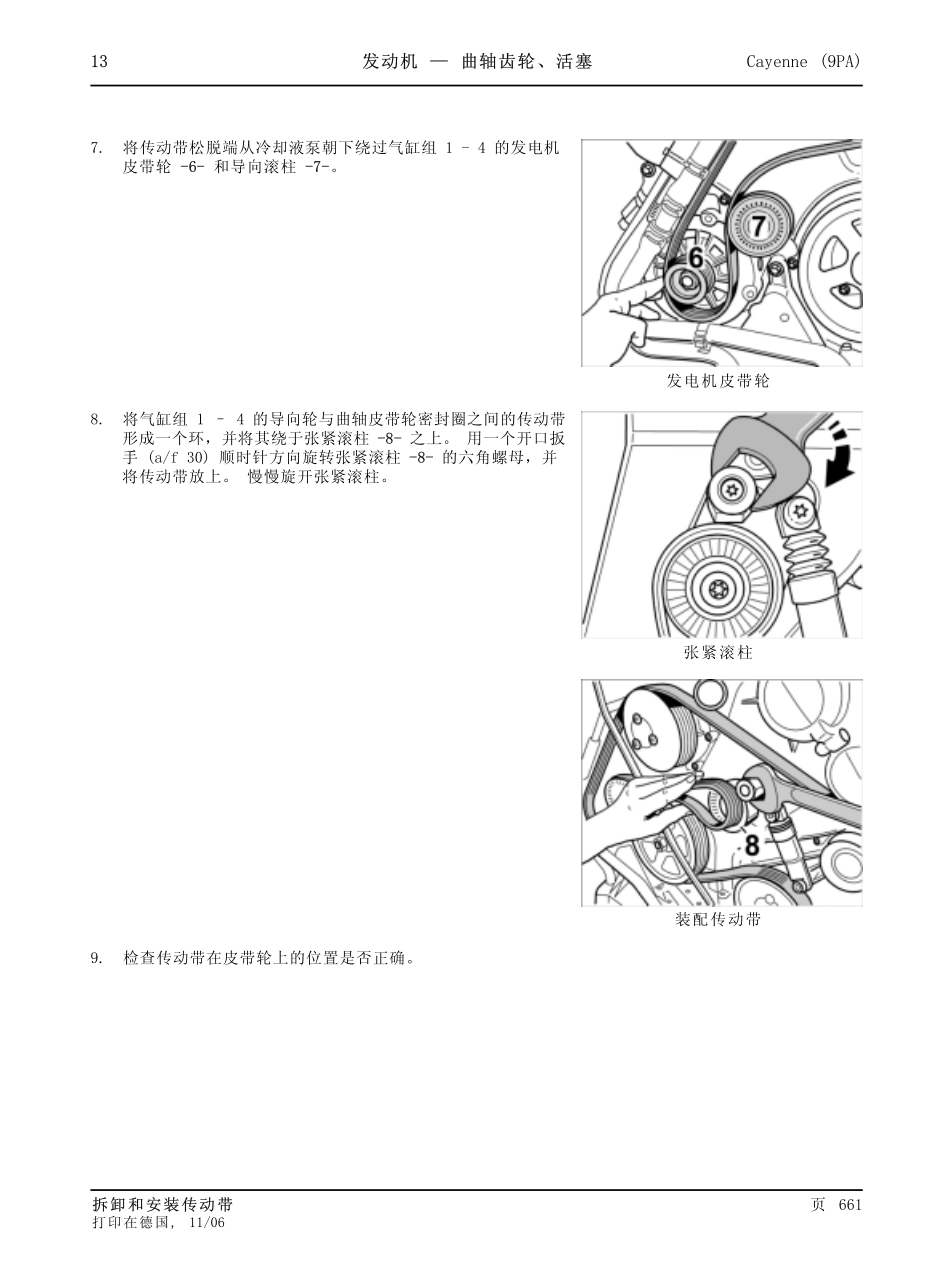

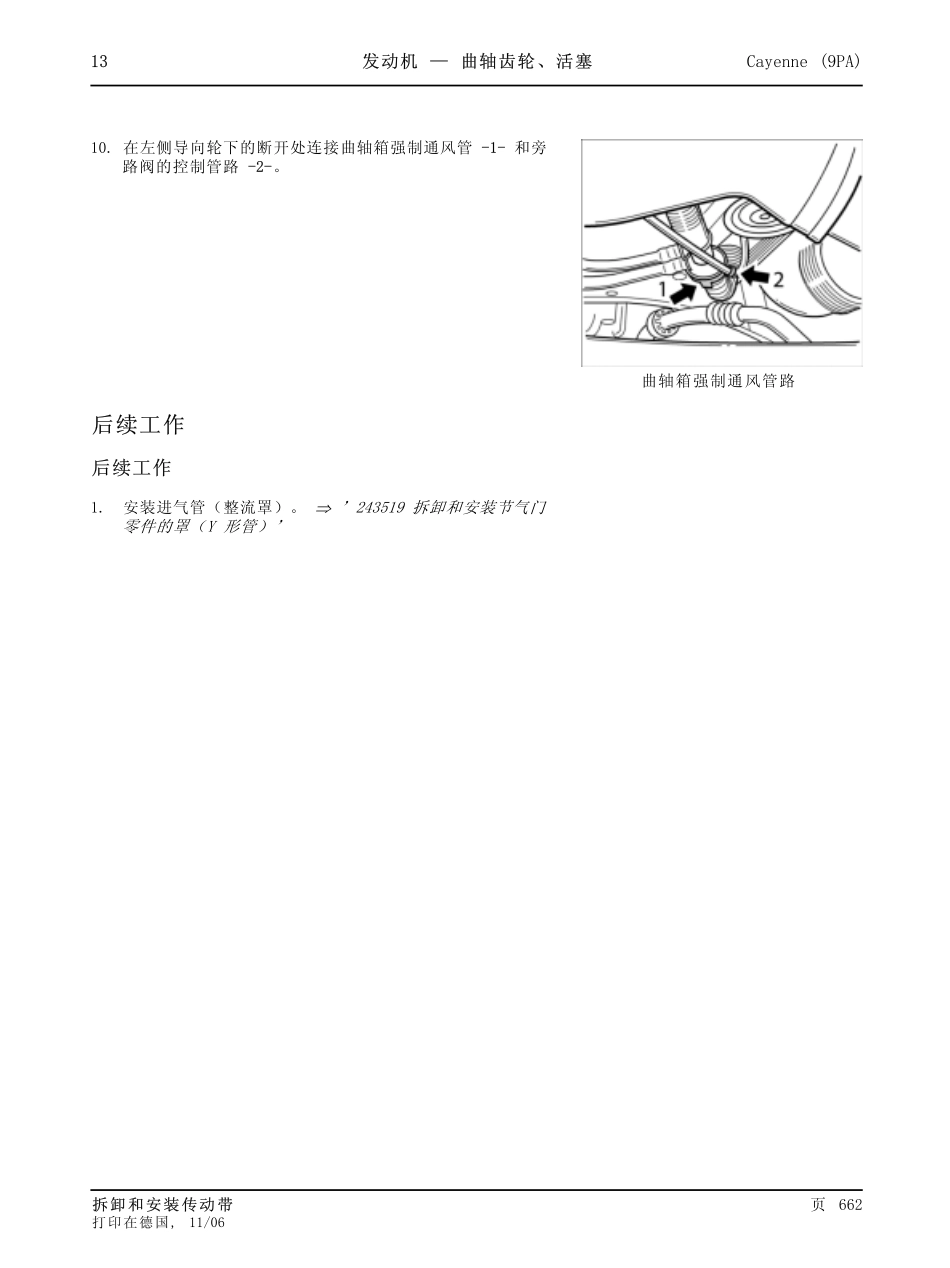

13发动机—曲轴齿轮、活塞Cayenne(9PA)4.将皮带从冷却液泵绕过气缸组5-8的导向轮-3-。冷却液泵5.然后将皮带从底部绕过空调压缩机的皮带轮-4-。空调压缩机6.然后绕过动力泵-5-。动力转向油泵拆卸和安装传动带页660打印在德国,11/06湖南万通汽修学校www.hnwtqx.com湖南万通汽修学校www.hnwtqx.com13发动机—曲轴齿轮、活塞Cayenne(9PA)7.将传动带松脱端从冷却液泵朝下绕过气缸组1-4的发电机皮带轮-6-和导向滚柱-7-。发电机皮带轮8.将气缸组1–4的导向轮与曲轴皮带轮密封圈之间的传动带形成一个环，并将其绕于张紧滚柱-8-之上。用一个开口扳手(a/f30)顺时针方向旋转张紧滚柱-8-的六角螺母，并将传动带放上。慢慢旋开张紧滚柱。张紧滚柱装配传动带9.检查传动带在皮带轮上的位置是否正确。拆卸和安装传动带页661打印在德国,11/0613发动机—曲轴齿轮、活塞Cayenne(9PA)10.在左侧导向轮下的断开处连接曲轴箱强制通风管-1-和旁路阀的控制管路-2-。曲轴箱强制通风管路后续工作后续工作1.安装进气管（整流罩）。⇒’243519拆卸和安装节气门零件的罩（Y形管）’拆卸和安装传动带页662打印在德国,11/0615发动机—气缸盖、气门控制Cayenne(9PA)发动机—气缸盖、气门控制150502检查正时工具名称类型编号说明凸轮轴定位装置VW工具T10068准备工作准备工作1.拆下缸盖罩。⇒页1008’158221拆卸气缸盖罩（气门室盖）’工具和材料专用工具笔记♦这些工具可从VW零件服务处购买。检查正时页663打印在德国,11/0615发动机—气缸盖、气门控制Cayenne(9PA)凸轮轴定位装置项目名称来源说明-A-凸轮轴定位装置T10068⇒参见《车间设备手册》，第2.2.3章此工具用于同时安装和对齐两根凸轮轴。检查正时检查正时注意逆发动机（发动机已装好）运行方向转动曲轴会损坏发动机！♦⇒安装正时驱动机构时，切勿逆运行方向转动曲轴（正时链条可能脱落）。⇒工作时应小心操作，以免损坏发动机。⇒只能在曲轴上转动发动机，而不得在凸轮轴上转动，因为正时链条可能会脱落。⇒在对凸轮轴进行操作后，必须设置正时。检查正时页664打印在德国,11/06
