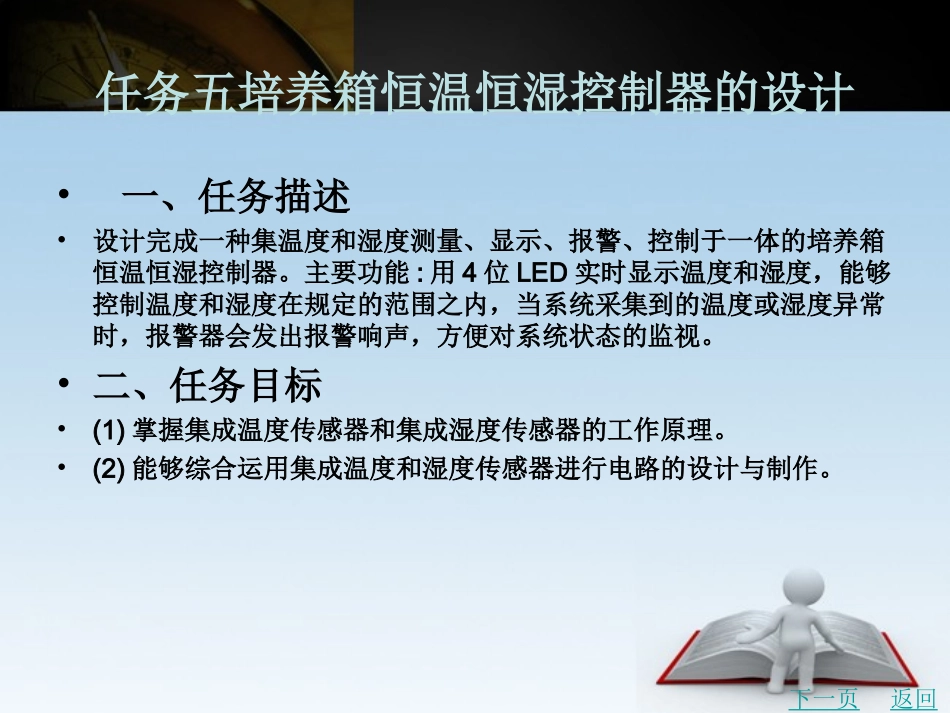

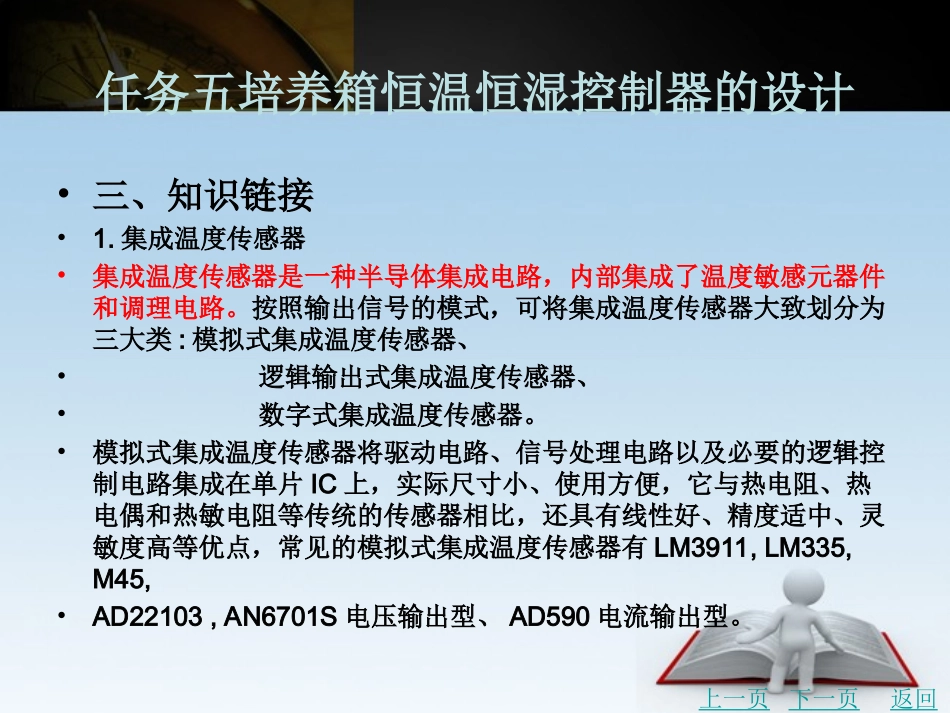

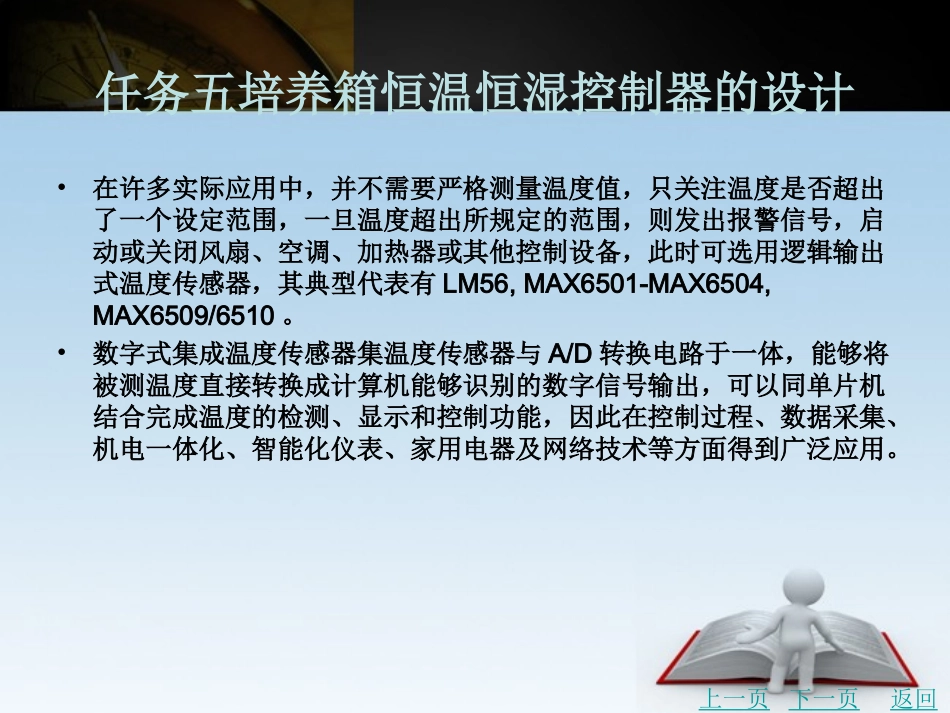

任务五培养箱恒温恒湿控制器的设计•一、任务描述•设计完成一种集温度和湿度测量、显示、报警、控制于一体的培养箱恒温恒湿控制器。主要功能:用4位LED实时显示温度和湿度,能够控制温度和湿度在规定的范围之内,当系统采集到的温度或湿度异常时,报警器会发出报警响声,方便对系统状态的监视。•二、任务目标•(1)掌握集成温度传感器和集成湿度传感器的工作原理。•(2)能够综合运用集成温度和湿度传感器进行电路的设计与制作。下一页返回任务五培养箱恒温恒湿控制器的设计•三、知识链接•1.集成温度传感器•集成温度传感器是一种半导体集成电路,内部集成了温度敏感元器件和调理电路。按照输出信号的模式,可将集成温度传感器大致划分为三大类:模拟式集成温度传感器、•逻辑输出式集成温度传感器、•数字式集成温度传感器。•模拟式集成温度传感器将驱动电路、信号处理电路以及必要的逻辑控制电路集成在单片IC上,实际尺寸小、使用方便,它与热电阻、热电偶和热敏电阻等传统的传感器相比,还具有线性好、精度适中、灵敏度高等优点,常见的模拟式集成温度传感器有LM3911,LM335,M45,•AD22103,AN6701S电压输出型、AD590电流输出型。上一页下一页返回任务五培养箱恒温恒湿控制器的设计•在许多实际应用中,并不需要严格测量温度值,只关注温度是否超出了一个设定范围,一旦温度超出所规定的范围,则发出报警信号,启动或关闭风扇、空调、加热器或其他控制设备,此时可选用逻辑输出式温度传感器,其典型代表有LM56,MAX6501-MAX6504,MAX6509/6510。•数字式集成温度传感器集温度传感器与A/D转换电路于一体,能够将被测温度直接转换成计算机能够识别的数字信号输出,可以同单片机结合完成温度的检测、显示和控制功能,因此在控制过程、数据采集、机电一体化、智能化仪表、家用电器及网络技术等方面得到广泛应用。上一页下一页返回任务五培养箱恒温恒湿控制器的设计•这里介绍几种典型的集成温度传感器。•1)AD590集成温度传感器•(1)AD590的结构和特性曲线。•AD590是美国AD公司研制的一种电流输出型模拟式集成温度传感器,其外形结构如图2-53所示,AD590的直流工作电压为+4~30V,最佳使用温度范围为-55~150℃℃,在此测温范围内,测量误差为±0.5℃,测量分辨率为0.1℃,它的输出电流I为温度的关系,可用•式(2-23)表示,即•式中I—输出电流,μA;•KT—标定因子,AD590的标定因子为1μA/;℃上一页下一页返回任务五培养箱恒温恒湿控制器的设计•T—热力学温度,K;•t—摄氏温度,℃。•AD590的特性曲线如图2-54所示。•(2)AD590的应用。•基于AD590的特性,可以制作如图2-55所示的温度测量电路,将温度值转换为与之对应的输出电压信号。上一页下一页返回任务五培养箱恒温恒湿控制器的设计•式中I—AD590的输出电流;•U—测量的电压值;•U2—电压跟随器的输出电压,目的是利用电压跟随器的输入阻抗高、输出阻抗低的特点进行电路隔离,减小电流I的损耗,•U2—最后的输出电压,将被测量温度转化为与之对应的电压的大小。•如果现在为28℃,输出电压为2.8V,输出电压接A/D转换器,那么A/D转换输出的数字量就和摄氏温度成线性比例关系。上一页下一页返回任务五培养箱恒温恒湿控制器的设计•2)AN6701集成温度传感器•AN6701是日本松下公司研制的一种具有灵敏度高、线性度好、高精度和快速响应特点的电压输出型集成温度传感器,它有4个引脚,其中①、②脚为输出端,③、④脚接外部校正电阻RC,用来调整25℃下的输出电压,使其等于5V,Rc的阻值在3~30kΩ,范围内。其接线方式有3种:正电源供电、负电源供电、输出反相,如图2-56所示。•实验证明,如果环境温度为20℃,当Rc为1kΩ时,AN6701的输出电压为3.189V;当Rc为10kΩ时,AN6701输出电压为4.792V;当RC为100kΩ时,AN6701输出电压为6.175V。因此,使用AN6701检测一般环境温度时,适当调整校正电阻RC,不用放大器可直接将输出信号送入A/D转换器,再给微处理器进行处理、显示、打印或存储。上一页下一页返回任务五培养箱恒温恒湿控制器的设计•3)DS18B20集成温度传感器•DS18B20是美国DALLAS公司在DS1820基础上生产的单线式数字集成温度传感器...
