第三章 花式喷泉系统硬件设计VIP免费

第三章  花式喷泉系统硬件设计_第1页
1/21
第三章  花式喷泉系统硬件设计_第2页
2/21
第三章  花式喷泉系统硬件设计_第3页
3/21

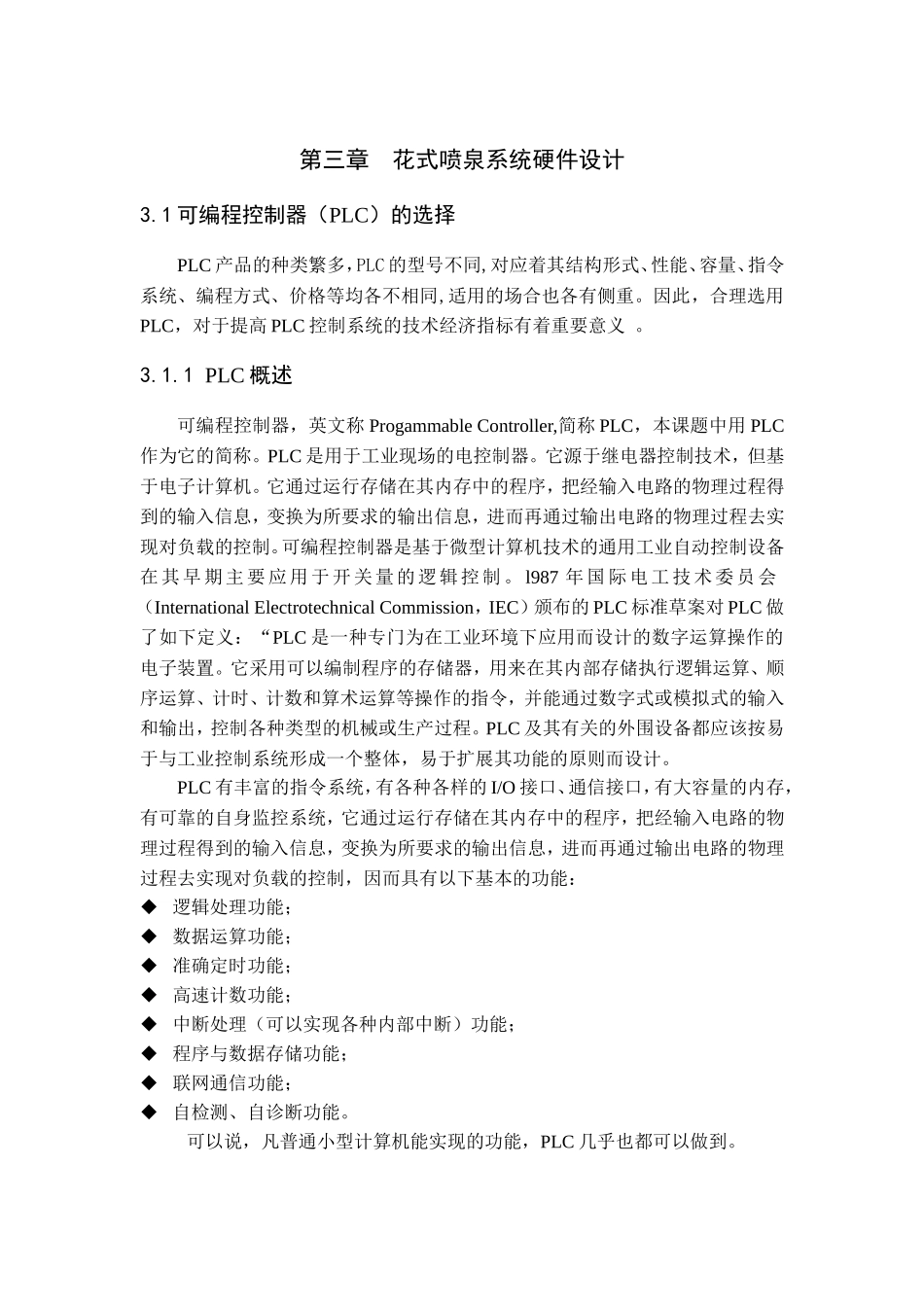

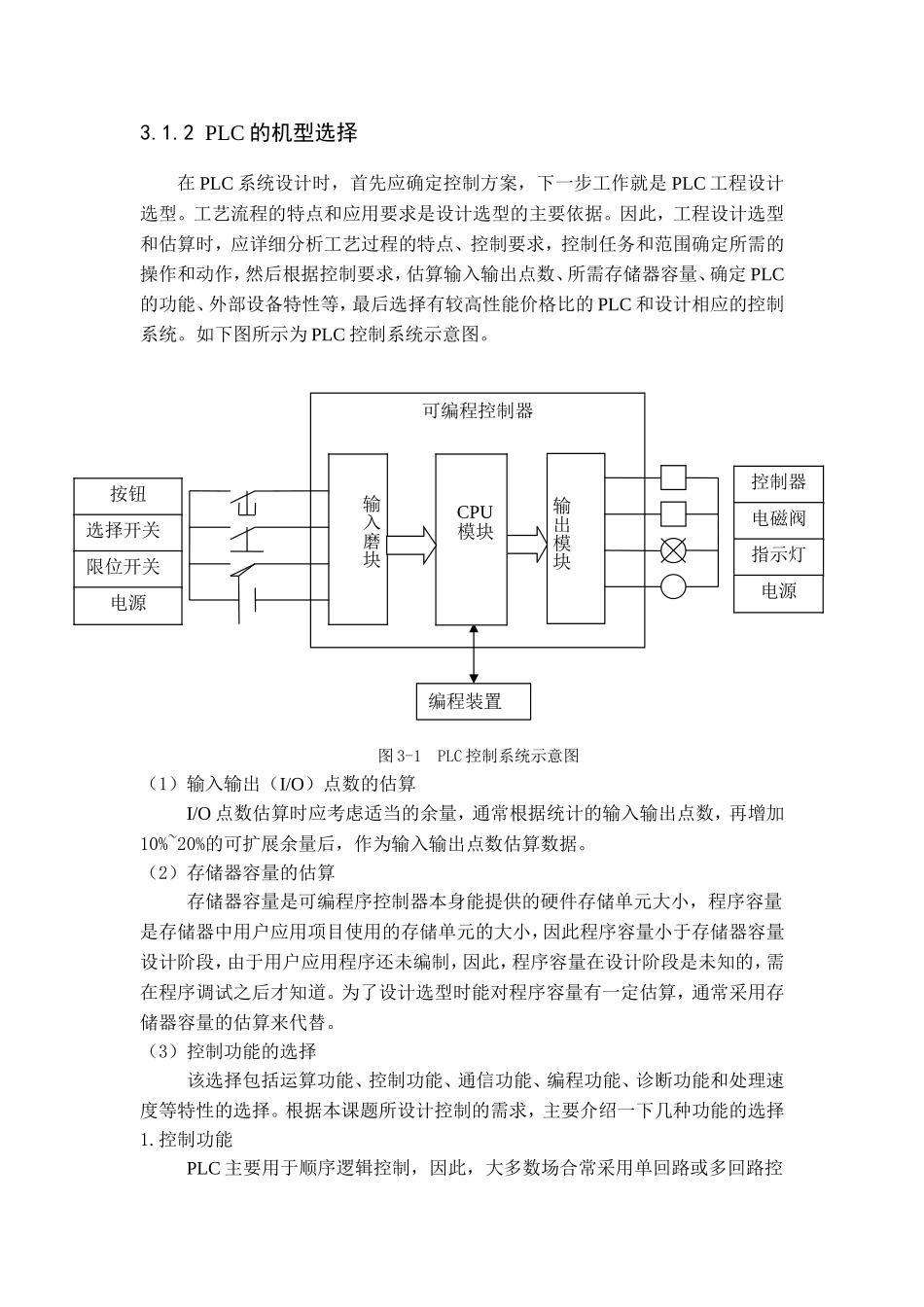

第三章花式喷泉系统硬件设计3.1可编程控制器(PLC)的选择PLC产品的种类繁多,PLC的型号不同,对应着其结构形式、性能、容量、指令系统、编程方式、价格等均各不相同,适用的场合也各有侧重。因此,合理选用PLC,对于提高PLC控制系统的技术经济指标有着重要意义。3.1.1PLC概述可编程控制器,英文称ProgammableController,简称PLC,本课题中用PLC作为它的简称。PLC是用于工业现场的电控制器。它源于继电器控制技术,但基于电子计算机。它通过运行存储在其内存中的程序,把经输入电路的物理过程得到的输入信息,变换为所要求的输出信息,进而再通过输出电路的物理过程去实现对负载的控制。可编程控制器是基于微型计算机技术的通用工业自动控制设备在其早期主要应用于开关量的逻辑控制。l987年国际电工技术委员会(InternationalElectrotechnicalCommission,IEC)颁布的PLC标准草案对PLC做了如下定义:“PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体,易于扩展其功能的原则而设计。PLC有丰富的指令系统,有各种各样的I/O接口、通信接口,有大容量的内存,有可靠的自身监控系统,它通过运行存储在其内存中的程序,把经输入电路的物理过程得到的输入信息,变换为所要求的输出信息,进而再通过输出电路的物理过程去实现对负载的控制,因而具有以下基本的功能:逻辑处理功能;数据运算功能;准确定时功能;高速计数功能;中断处理(可以实现各种内部中断)功能;程序与数据存储功能;联网通信功能;自检测、自诊断功能。可以说,凡普通小型计算机能实现的功能,PLC几乎也都可以做到。3.1.2PLC的机型选择在PLC系统设计时,首先应确定控制方案,下一步工作就是PLC工程设计选型。工艺流程的特点和应用要求是设计选型的主要依据。因此,工程设计选型和估算时,应详细分析工艺过程的特点、控制要求,控制任务和范围确定所需的操作和动作,然后根据控制要求,估算输入输出点数、所需存储器容量、确定PLC的功能、外部设备特性等,最后选择有较高性能价格比的PLC和设计相应的控制系统。如下图所示为PLC控制系统示意图。图3-1PLC控制系统示意图(1)输入输出(I/O)点数的估算I/O点数估算时应考虑适当的余量,通常根据统计的输入输出点数,再增加10%~20%的可扩展余量后,作为输入输出点数估算数据。(2)存储器容量的估算存储器容量是可编程序控制器本身能提供的硬件存储单元大小,程序容量是存储器中用户应用项目使用的存储单元的大小,因此程序容量小于存储器容量设计阶段,由于用户应用程序还未编制,因此,程序容量在设计阶段是未知的,需在程序调试之后才知道。为了设计选型时能对程序容量有一定估算,通常采用存储器容量的估算来代替。(3)控制功能的选择该选择包括运算功能、控制功能、通信功能、编程功能、诊断功能和处理速度等特性的选择。根据本课题所设计控制的需求,主要介绍一下几种功能的选择1.控制功能PLC主要用于顺序逻辑控制,因此,大多数场合常采用单回路或多回路控可编程控制器输出模块编程装置输入磨块CPU模块控制器电磁阀指示灯电源按钮选择开关限位开关电源制器解决模拟量的控制,有时也采用专用的智能输入输出单元完成所需的控制功能,提高PLC的处理速度和节省存储器容量。2.编程功能离线编程方式:PLC和编程器公用一个CPU,编程器在编程模式时,CPU只为编程器提供服务,不对现场设备进行控制。完成编程后,编程器切换到运行模式,CPU对现场设备进行控制,不能进行编程。离线编程方式降低系统成本,但使用和调试不方便。在离线编程方式:CU和编程器有各自的CPU,主机CPU负载现场控制,并在一个扫描周期内与编程器进行数据交换,编程器把在线编制的程序或数据发送到主机,下一扫描周期,主机就根据新收到的程序运行。五种标准化编程语言:顺序功能(SFC)、梯形图(LD)、功能模式图块(FBD)...
