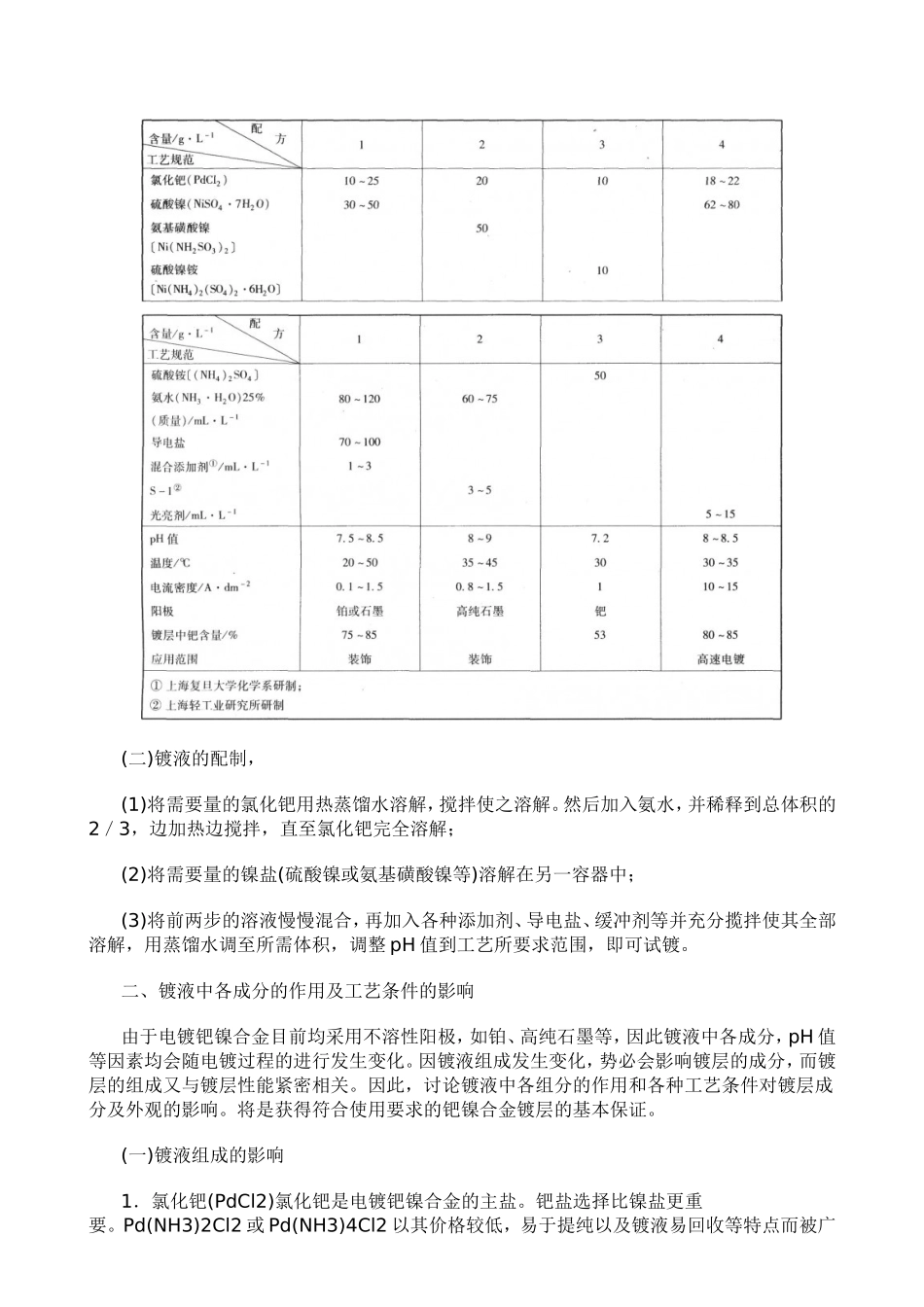

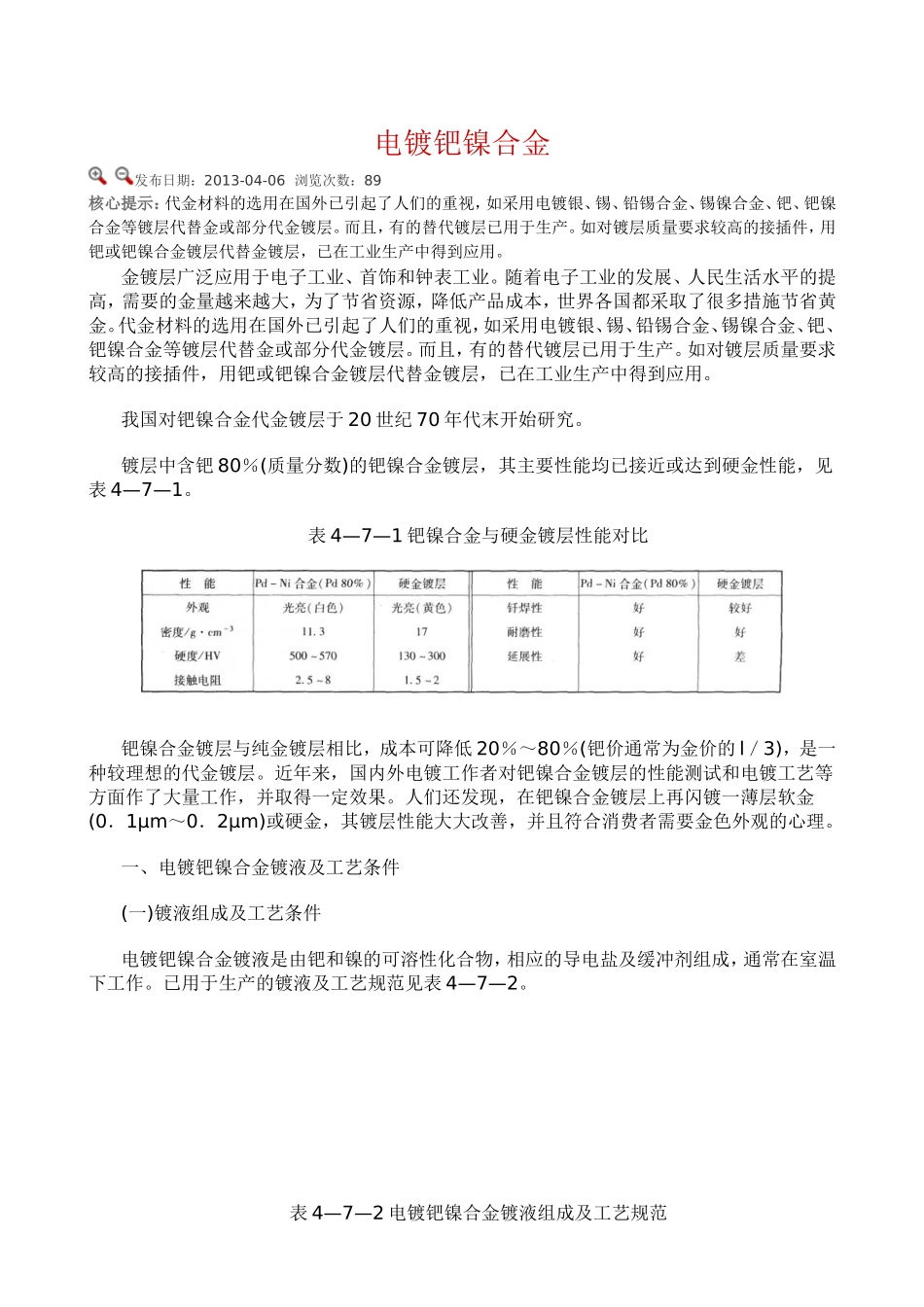

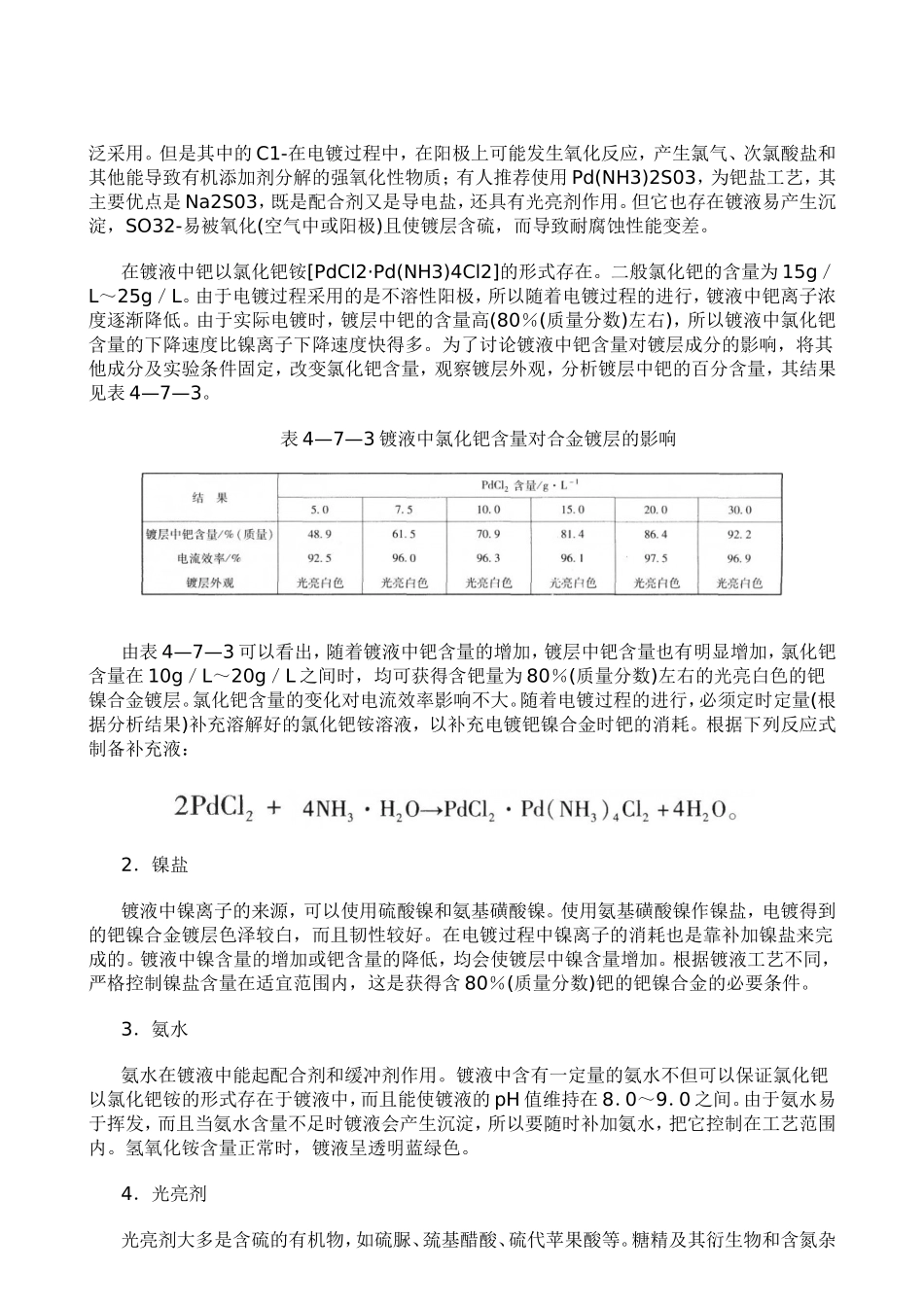

电镀钯镍合金发布日期:2013-04-06浏览次数:89核心提示:代金材料的选用在国外已引起了人们的重视,如采用电镀银、锡、铅锡合金、锡镍合金、钯、钯镍合金等镀层代替金或部分代金镀层。而且,有的替代镀层已用于生产。如对镀层质量要求较高的接插件,用钯或钯镍合金镀层代替金镀层,已在工业生产中得到应用。金镀层广泛应用于电子工业、首饰和钟表工业。随着电子工业的发展、人民生活水平的提高,需要的金量越来越大,为了节省资源,降低产品成本,世界各国都采取了很多措施节省黄金。代金材料的选用在国外已引起了人们的重视,如采用电镀银、锡、铅锡合金、锡镍合金、钯、钯镍合金等镀层代替金或部分代金镀层。而且,有的替代镀层已用于生产。如对镀层质量要求较高的接插件,用钯或钯镍合金镀层代替金镀层,已在工业生产中得到应用。我国对钯镍合金代金镀层于20世纪70年代末开始研究。镀层中含钯80%(质量分数)的钯镍合金镀层,其主要性能均已接近或达到硬金性能,见表4—7—1。表4—7—1钯镍合金与硬金镀层性能对比钯镍合金镀层与纯金镀层相比,成本可降低20%~80%(钯价通常为金价的l/3),是一种较理想的代金镀层。近年来,国内外电镀工作者对钯镍合金镀层的性能测试和电镀工艺等方面作了大量工作,并取得一定效果。人们还发现,在钯镍合金镀层上再闪镀一薄层软金(0.1μm~0.2μm)或硬金,其镀层性能大大改善,并且符合消费者需要金色外观的心理。一、电镀钯镍合金镀液及工艺条件(一)镀液组成及工艺条件电镀钯镍合金镀液是由钯和镍的可溶性化合物,相应的导电盐及缓冲剂组成,通常在室温下工作。已用于生产的镀液及工艺规范见表4—7—2。表4—7—2电镀钯镍合金镀液组成及工艺规范(二)镀液的配制,(1)将需要量的氯化钯用热蒸馏水溶解,搅拌使之溶解。然后加入氨水,并稀释到总体积的2/3,边加热边搅拌,直至氯化钯完全溶解;(2)将需要量的镍盐(硫酸镍或氨基磺酸镍等)溶解在另一容器中;(3)将前两步的溶液慢慢混合,再加入各种添加剂、导电盐、缓冲剂等并充分揽拌使其全部溶解,用蒸馏水调至所需体积,调整pH值到工艺所要求范围,即可试镀。二、镀液中各成分的作用及工艺条件的影响由于电镀钯镍合金目前均采用不溶性阳极,如铂、高纯石墨等,因此镀液中各成分,pH值等因素均会随电镀过程的进行发生变化。因镀液组成发生变化,势必会影响镀层的成分,而镀层的组成又与镀层性能紧密相关。因此,讨论镀液中各组分的作用和各种工艺条件对镀层成分及外观的影响。将是获得符合使用要求的钯镍合金镀层的基本保证。(一)镀液组成的影响1.氯化钯(PdCl2)氯化钯是电镀钯镍合金的主盐。钯盐选择比镍盐更重要。Pd(NH3)2Cl2或Pd(NH3)4Cl2以其价格较低,易于提纯以及镀液易回收等特点而被广泛采用。但是其中的C1-在电镀过程中,在阳极上可能发生氧化反应,产生氯气、次氯酸盐和其他能导致有机添加剂分解的强氧化性物质;有人推荐使用Pd(NH3)2S03,为钯盐工艺,其主要优点是Na2S03,既是配合剂又是导电盐,还具有光亮剂作用。但它也存在镀液易产生沉淀,SO32-易被氧化(空气中或阳极)且使镀层含硫,而导致耐腐蚀性能变差。在镀液中钯以氯化钯铵[PdCl2·Pd(NH3)4Cl2]的形式存在。二般氯化钯的含量为15g/L~25g/L。由于电镀过程采用的是不溶性阳极,所以随着电镀过程的进行,镀液中钯离子浓度逐渐降低。由于实际电镀时,镀层中钯的含量高(80%(质量分数)左右),所以镀液中氯化钯含量的下降速度比镍离子下降速度快得多。为了讨论镀液中钯含量对镀层成分的影响,将其他成分及实验条件固定,改变氯化钯含量,观察镀层外观,分析镀层中钯的百分含量,其结果见表4—7—3。表4—7—3镀液中氯化钯含量对合金镀层的影响由表4—7—3可以看出,随着镀液中钯含量的增加,镀层中钯含量也有明显增加,氯化钯含量在10g/L~20g/L之间时,均可获得含钯量为80%(质量分数)左右的光亮白色的钯镍合金镀层。氯化钯含量的变化对电流效率影响不大。随着电镀过程的进行,必须定时定量(根据分析结果)补充溶解好的氯化钯铵溶液,以补充电镀钯镍合金时钯的消耗。根据下列反应式制备补充液:2.镍盐镀液中镍离子的来源,...
