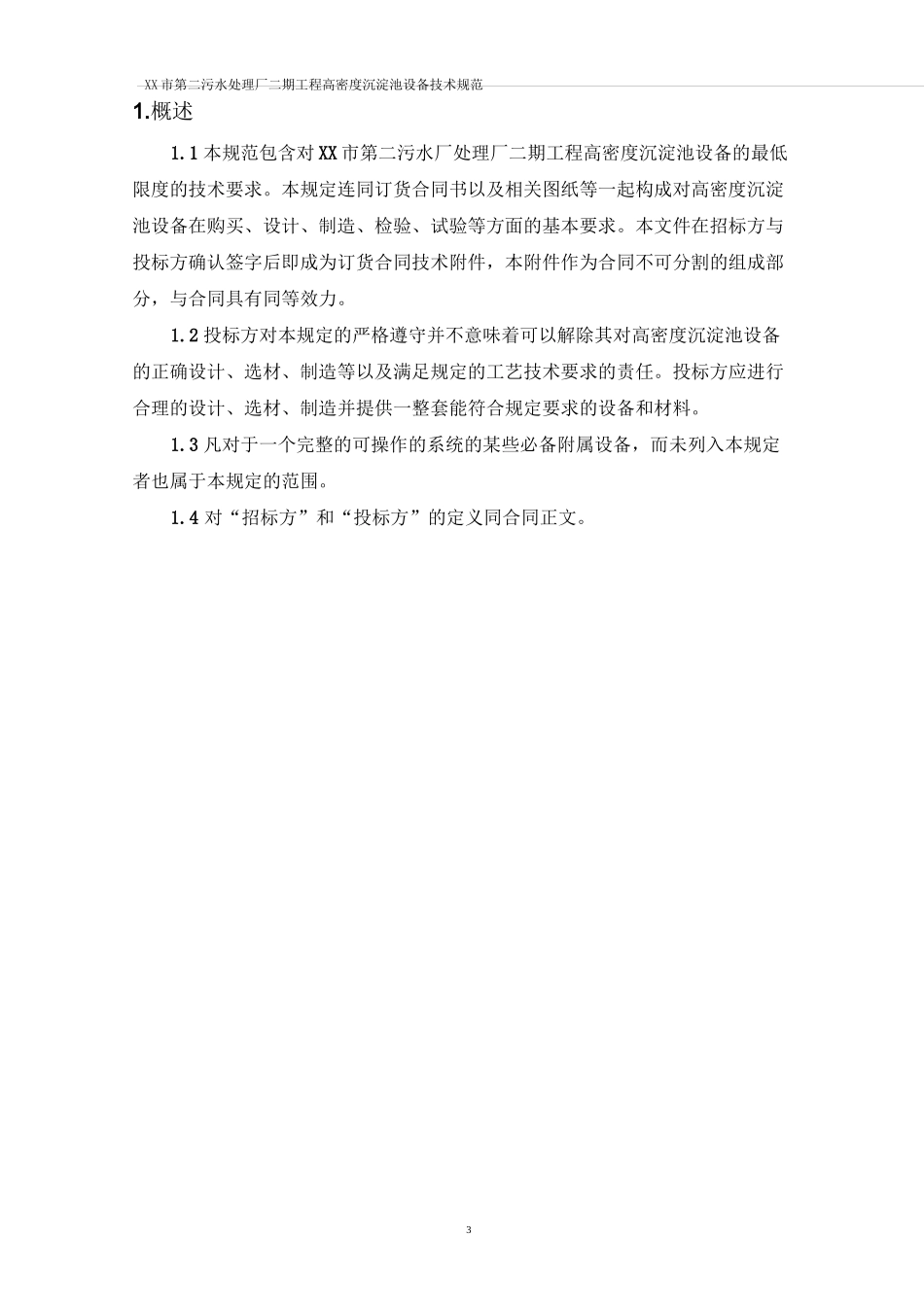

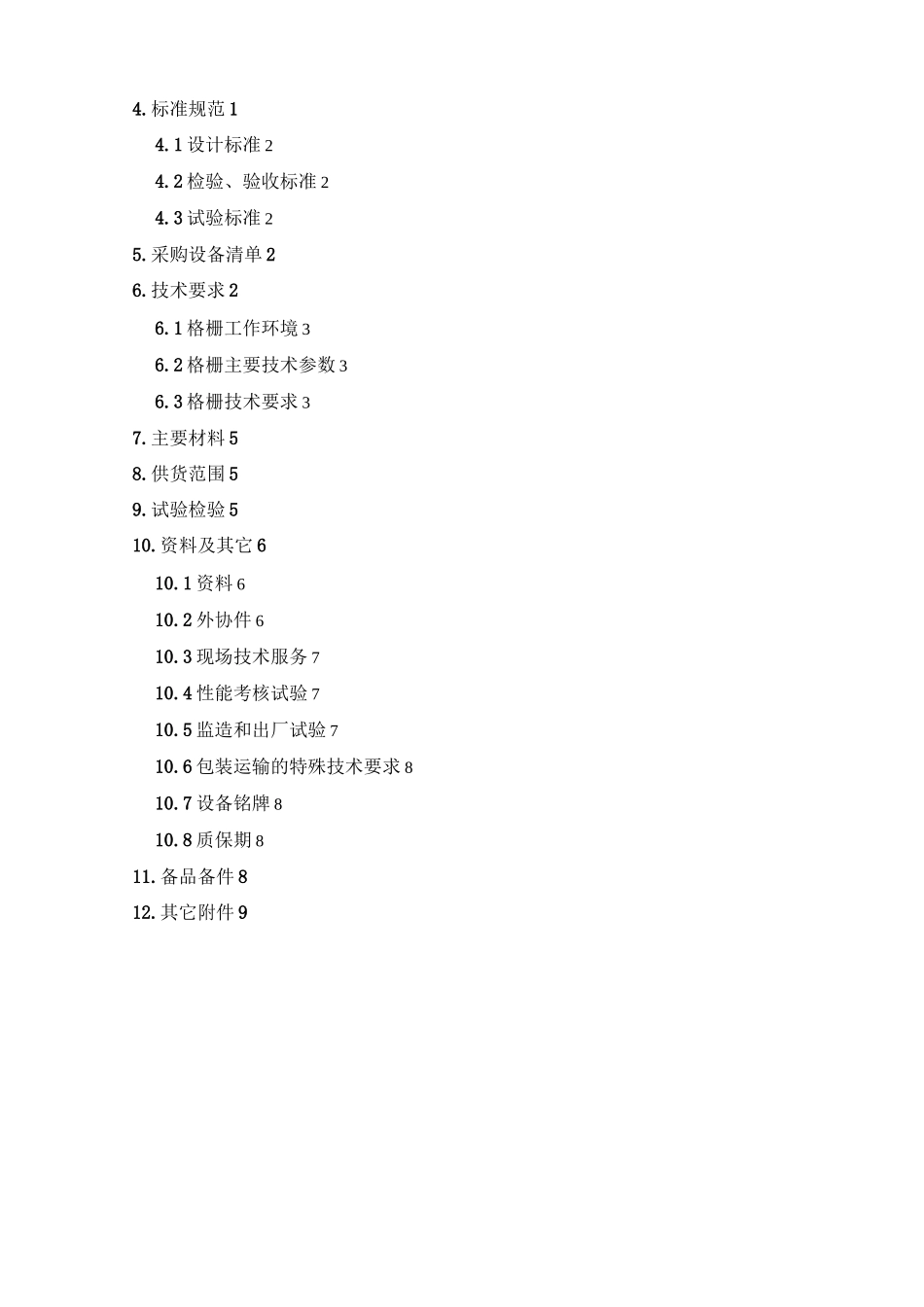

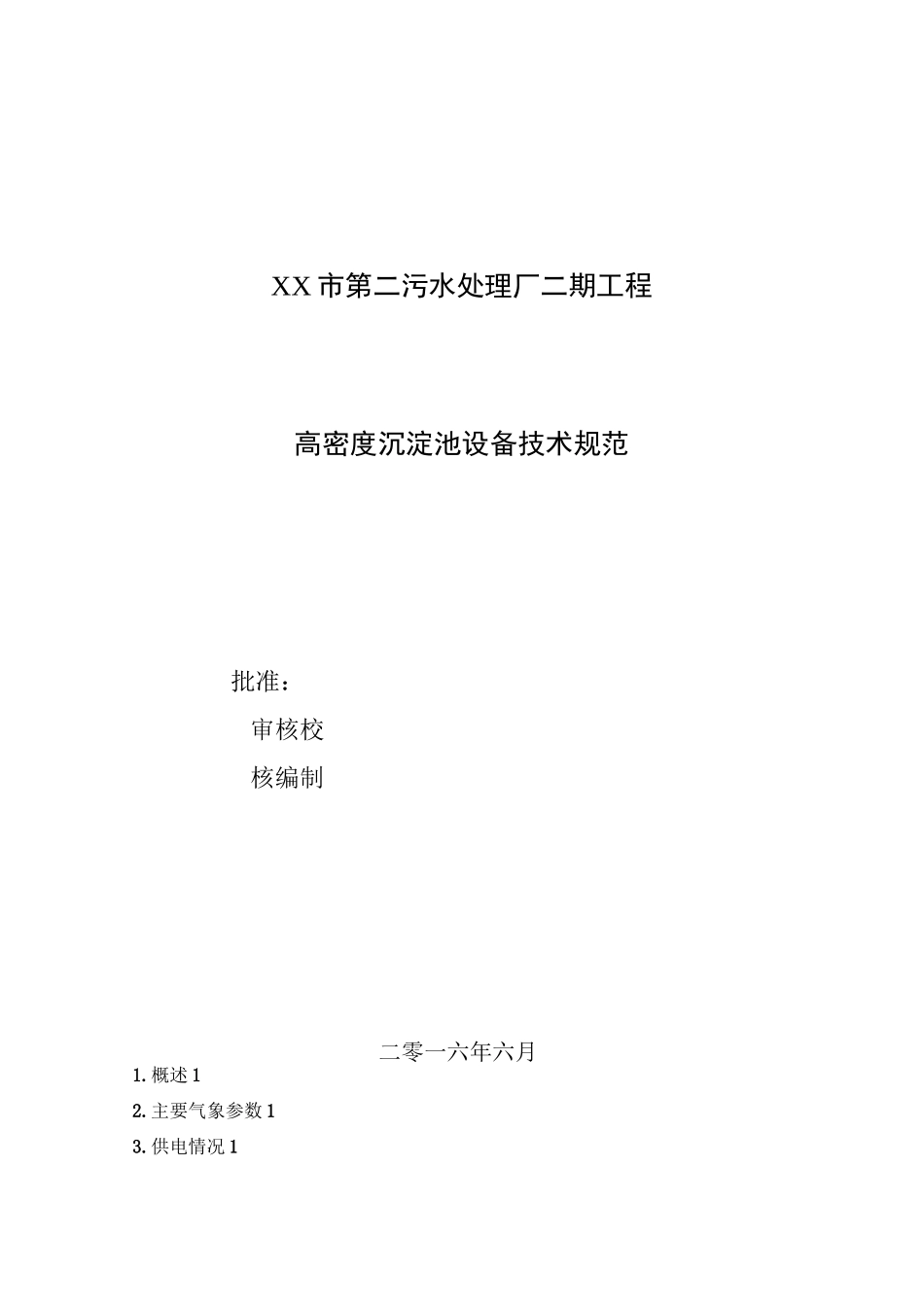

XX市第二污水处理厂二期工程高密度沉淀池设备技术规范批准：审核校核编制二零一六年六月1.概述12.主要气象参数13.供电情况14.标准规范14.1设计标准24.2检验、验收标准24.3试验标准25.采购设备清单26.技术要求26.1格栅工作环境36.2格栅主要技术参数36.3格栅技术要求37.主要材料58.供货范围59.试验检验510.资料及其它610.1资料610.2外协件610.3现场技术服务710.4性能考核试验710.5监造和出厂试验710.6包装运输的特殊技术要求810.7设备铭牌810.8质保期811.备品备件812.其它附件9XX市第二污水处理厂二期工程高密度沉淀池设备技术规范31.概述1.1本规范包含对XX市第二污水厂处理厂二期工程高密度沉淀池设备的最低限度的技术要求。本规定连同订货合同书以及相关图纸等一起构成对高密度沉淀池设备在购买、设计、制造、检验、试验等方面的基本要求。本文件在招标方与投标方确认签字后即成为订货合同技术附件，本附件作为合同不可分割的组成部分，与合同具有同等效力。1.2投标方对本规定的严格遵守并不意味着可以解除其对高密度沉淀池设备的正确设计、选材、制造等以及满足规定的工艺技术要求的责任。投标方应进行合理的设计、选材、制造并提供一整套能符合规定要求的设备和材料。1.3凡对于一个完整的可操作的系统的某些必备附属设备，而未列入本规定者也属于本规定的范围。1.4对“招标方”和“投标方”的定义同合同正文。XX市第二污水处理厂二期工程高密度沉淀池设备技术规范24.1设计标准HG/T3796.9-2005板式螺旋桨搅拌器HG/T3796.1-2005搅拌器型式及基本参数HJ/T265-2006环境保护产品技术要求刮泥机GCJ/T83-1999供水用斜管GB5226.1-2008机械电气设备第1部分：通用技术条件GB/T8923涂装前钢材表面锈蚀等级和除锈等级GB/T13306标牌GB/T13306机械行业其它相关标准类机电产品包装通用技术条件投标方提供的文件中应包括其生产制造的设备所采用的详细标准清单。4.2检验、验收标准投标方提供。4.3试验标准由制造商提供，如果投标方提供的产品暂无法定标准规定，则投标方在合同签订前，应向招标方提供下述文件供招标方确认（但招标方确认并不意味解除投标方对产品应承担的所有责任）：产品样本（说明书）；有关政府部门的鉴定文件；生产许可证；产品合格证；制造厂商的标准。5.采购设备清单序号设备名称规格性能单位数量备注1混合池快速搅拌器D=0.7m,N=5.0kW,n=27.3r/min,轴长4.0m套2变频调速XX市第二污水处理厂二期工程高密度沉淀池设备技术规范3序号设备名称规格性能单位数量备注2絮凝池低速搅拌器D=1.9m,N=4.0kW,n=27.3r/min，轴长4.0m套2变频调速，配套反应池及导流筒和支撑架3中心传动刮泥机N=0.55kW，直径12m，水深6.0m套2刮泥、浓缩4斜管及配套内切圆直径80mm斜长1.0m壁厚0.8mmm2330含斜管支撑乙丙共聚5集水槽11000mmx400mmx400mm,槽壁厚4mm个12不锈钢3046仪表套1注：高密度沉淀池除螺杆泵外设备成套提供牛并负责安装、调试。螺杆泵由业主供货，由通用设备中标方负责安装、调试。螺杆泵的控制连接至高密度沉淀池现场PLC控制柜中，与高密度沉淀池设备一起实现远程、现场控制。6.技术要求6.1高密度沉淀池设备工作环境本技术规范书采购的高密度沉淀池设备用于XX市第二污水处理厂二期工程高密度沉淀池，用于去除污水中的SS等污染物。工作场所：室外环境温度：-15.5°C〜42°C介质温度：5°C〜30°C工作制：24h/d安装地点：高密度沉淀池6.2高密度沉淀池设备主要技术参数详见采购设备清单。6.3高密度沉淀池设备技术要求（1）性能保证：XX市第二污水处理厂二期工程高密度沉淀池设备技术规范4供方应保证高密度沉淀池出水水质达到处理要求，所供设备应可靠、安全、经济、技术先进并经过实践验证。（2）技术要求：本工程高密度沉淀池采用高上升流速的沉淀池设计形式，它将混凝、絮凝、沉淀和污泥浓缩功能集合于一体，并进行污泥回流，提高絮凝、沉淀效果。高密度沉淀池应具有抗悬浮物变化冲击的能力。A•混合系统混合区工艺的作用是将药剂快速均匀地扩散到被处理的水中，要求混合时间短，药剂分散均匀迅速。本系统采用机械混合，通过变频控制搅拌器转速，使药剂迅速扩散到水体以取得良好的混合效果。混...
