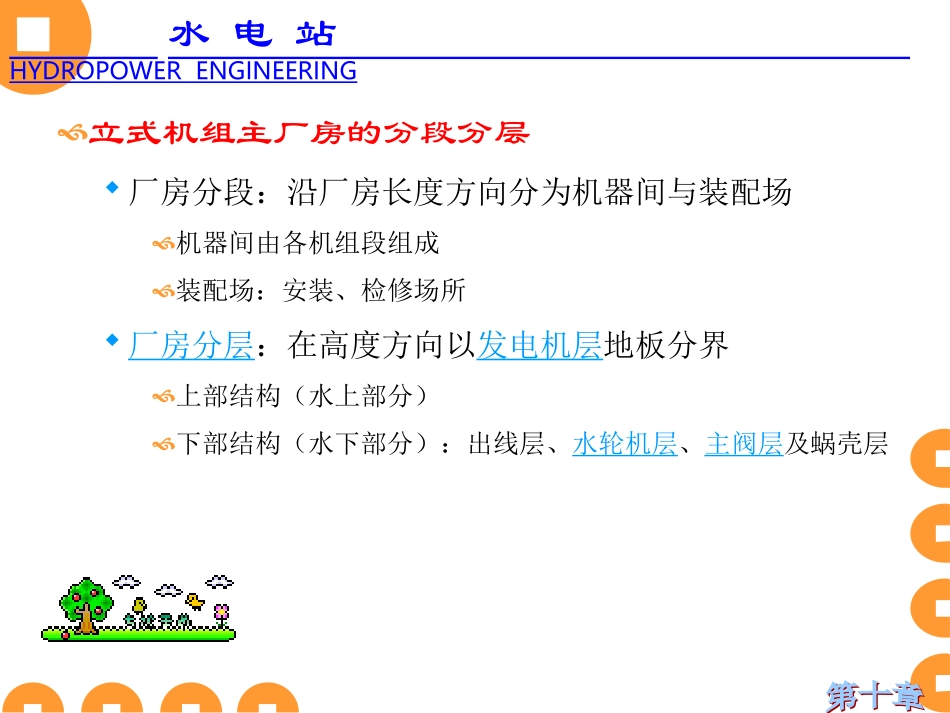

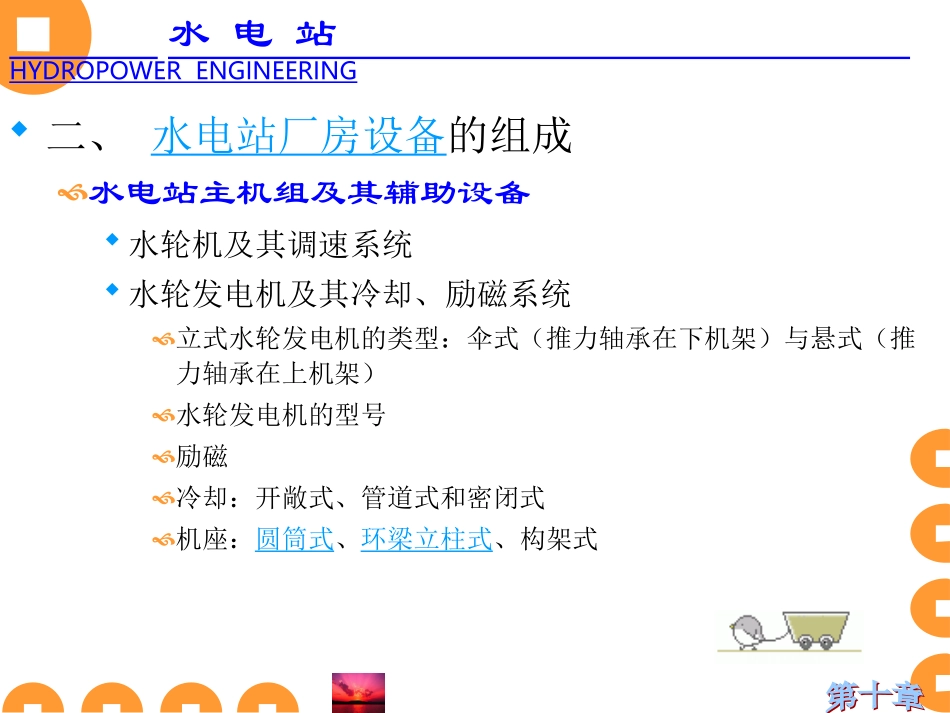

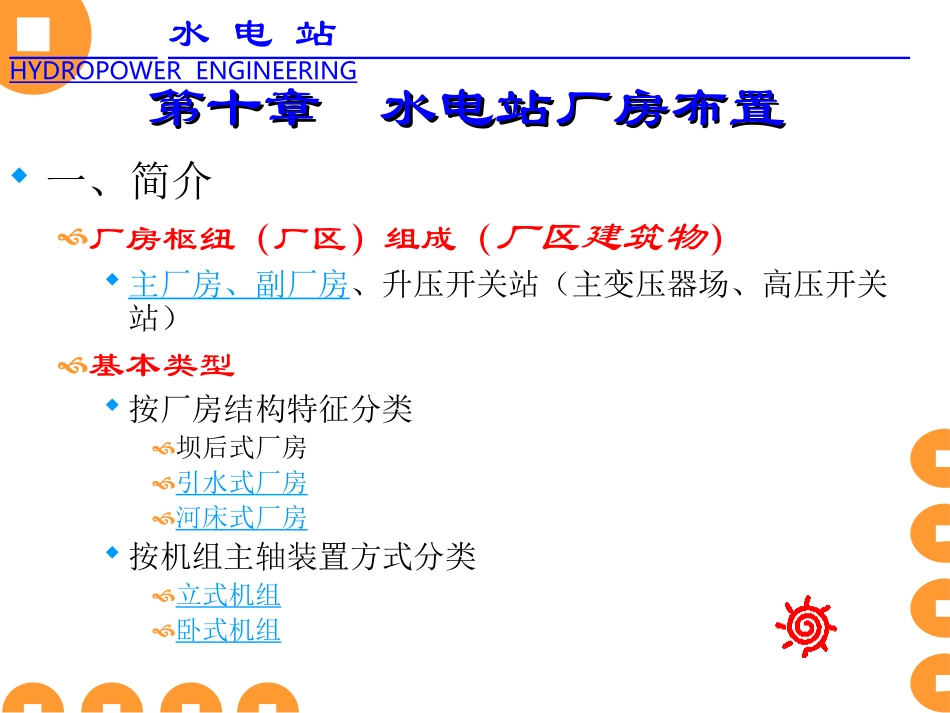

第十章水电站厂房布置第十章水电站厂房布置一、简介厂房枢纽（厂区）组成（厂区建筑物）主厂房、副厂房、升压开关站（主变压器场、高压开关站）基本类型按厂房结构特征分类坝后式厂房引水式厂房河床式厂房按机组主轴装置方式分类立式机组卧式机组水电站HYDROPOWERENGINEERING立式机组主厂房的分段分层厂房分段：沿厂房长度方向分为机器间与装配场机器间由各机组段组成装配场：安装、检修场所厂房分层：在高度方向以发电机层地板分界上部结构（水上部分）下部结构（水下部分）：出线层、水轮机层、主阀层及蜗壳层水电站HYDROPOWERENGINEERING二、水电站厂房设备的组成水电站主机组及其辅助设备水轮机及其调速系统水轮发电机及其冷却、励磁系统立式水轮发电机的类型：伞式（推力轴承在下机架）与悬式（推力轴承在上机架）水轮发电机的型号励磁冷却：开敞式、管道式和密闭式机座：圆筒式、环梁立柱式、构架式水电站HYDROPOWERENGINEERING水电站的电气设备发电机母线、主变、高压引出线、高压开关站、厂用电系统、控制和操作系统、中央控制室水电站的机械控制设备水轮机前阀门、调压阀的操作控制设备以及其它闸门、拦污栅等的操作控制设备水力机组辅助设备水系统、油系统、压缩空气系统起重设备桥式吊车的工作范围桥式吊车的选择：跨度起吊方式水电站HYDROPOWERENGINEERING三、水力机组辅助设备水系统供水系统技术供水、生活供水、消防供水技术供水包括冷却及润滑用水，要保证水质、水温供水方式：水泵供水、自流供水、混合式供水排水系统渗漏排水与检修排水油系统透平油：机组轴承润滑及调速器绝缘油：变压器及油开关油库、事故油槽、油处理设备透平油系统布置在主厂房内，靠近装配场并在其地板下层水电站HYDROPOWER
