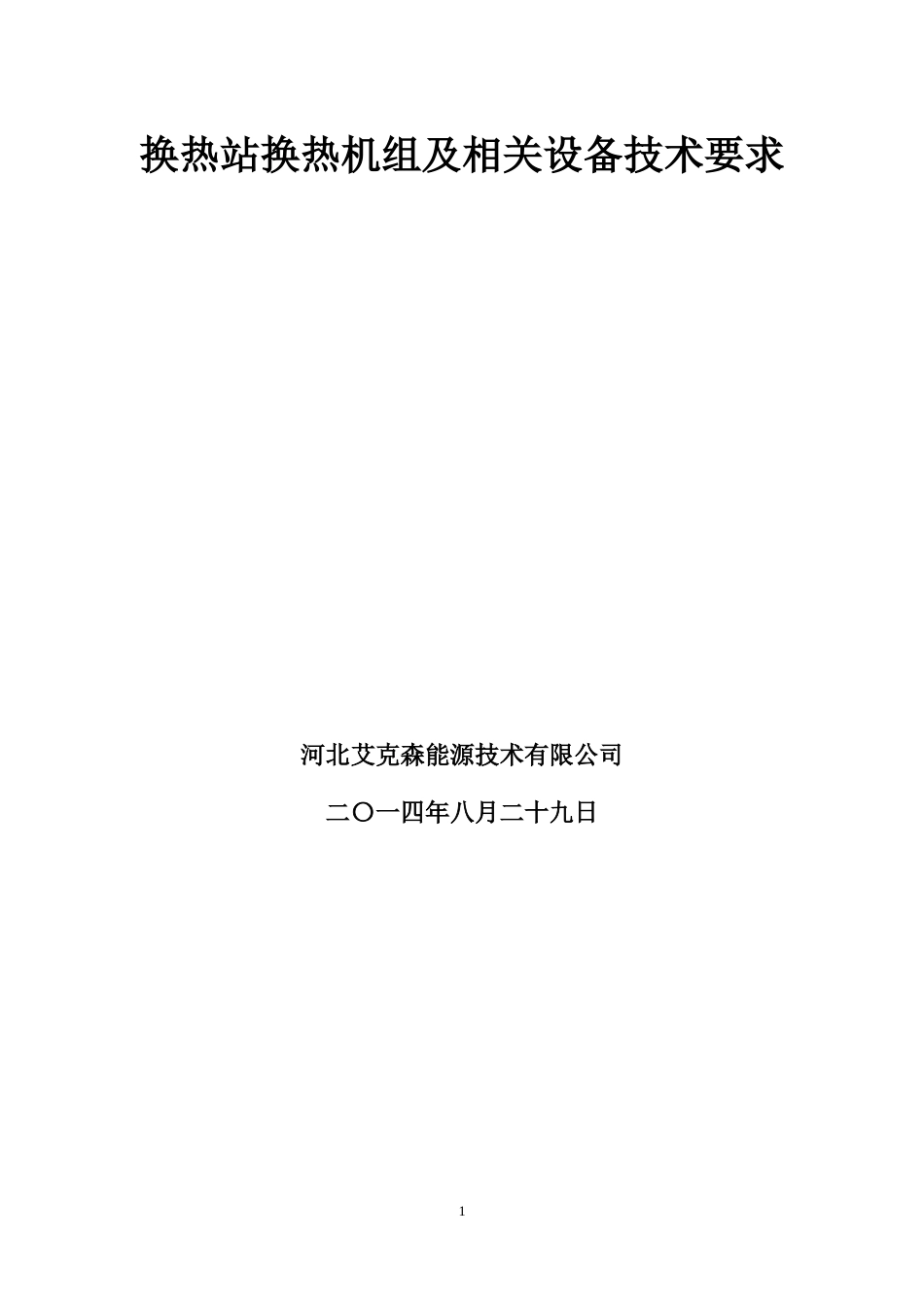

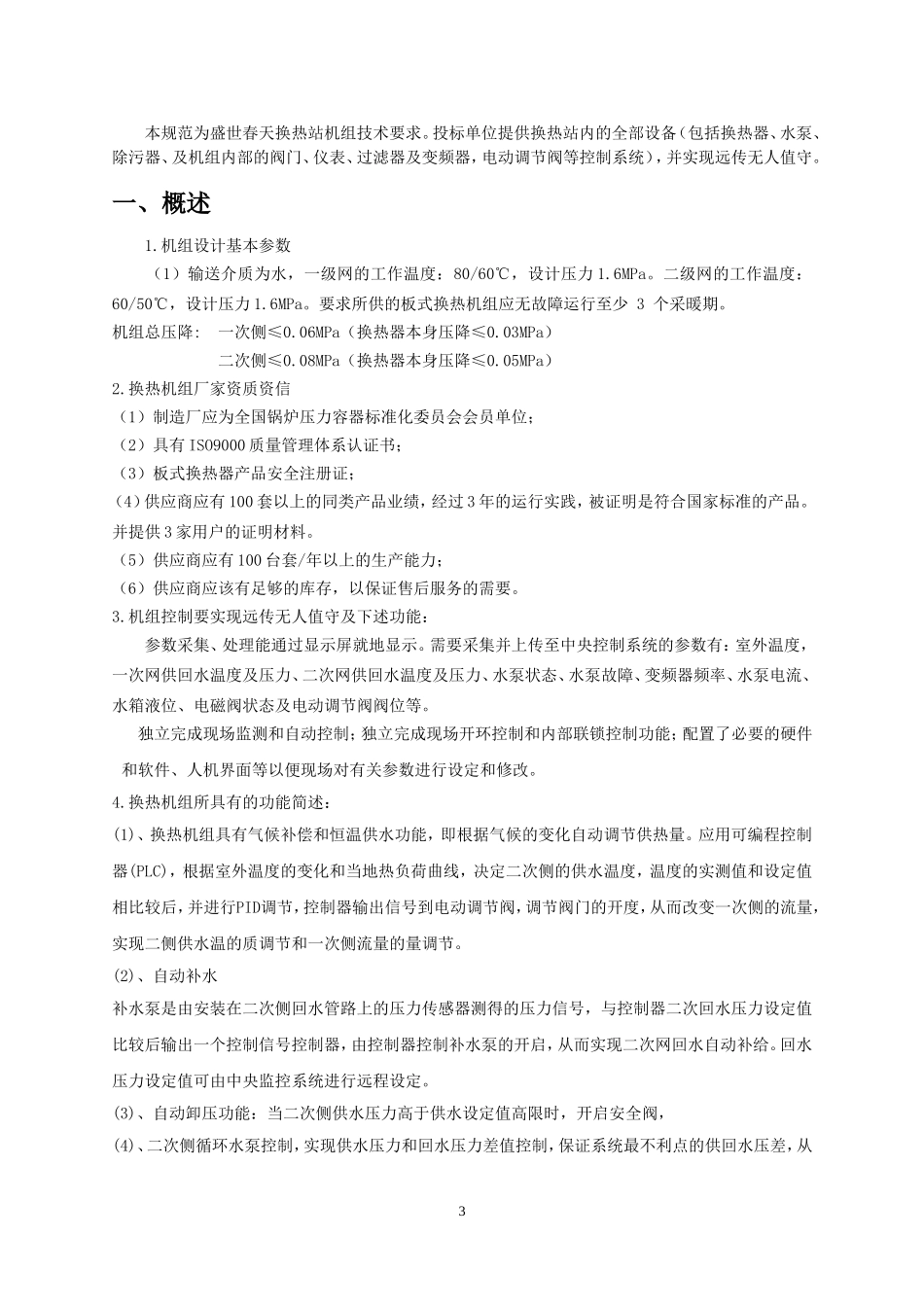

换热站换热机组及相关设备技术要求河北艾克森能源技术有限公司二〇一四年八月二十九日12本规范为盛世春天换热站机组技术要求。投标单位提供换热站内的全部设备（包括换热器、水泵、除污器、及机组内部的阀门、仪表、过滤器及变频器，电动调节阀等控制系统），并实现远传无人值守。一、概述1.机组设计基本参数（1）输送介质为水，一级网的工作温度：80/60℃，设计压力1.6MPa。二级网的工作温度：60/50℃，设计压力1.6MPa。要求所供的板式换热机组应无故障运行至少3个采暖期。机组总压降:一次侧≤0.06MPa（换热器本身压降≤0.03MPa）二次侧≤0.08MPa（换热器本身压降≤0.05MPa）2.换热机组厂家资质资信（1）制造厂应为全国锅炉压力容器标准化委员会会员单位；（2）具有ISO9000质量管理体系认证书；（3）板式换热器产品安全注册证；（4）供应商应有100套以上的同类产品业绩，经过3年的运行实践，被证明是符合国家标准的产品。并提供3家用户的证明材料。（5）供应商应有100台套/年以上的生产能力；（6）供应商应该有足够的库存，以保证售后服务的需要。3.机组控制要实现远传无人值守及下述功能：参数采集、处理能通过显示屏就地显示。需要采集并上传至中央控制系统的参数有：室外温度，一次网供回水温度及压力、二次网供回水温度及压力、水泵状态、水泵故障、变频器频率、水泵电流、水箱液位、电磁阀状态及电动调节阀阀位等。独立完成现场监测和自动控制；独立完成现场开环控制和内部联锁控制功能；配置了必要的硬件和软件、人机界面等以便现场对有关参数进行设定和修改。4.换热机组所具有的功能简述：(1)、换热机组具有气候补偿和恒温供水功能，即根据气候的变化自动调节供热量。应用可编程控制器(PLC)，根据室外温度的变化和当地热负荷曲线，决定二次侧的供水温度，温度的实测值和设定值相比较后，并进行PID调节，控制器输出信号到电动调节阀，调节阀门的开度，从而改变一次侧的流量，实现二侧供水温的质调节和一次侧流量的量调节。(2)、自动补水补水泵是由安装在二次侧回水管路上的压力传感器测得的压力信号，与控制器二次回水压力设定值比较后输出一个控制信号控制器，由控制器控制补水泵的开启，从而实现二次网回水自动补给。回水压力设定值可由中央监控系统进行远程设定。(3)、自动卸压功能：当二次侧供水压力高于供水设定值高限时，开启安全阀，(4)、二次侧循环水泵控制，实现供水压力和回水压力差值控制，保证系统最不利点的供回水压差，从3而保证最不利点正常供暖。压差设定值可由中央监控系统进行远程设定。(5)、二次侧循环水网防气化保护。即二次网循环泵停止，电动调节阀门关闭并且停电后电动调节阀关闭。(6)、开机自检功能：二次侧回水压力设定具有一个超低限保护值（在控制器操作面板上可以调整此值），当二次侧压力没有达到此值时，不能启动循环泵而只能开启补水系统补水，待达到设定值后方可启动循环泵。(7)、顺序启动及泵阀联锁：双板双泵两套水循环系统换热站，当热负荷不足时，只运行一套系统，当第一套系统的循环水泵发生故障时，应自动启动第二套系统的循环水泵。换热站循环水泵运行后电动调节阀才自动开启；当正在运行的循环水泵发故障时，输出报警信号，循环泵停机，电动调节阀关闭。(8)、来电自启满足无人值守功能：板式换热机组在送电后，控制器工作，站自检后自动按顺启动。(9)、失压保护：二次侧回水压力低于超低限设定值时，自动停止循环泵运行，并关闭电动调节阀，自动补水系统投入运行，开始补水。自动补水系统投入运行后二次侧回水压力仍继续降低即发声光信号报警(该信号远传调度中心)。(10)、断电保护：停电后自动关闭电动调节阀，切断热源，控制器及变频器自动复位并使各种设定参数和运行状态参数保持原断电前设置。(11)、超温保护：二次供水温超过85℃(操作面板可调设定值)时，一次侧电动调节阀关闭。一次回水温度超过70℃(操作面板可调设定值)时启动高限制保护，以一次回水温度为目标控制电动调节阀门开度。一次侧供水温度超过130℃是时应立即关闭一次侧电动调节阀并报警。(12)、超压保护：二次供水压力超过设定超高限值(操作面板可调设定值)循环泵...
