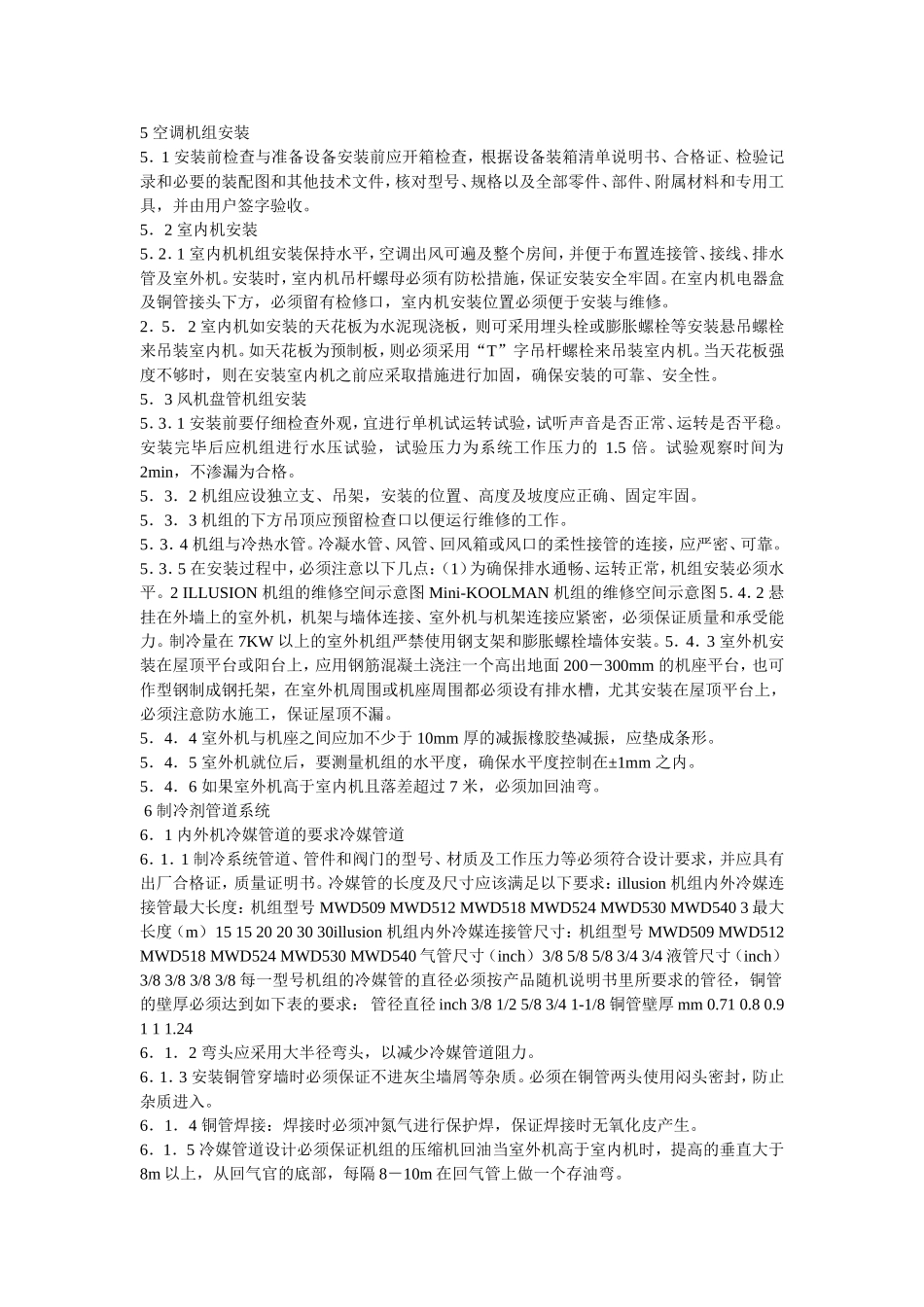

5空调机组安装5．1安装前检查与准备设备安装前应开箱检查，根据设备装箱清单说明书、合格证、检验记录和必要的装配图和其他技术文件，核对型号、规格以及全部零件、部件、附属材料和专用工具，并由用户签字验收。5．2室内机安装5．2．1室内机机组安装保持水平，空调出风可遍及整个房间，并便于布置连接管、接线、排水管及室外机。安装时，室内机吊杆螺母必须有防松措施，保证安装安全牢固。在室内机电器盒及铜管接头下方，必须留有检修口，室内机安装位置必须便于安装与维修。2．5．2室内机如安装的天花板为水泥现浇板，则可采用埋头栓或膨胀螺栓等安装悬吊螺栓来吊装室内机。如天花板为预制板，则必须采用“T”字吊杆螺栓来吊装室内机。当天花板强度不够时，则在安装室内机之前应采取措施进行加固，确保安装的可靠、安全性。5．3风机盘管机组安装5．3．1安装前要仔细检查外观，宜进行单机试运转试验，试听声音是否正常、运转是否平稳。安装完毕后应机组进行水压试验，试验压力为系统工作压力的1.5倍。试验观察时间为2min，不渗漏为合格。5．3．2机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。5．3．3机组的下方吊顶应预留检查口以便运行维修的工作。5．3．4机组与冷热水管。冷凝水管、风管、回风箱或风口的柔性接管的连接，应严密、可靠。5．3．5在安装过程中，必须注意以下几点：（1）为确保排水通畅、运转正常，机组安装必须水平。2ILLUSION机组的维修空间示意图Mini-KOOLMAN机组的维修空间示意图5．4．2悬挂在外墙上的室外机，机架与墙体连接、室外机与机架连接应紧密，必须保证质量和承受能力。制冷量在7KW以上的室外机组严禁使用钢支架和膨胀螺栓墙体安装。5．4．3室外机安装在屋顶平台或阳台上，应用钢筋混凝土浇注一个高出地面200－300mm的机座平台，也可作型钢制成钢托架，在室外机周围或机座周围都必须设有排水槽，尤其安装在屋顶平台上，必须注意防水施工，保证屋顶不漏。5．4．4室外机与机座之间应加不少于10mm厚的减振橡胶垫减振，应垫成条形。5．4．5室外机就位后，要测量机组的水平度，确保水平度控制在±1mm之内。5．4．6如果室外机高于室内机且落差超过7米，必须加回油弯。6制冷剂管道系统6．1内外机冷媒管道的要求冷媒管道6．1．1制冷系统管道、管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证，质量证明书。冷媒管的长度及尺寸应该满足以下要求：illusion机组内外冷媒连接管最大长度：机组型号MWD509MWD512MWD518MWD524MWD530MWD5403最大长度（m）151520203030illusion机组内外冷媒连接管尺寸：机组型号MWD509MWD512MWD518MWD524MWD530MWD540气管尺寸（inch）3/85/85/83/43/4液管尺寸（inch）3/83/83/83/8每一型号机组的冷媒管的直径必须按产品随机说明书里所要求的管径，铜管的壁厚必须达到如下表的要求：管径直径inch3/81/25/83/41-1/8铜管壁厚mm0.710.80.9111.246．1．2弯头应采用大半径弯头，以减少冷媒管道阻力。6．1．3安装铜管穿墙时必须保证不进灰尘墙屑等杂质。必须在铜管两头使用闷头密封，防止杂质进入。6．1．4铜管焊接：焊接时必须冲氮气进行保护焊，保证焊接时无氧化皮产生。6．1．5冷媒管道设计必须保证机组的压缩机回油当室外机高于室内机时，提高的垂直大于8m以上，从回气官的底部，每隔8－10m在回气管上做一个存油弯。6．2铜管安装应符合下列规定：制冷剂配管施工结束后，必须对制冷剂配管进行吹扫（室内机、室外机不参加吹扫），清除管内可能存在的水气、灰尘、垃圾。吹扫只能用氮气，冲洗压力为0.6MPa，反复冲洗，以浅色布检查5min，无污物为合格。系统吹扫干净后，应将系统中阀门的阀芯拆下清洗干净。6．3制冷剂管道施工结束后，应对整个制冷剂管道系统（除室外机外）进行气密性试验及真空度试验。6．4当室外机组带有截止阀时室外机及截止阀不进行保压检漏。7空调水系统7．1本章适应空调工程水系统安装工程，包括冷热水、凝结水系统的设备（不包括末端设备）管道及附件施工质量的检验及验收。7．2冷冻水系统要求7．2．1水系统的流量必须首先通过专业设计人员进行规范设计，使流经每个风机盘管...
