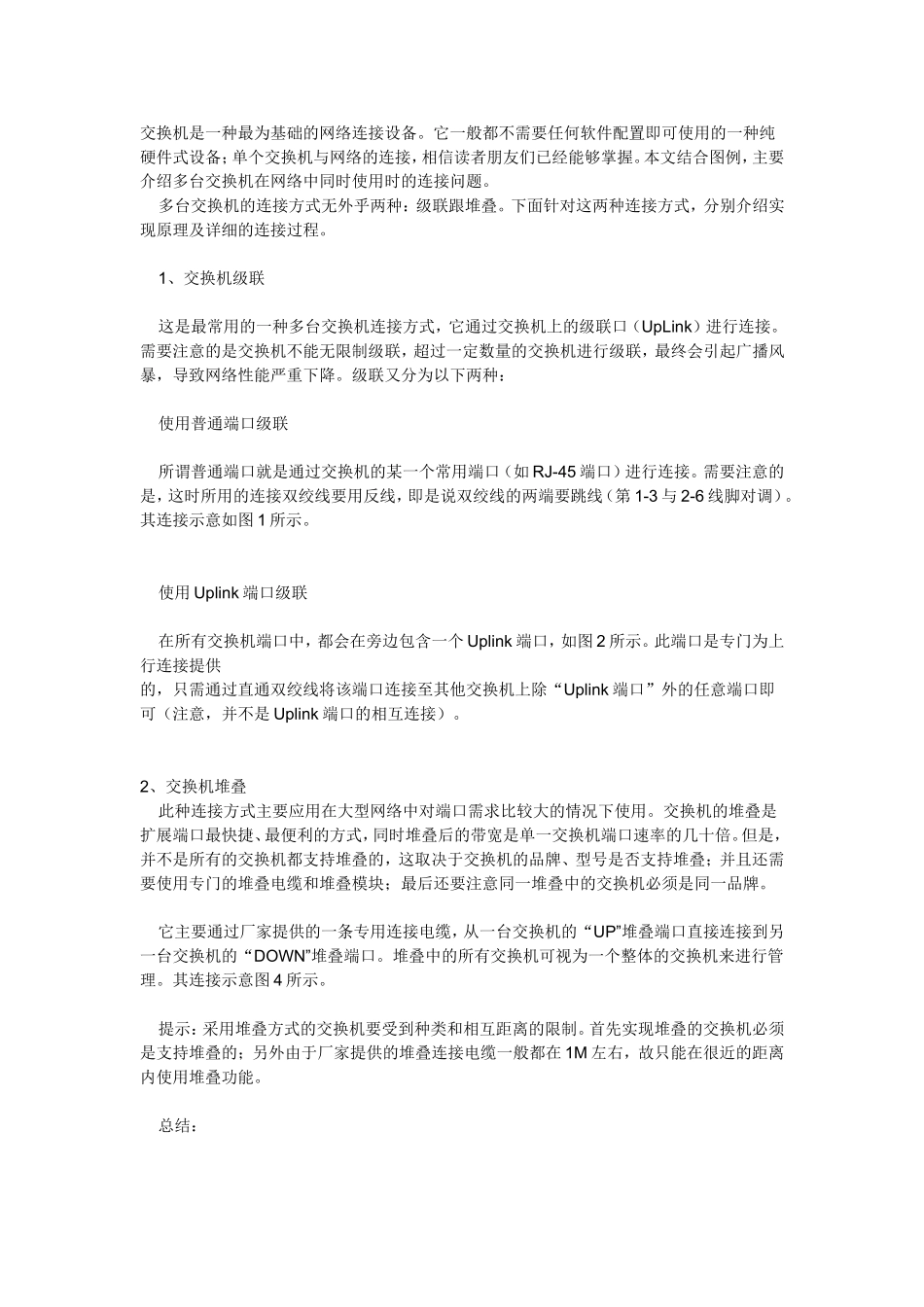

交换机是一种最为基础的网络连接设备。它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。多台交换机的连接方式无外乎两种：级联跟堆叠。下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。1、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。其连接示意如图1所示。使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。2、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。堆叠中的所有交换机可视为一个整体的交换机来进行管理。其连接示意图4所示。提示：采用堆叠方式的交换机要受到种类和相互距离的限制。首先实现堆叠的交换机必须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。总结：综合以上两种方式来看，交换机的级联方式实现简单，只需一根普通的双绞线即可，节约成本而且基本不受距离的限制；而堆叠方式投资相对较大，且只能在很短的距离内连接，实现起来比较困难。但也要认识到，堆叠方式比级联方式具有更好的性能，信号不易衰竭，且通过堆叠方式，可以集中管理多台交换机，大大减化了管理工作量；如果实在需要采用级联，也最好选用Uplink端口的连接方式。因为这可以在最大程度上保证信号强度，如果是普通端口之间的连接，必定会使网络信号严重受损。交换机两种连接方式堆叠与级联基础介绍当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要有两个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。P1．GBIC和SF（1）GBICCiscoGBIC（GigaStackGigabitInterfaceConverter）是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的堆叠，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。此外，借助于光纤，还可实现与远程高速主干网络的连接。GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。●级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-TGBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Base-SXGBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LHGBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZXGBIC，适用于长波单模光纤，最长传输距离为70千米~100千米。1000Base-TGBIC模块1000Base-SXGBIC模块GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。如图3所示为安装在CiscoCatalyst4006千兆以太网模块中的GBIC。安装在GBIC插槽中的GBIC模块●堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。如图4所示...
