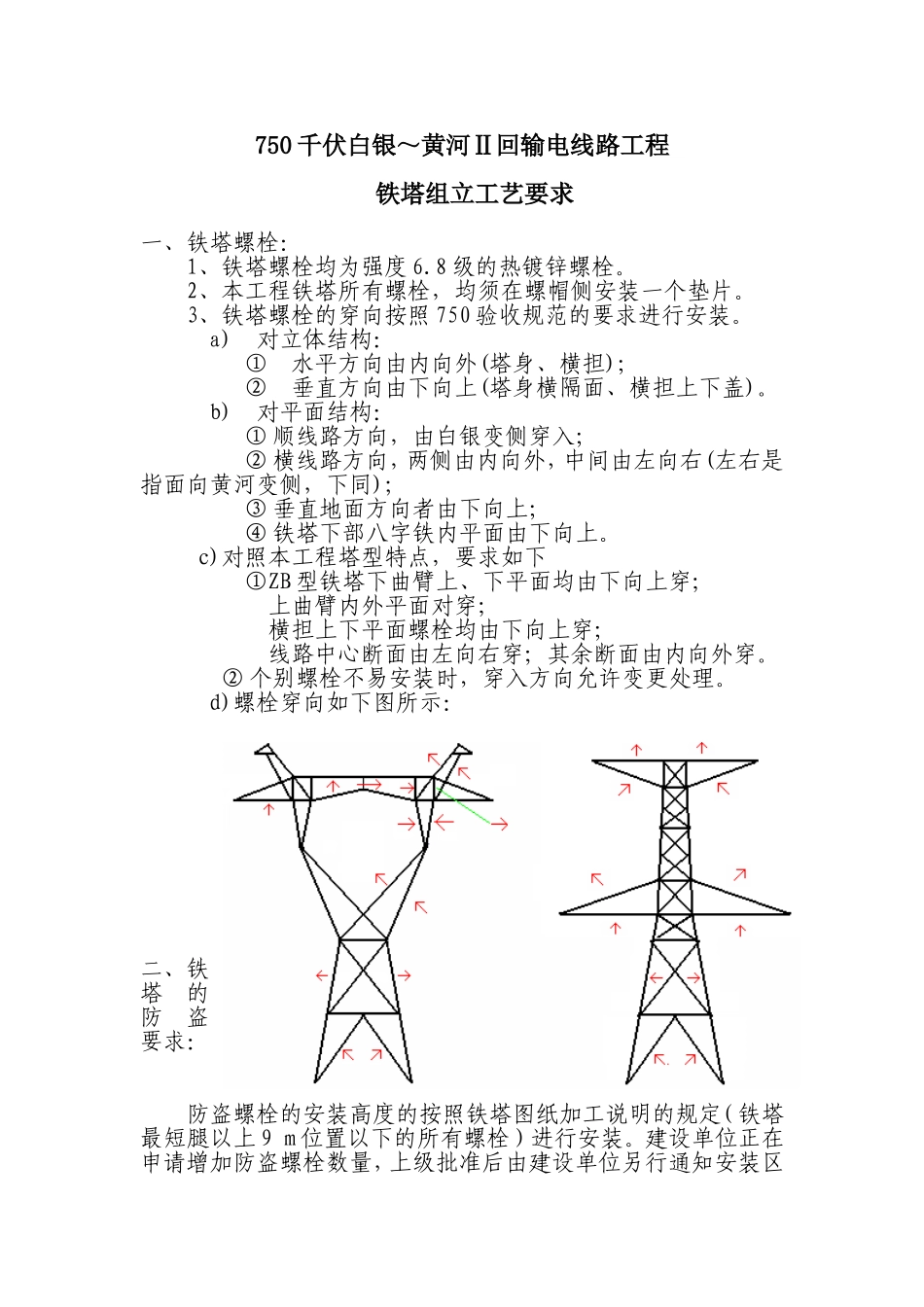

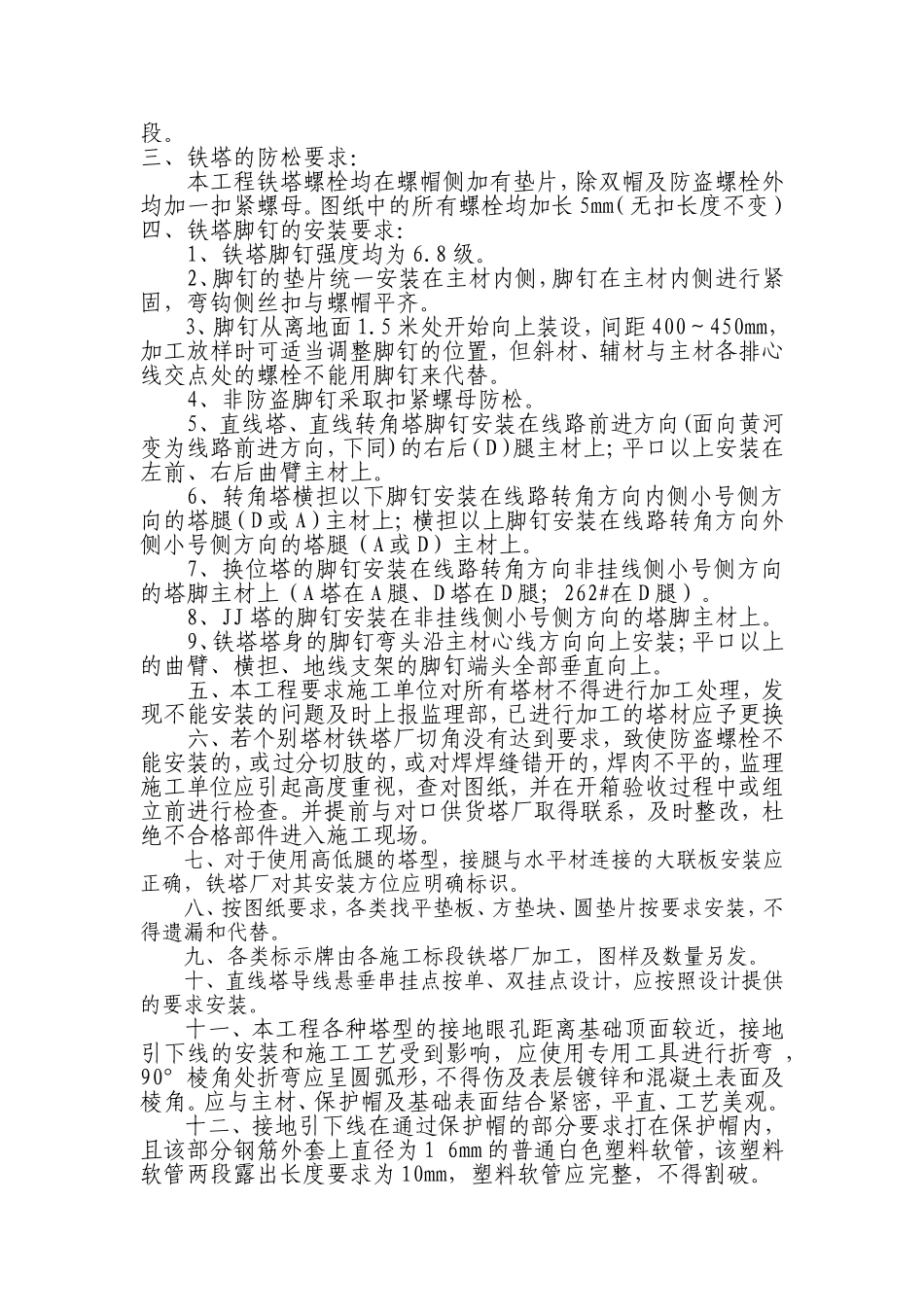

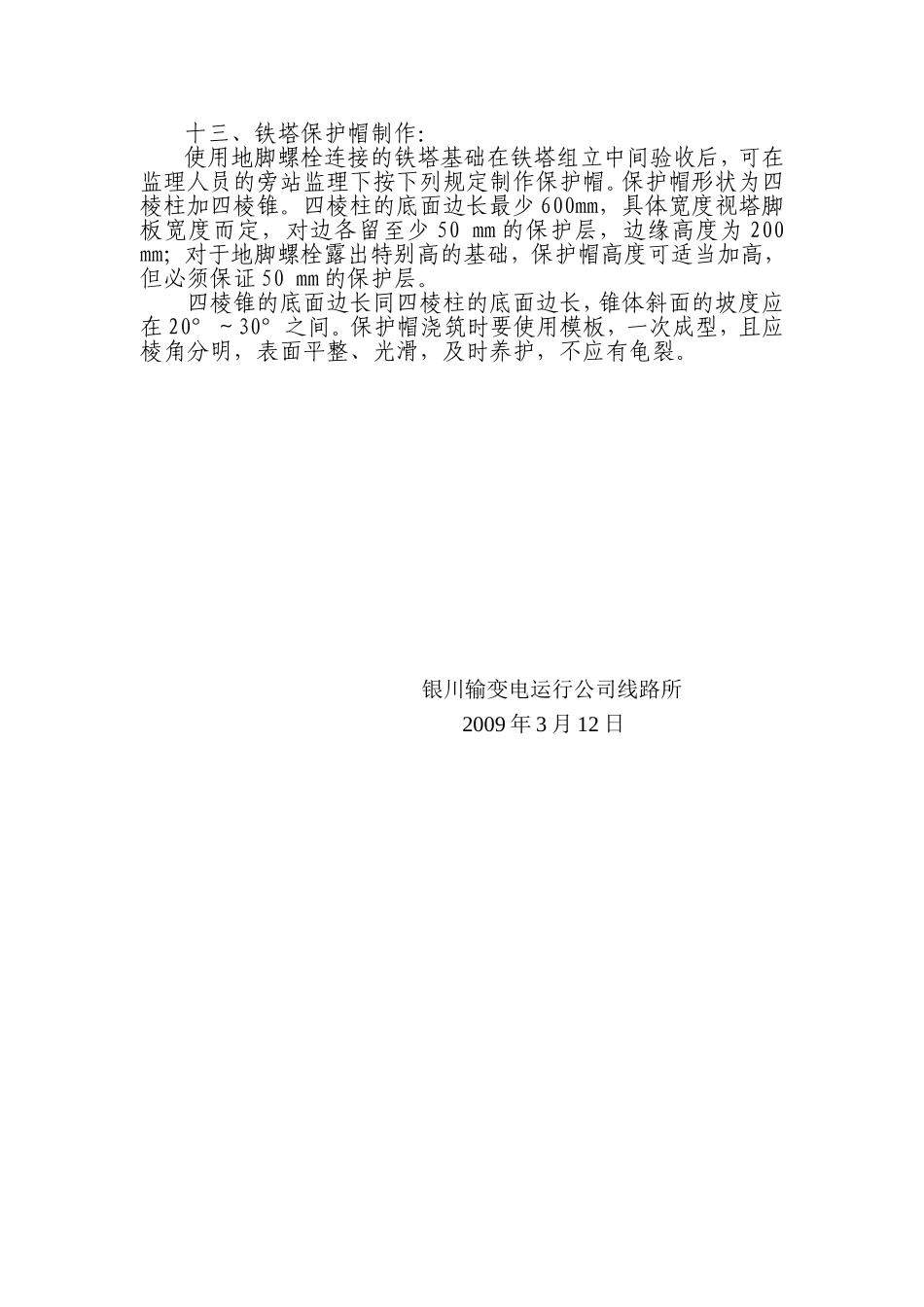

750千伏白银～黄河Ⅱ回输电线路工程铁塔组立工艺要求一、铁塔螺栓：1、铁塔螺栓均为强度6.8级的热镀锌螺栓。2、本工程铁塔所有螺栓，均须在螺帽侧安装一个垫片。3、铁塔螺栓的穿向按照750验收规范的要求进行安装。a)对立体结构：①水平方向由内向外(塔身、横担)；②垂直方向由下向上(塔身横隔面、横担上下盖)。b)对平面结构：①顺线路方向，由白银变侧穿入；②横线路方向，两侧由内向外，中间由左向右(左右是指面向黄河变侧，下同)；③垂直地面方向者由下向上；④铁塔下部八字铁内平面由下向上。c)对照本工程塔型特点，要求如下①ZB型铁塔下曲臂上、下平面均由下向上穿；上曲臂内外平面对穿；横担上下平面螺栓均由下向上穿；线路中心断面由左向右穿；其余断面由内向外穿。②个别螺栓不易安装时，穿入方向允许变更处理。d)螺栓穿向如下图所示：二、铁塔的防盗要求：防盗螺栓的安装高度的按照铁塔图纸加工说明的规定（铁塔最短腿以上9m位置以下的所有螺栓）进行安装。建设单位正在申请增加防盗螺栓数量，上级批准后由建设单位另行通知安装区段。三、铁塔的防松要求：本工程铁塔螺栓均在螺帽侧加有垫片，除双帽及防盗螺栓外均加一扣紧螺母。图纸中的所有螺栓均加长5mm（无扣长度不变）四、铁塔脚钉的安装要求：1、铁塔脚钉强度均为6.8级。2、脚钉的垫片统一安装在主材内侧，脚钉在主材内侧进行紧固，弯钩侧丝扣与螺帽平齐。3、脚钉从离地面1.5米处开始向上装设，间距400～450mm，加工放样时可适当调整脚钉的位置，但斜材、辅材与主材各排心线交点处的螺栓不能用脚钉来代替。4、非防盗脚钉采取扣紧螺母防松。5、直线塔、直线转角塔脚钉安装在线路前进方向(面向黄河变为线路前进方向，下同)的右后（D）腿主材上；平口以上安装在左前、右后曲臂主材上。6、转角塔横担以下脚钉安装在线路转角方向内侧小号侧方向的塔腿（D或A）主材上；横担以上脚钉安装在线路转角方向外侧小号侧方向的塔腿（A或D）主材上。7、换位塔的脚钉安装在线路转角方向非挂线侧小号侧方向的塔脚主材上（A塔在A腿、D塔在D腿；262#在D腿）。8、JJ塔的脚钉安装在非挂线侧小号侧方向的塔脚主材上。9、铁塔塔身的脚钉弯头沿主材心线方向向上安装；平口以上的曲臂、横担、地线支架的脚钉端头全部垂直向上。五、本工程要求施工单位对所有塔材不得进行加工处理，发现不能安装的问题及时上报监理部，已进行加工的塔材应予更换六、若个别塔材铁塔厂切角没有达到要求，致使防盗螺栓不能安装的，或过分切肢的，或对焊焊缝错开的，焊肉不平的，监理施工单位应引起高度重视，查对图纸，并在开箱验收过程中或组立前进行检查。并提前与对口供货塔厂取得联系，及时整改，杜绝不合格部件进入施工现场。七、对于使用高低腿的塔型，接腿与水平材连接的大联板安装应正确，铁塔厂对其安装方位应明确标识。八、按图纸要求，各类找平垫板、方垫块、圆垫片按要求安装，不得遗漏和代替。九、各类标示牌由各施工标段铁塔厂加工，图样及数量另发。十、直线塔导线悬垂串挂点按单、双挂点设计，应按照设计提供的要求安装。十一、本工程各种塔型的接地眼孔距离基础顶面较近，接地引下线的安装和施工工艺受到影响，应使用专用工具进行折弯，90°棱角处折弯应呈圆弧形，不得伤及表层镀锌和混凝土表面及棱角。应与主材、保护帽及基础表面结合紧密，平直、工艺美观。十二、接地引下线在通过保护帽的部分要求打在保护帽内，且该部分钢筋外套上直径为16mm的普通白色塑料软管，该塑料软管两段露出长度要求为10mm，塑料软管应完整，不得割破。十三、铁塔保护帽制作：使用地脚螺栓连接的铁塔基础在铁塔组立中间验收后，可在监理人员的旁站监理下按下列规定制作保护帽。保护帽形状为四棱柱加四棱锥。四棱柱的底面边长最少600mm，具体宽度视塔脚板宽度而定，对边各留至少50mm的保护层，边缘高度为200mm；对于地脚螺栓露出特别高的基础，保护帽高度可适当加高，但必须保证50mm的保护层。四棱锥的底面边长同四棱柱的底面边长，锥体斜面的坡度应在20°～30°之间。保护帽浇筑时要使用模板，一次成型，且应棱角分明，表面平整、光滑，及时养护，不应有龟裂。银川输变电运行公司线路所2009年3月12日
