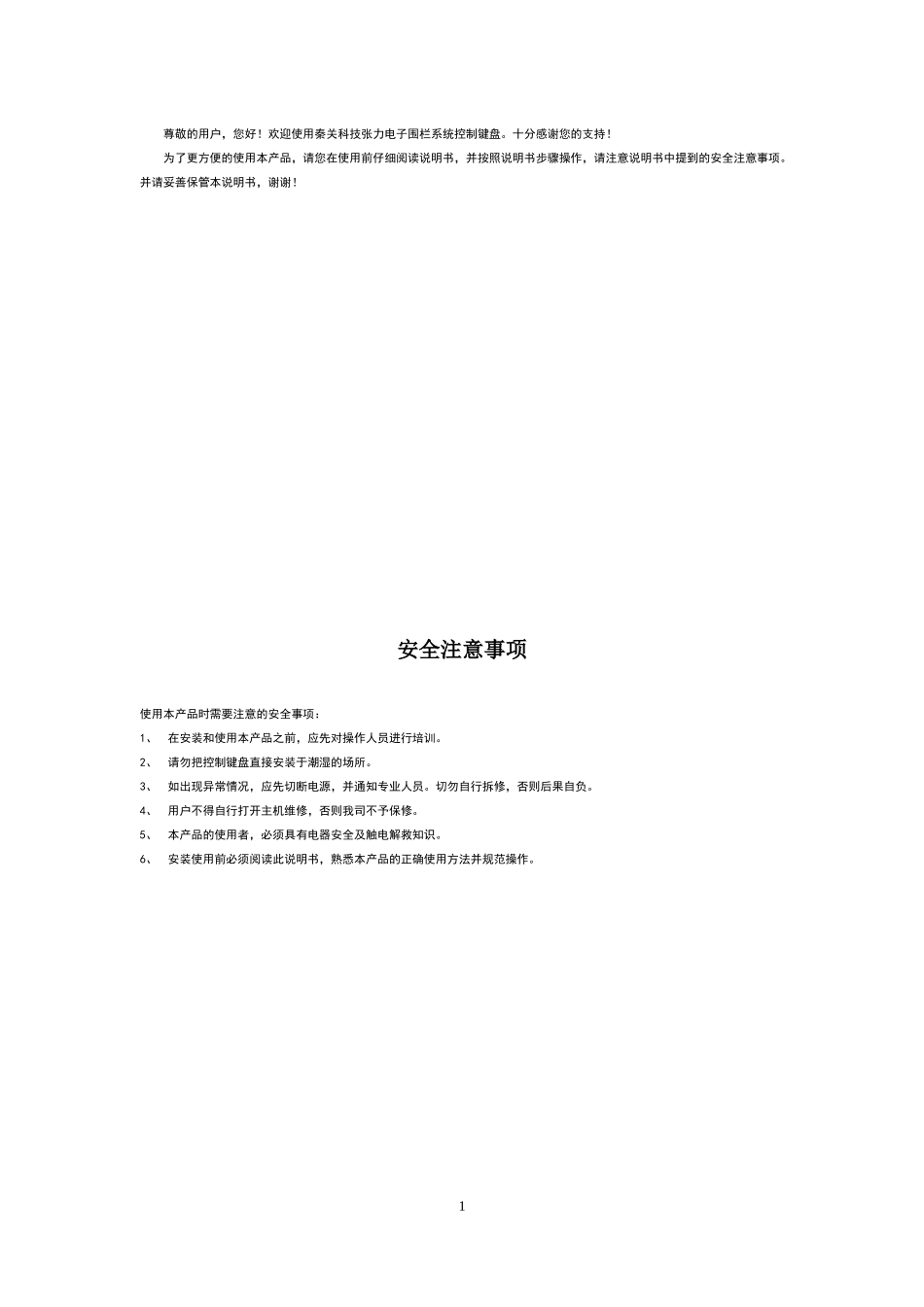

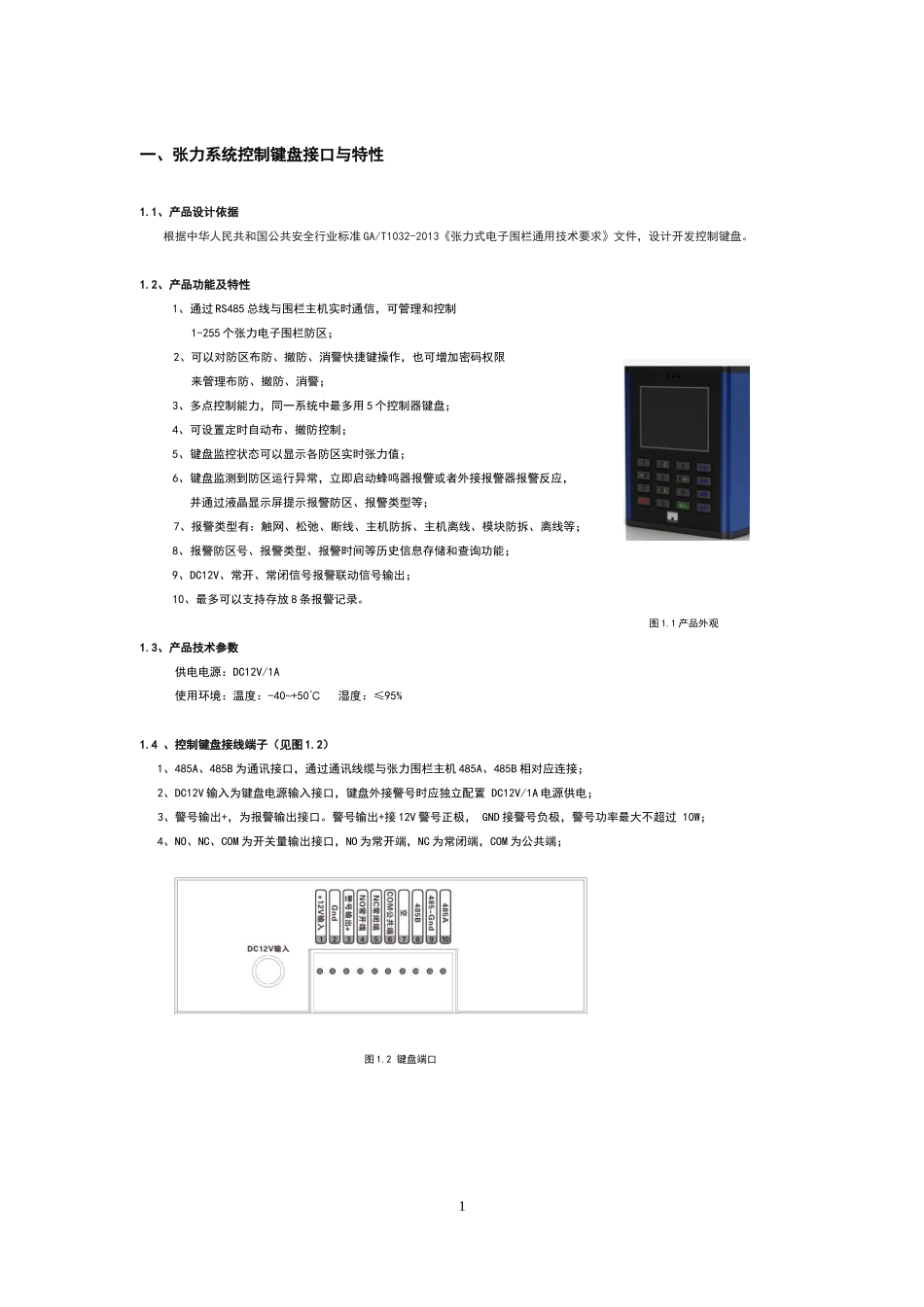

尊敬的用户，您好！欢迎使用秦关科技张力电子围栏系统控制键盘。十分感谢您的支持！为了更方便的使用本产品，请您在使用前仔细阅读说明书，并按照说明书步骤操作，请注意说明书中提到的安全注意事项。并请妥善保管本说明书，谢谢！安全注意事项使用本产品时需要注意的安全事项：1、在安装和使用本产品之前，应先对操作人员进行培训。2、请勿把控制键盘直接安装于潮湿的场所。3、如出现异常情况，应先切断电源，并通知专业人员。切勿自行拆修，否则后果自负。4、用户不得自行打开主机维修，否则我司不予保修。5、本产品的使用者，必须具有电器安全及触电解救知识。6、安装使用前必须阅读此说明书，熟悉本产品的正确使用方法并规范操作。1目录一、张力系统控制键盘接口与特性……………………………………………………………………………………………………11.1、产品设计依据……………………………………………………………………………………………………………………11.2、产品功能及特性………………………………………………………………………………………………………………11.3、产品技术参数……………………………………………………………………………………………………………………11.4、控制键盘接线端子………………………………………………………………………………………………………………1二、张力系统控制键盘操作说明………………………………………………………………………………………………………1三、张力系统控制键盘菜单设置………………………………………………………………………………………………………23.1、菜单操作按键说明……………………………………………………………………………………………………………23.2、进入和退出主菜单………………………………………………………………………………………………………………23.3、菜单功能介绍……………………………………………………………………………………………………………………22一、张力系统控制键盘接口与特性1.1、产品设计依据根据中华人民共和国公共安全行业标准GA/T1032-2013《张力式电子围栏通用技术要求》文件，设计开发控制键盘。1.2、产品功能及特性1、通过RS485总线与围栏主机实时通信，可管理和控制1-255个张力电子围栏防区；2、可以对防区布防、撤防、消警快捷键操作，也可增加密码权限来管理布防、撤防、消警；3、多点控制能力，同一系统中最多用5个控制器键盘；4、可设置定时自动布、撤防控制；5、键盘监控状态可以显示各防区实时张力值；6、键盘监测到防区运行异常，立即启动蜂鸣器报警或者外接报警器报警反应，并通过液晶显示屏提示报警防区、报警类型等；7、报警类型有：触网、松弛、断线、主机防拆、主机离线、模块防拆、离线等；8、报警防区号、报警类型、报警时间等历史信息存储和查询功能；9、DC12V、常开、常闭信号报警联动信号输出；10、最多可以支持存放8条报警记录。图1.1产品外观1.3、产品技术参数供电电源：DC12V/1A使用环境：温度：-40~+50℃湿度：≤95%1.4、控制键盘接线端子（见图1.2）1、485A、485B为通讯接口，通过通讯线缆与张力围栏主机485A、485B相对应连接；2、DC12V输入为键盘电源输入接口，键盘外接警号时应独立配置DC12V/1A电源供电；3、警号输出+，为报警输出接口。警号输出+接12V警号正极，GND接警号负极，警号功率最大不超过10W；4、NO、NC、COM为开关量输出接口，NO为常开端，NC为常闭端，COM为公共端；图1.2键盘端口1二、张力系统控制键盘操作说明键盘通电“bi”一声之后LCD屏亮起，键盘进行自检，大概5秒钟后进入轮询防区状态，轮流显示各个防区的状态，此LCD界面，我们称之为监控状态。在监控状态下，LCD每秒轮显一个防区，防区正常无报警时，显示防区张力值，有报警时，防区显示对应的报警状态。当有防区报警产生时，LCD屏第一行会固定显示该防区的报警状态，并启动警号，同时产生报警记录。在监控状态下，键盘操作有如下几种：1、布防:防区处于警戒状态，有入侵或其它异常时，会产生报警。布防分全部防区操作和单个防区操作，按...
