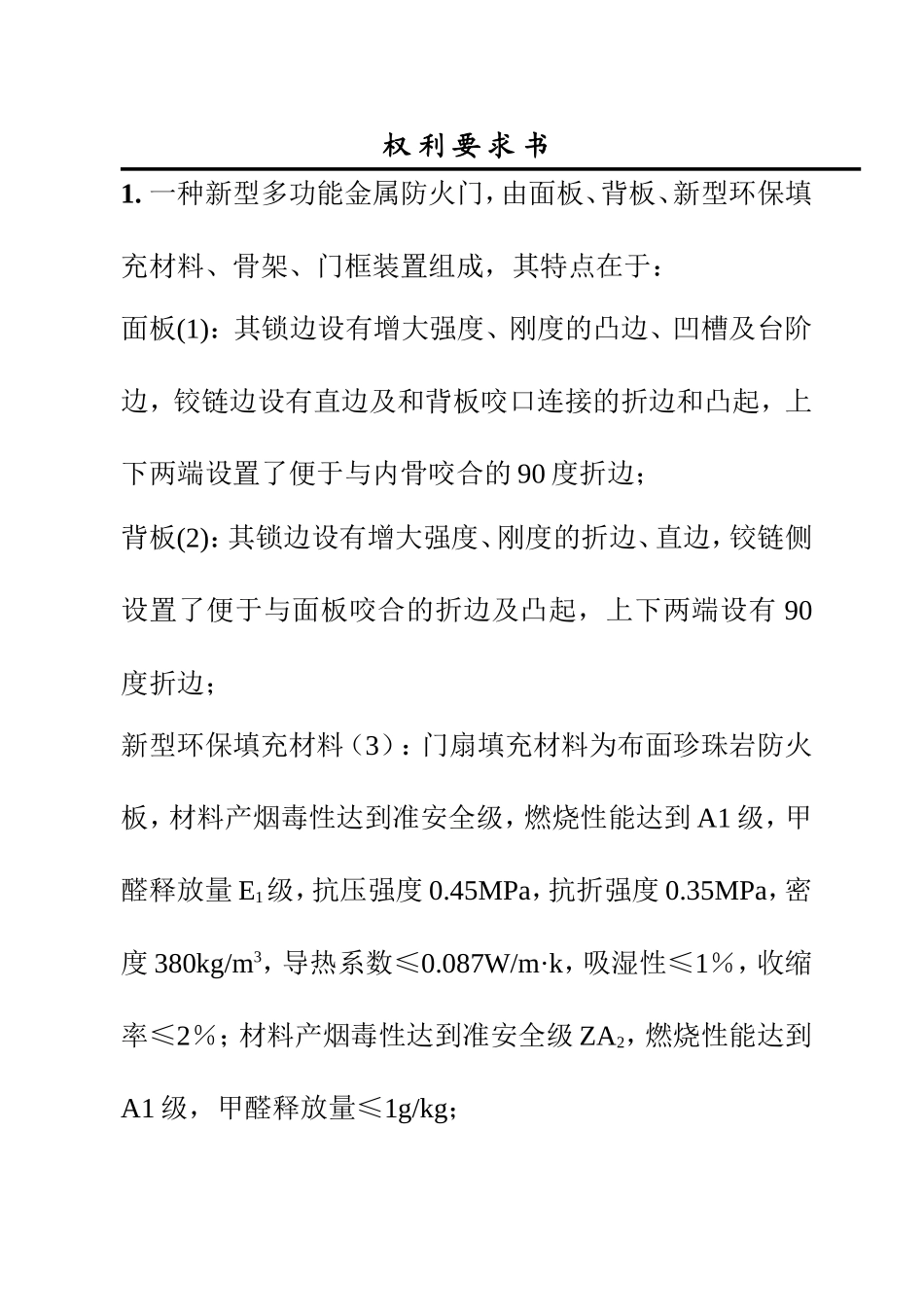

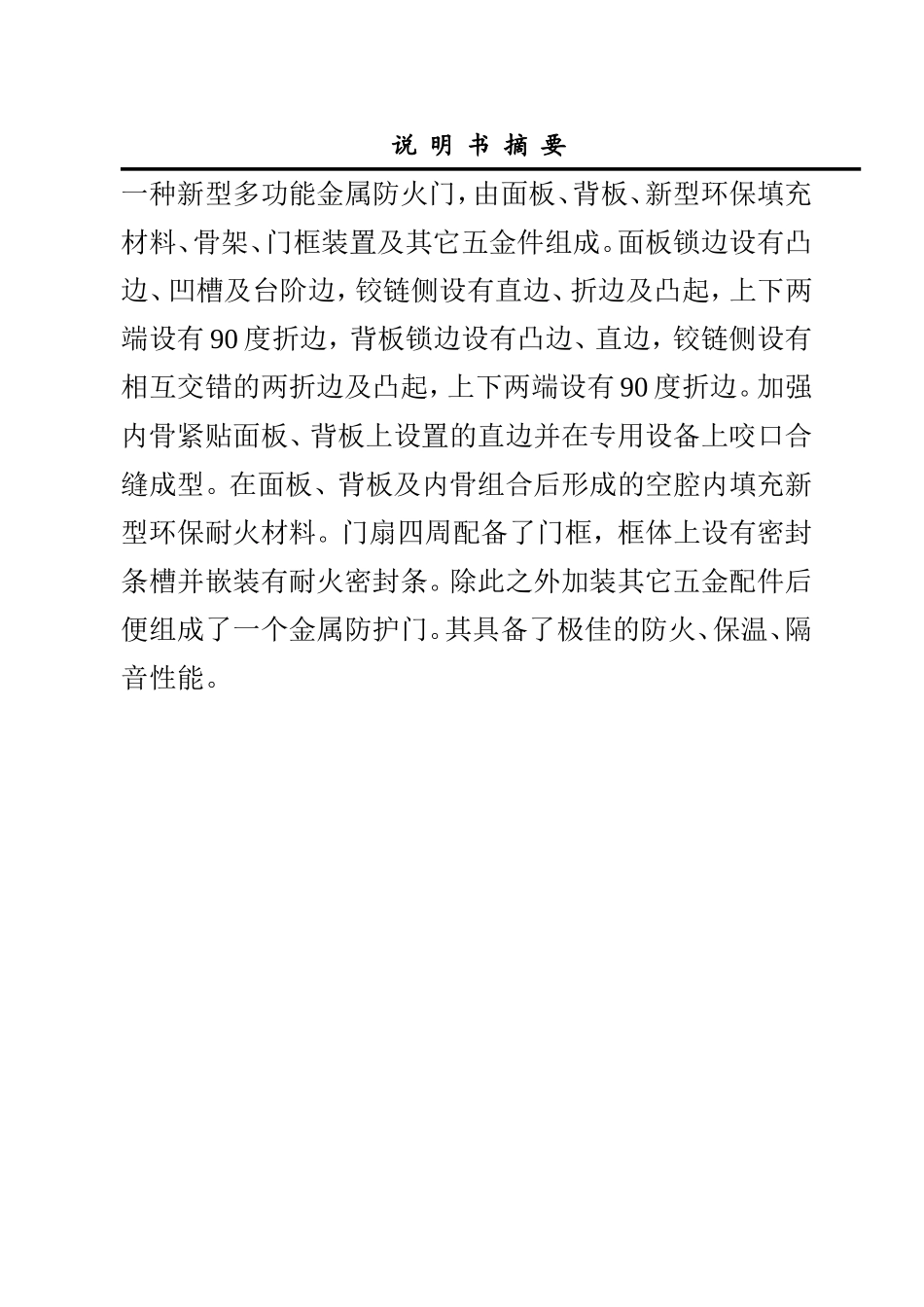

说明书摘要一种新型多功能金属防火门，由面板、背板、新型环保填充材料、骨架、门框装置及其它五金件组成。面板锁边设有凸边、凹槽及台阶边，铰链侧设有直边、折边及凸起，上下两端设有90度折边，背板锁边设有凸边、直边，铰链侧设有相互交错的两折边及凸起，上下两端设有90度折边。加强内骨紧贴面板、背板上设置的直边并在专用设备上咬口合缝成型。在面板、背板及内骨组合后形成的空腔内填充新型环保耐火材料。门扇四周配备了门框，框体上设有密封条槽并嵌装有耐火密封条。除此之外加装其它五金配件后便组成了一个金属防护门。其具备了极佳的防火、保温、隔音性能。权利要求书1.一种新型多功能金属防火门，由面板、背板、新型环保填充材料、骨架、门框装置组成，其特点在于：面板(1)：其锁边设有增大强度、刚度的凸边、凹槽及台阶边，铰链边设有直边及和背板咬口连接的折边和凸起，上下两端设置了便于与内骨咬合的90度折边；背板(2)：其锁边设有增大强度、刚度的折边、直边，铰链侧设置了便于与面板咬合的折边及凸起，上下两端设有90度折边；新型环保填充材料（3）：门扇填充材料为布面珍珠岩防火板，材料产烟毒性达到准安全级，燃烧性能达到A1级，甲醛释放量E1级，抗压强度0.45MPa，抗折强度0.35MPa，密度380kg/m3，导热系数≤0.087W/m·k，吸湿性≤1％，收缩率≤2％；材料产烟毒性达到准安全级ZA2，燃烧性能达到A1级，甲醛释放量≤1g/kg；骨架（4）：其竖立筋，上下横筋均为专用成型机滚压冷弯成型的U形筋，在专用焊接工装上组焊成整体框架结构。2.根据权利要求1所述的金属防火门，其特征在于：面板（1）、背板（2）与骨架（4）相互插装，形成高强度的凸边嵌合结构。3.根据权利要求1所述的金属防火门，其特征在于：面板（1）、背板（2）与骨架（4）相互扣装并压合后，面板（1）、背板（2）的内侧将门扇中空腔体内粘结的新型环保填充材料（3）夹固，由此使得面板（1）、背板（2）、骨架（4）和新型环保填充材料(3)形成一个整体。4.根据权利要求1所述的金属防火门，其特征在于：门框装置由立框(5)及横框(6)组成，立框、横框均采用成型机滚压冷弯成型，设有镶嵌式密封条槽(7)并嵌装有密封条(8)。说明书多功能金属防火门技术领域本实用新型涉及一种用于建筑领域门、窗洞口闭合装置的金属防火门。背景技术以往建筑用户门一般采用木质门或异型管焊接的栅栏门，其本身就不具备防火、保温、隔音的结构设计。近几年逐步发展为钢质平板门，其门扇内部设置了多条加强筋且直接与面板、背板相连，由此不但增加了热传导路径，而且在加强筋与面、背板焊接时会出现点焊痕迹，极大的降低了其防火功能及感观质量。为了保温、隔音人们便在其门框上粘结密封条，此种方法不但使密封条容易损坏，而且在遇到高温或低温时易脱落，保温、隔音性能不好且装饰效果欠佳。发明内容本实用新型的目的在于提供一种金属防火门，其不但具有良好的防火、保温、隔音的功能，而且具有良好的感观效果。一种新型多功能金属防火门，由面板、背板、新型环保填充材料、骨架、门框装置组成，其特点在于：面板：其锁边设有增大强度、刚度的凸边、凹槽及台阶边，铰链边设有直边及和背板咬口连接的折边和凸起，上下两端设置了便于与内骨咬合的90度折边；背板：其锁边设有增大强度、刚度的折边、直边，铰链侧设置了便于与面板咬合的折边及凸起，上下两端设有90度折边；新型环保填充材料：门扇填充材料为布面珍珠岩防火板，材料产烟毒性达到准安全级，燃烧性能达到A1级，甲醛释放量E1级，抗压强度0.45MPa，抗折强度0.35MPa，密度380kg/m3，导热系数≤0.087W/m·k，吸湿性≤1％，收缩率≤2％；材料产烟毒性达到准安全级ZA2，燃烧性能达到A1级，甲醛释放量≤1g/kg；骨架：其竖立筋，上下横筋均为专用成型机滚压冷弯成型的U形筋，在专用焊接工装上组焊成整体框架结构。作为优化，面板、背板与骨架相互插装，形成高强度的凸边嵌合结构。作为优化，面板、背板与骨架相互扣装并压合后，面板、背板的内侧将门扇中空腔体内粘结的新型环保填充材料夹固，由此使得面板、背板、骨架和新型环保填充材料形成一个整体。作为优化，门框装置由立框...
