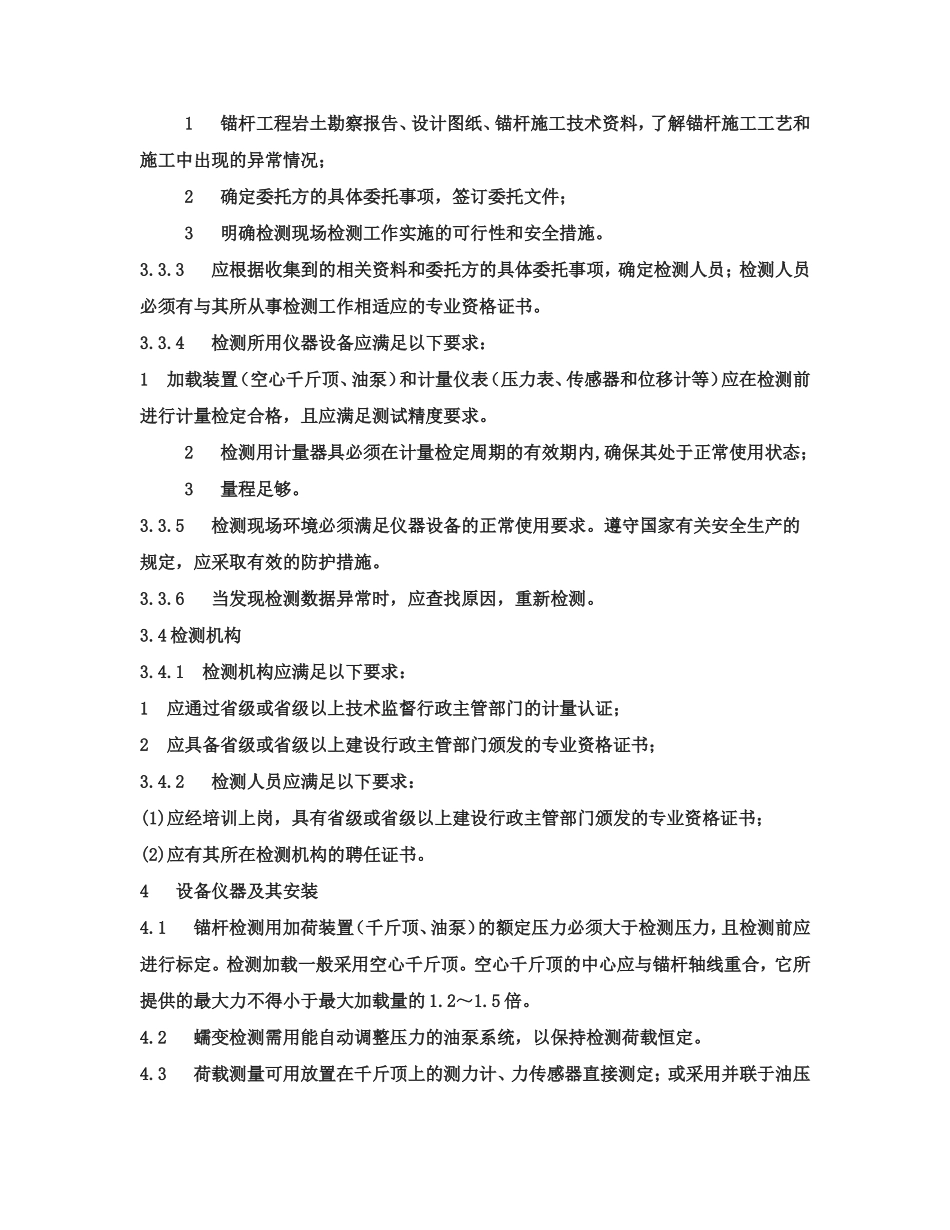

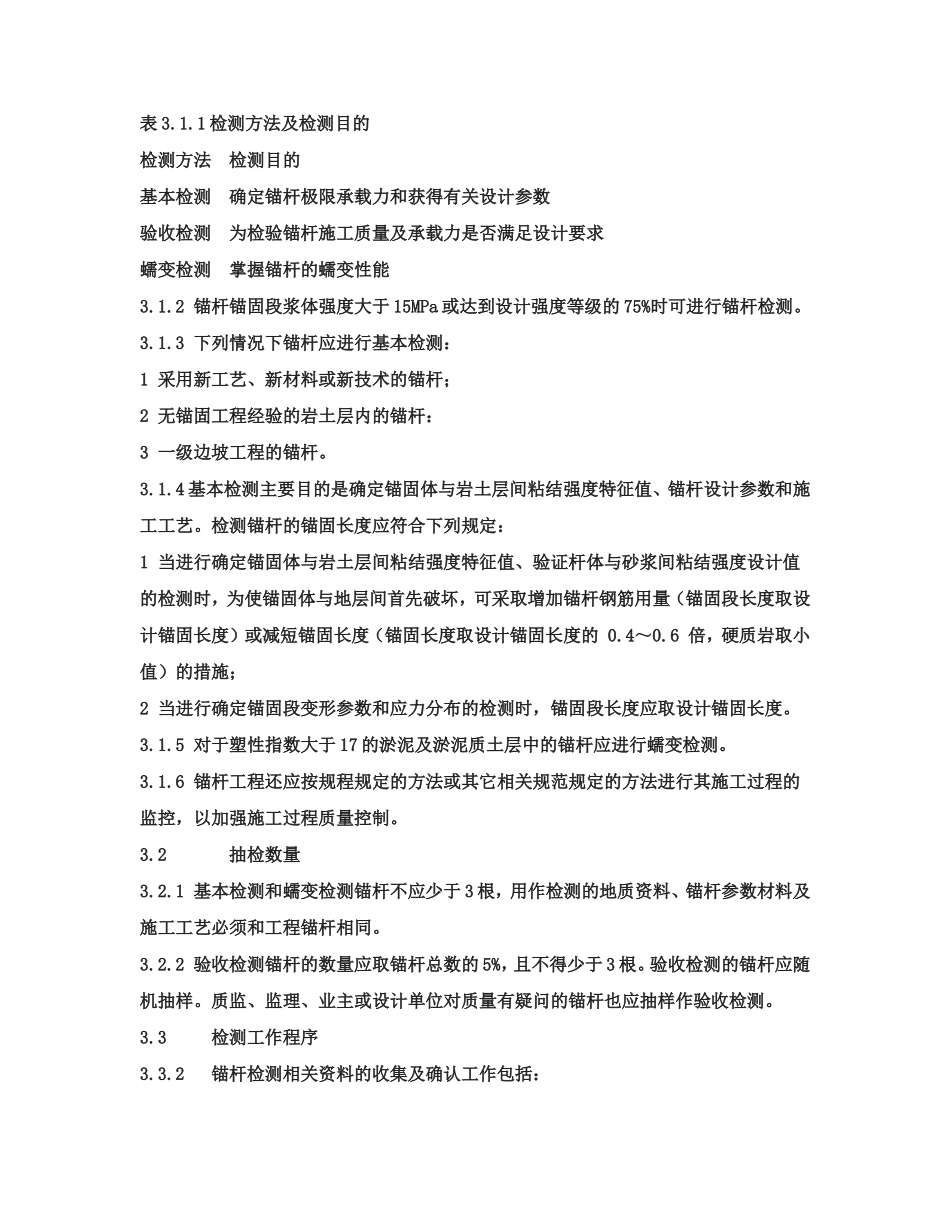

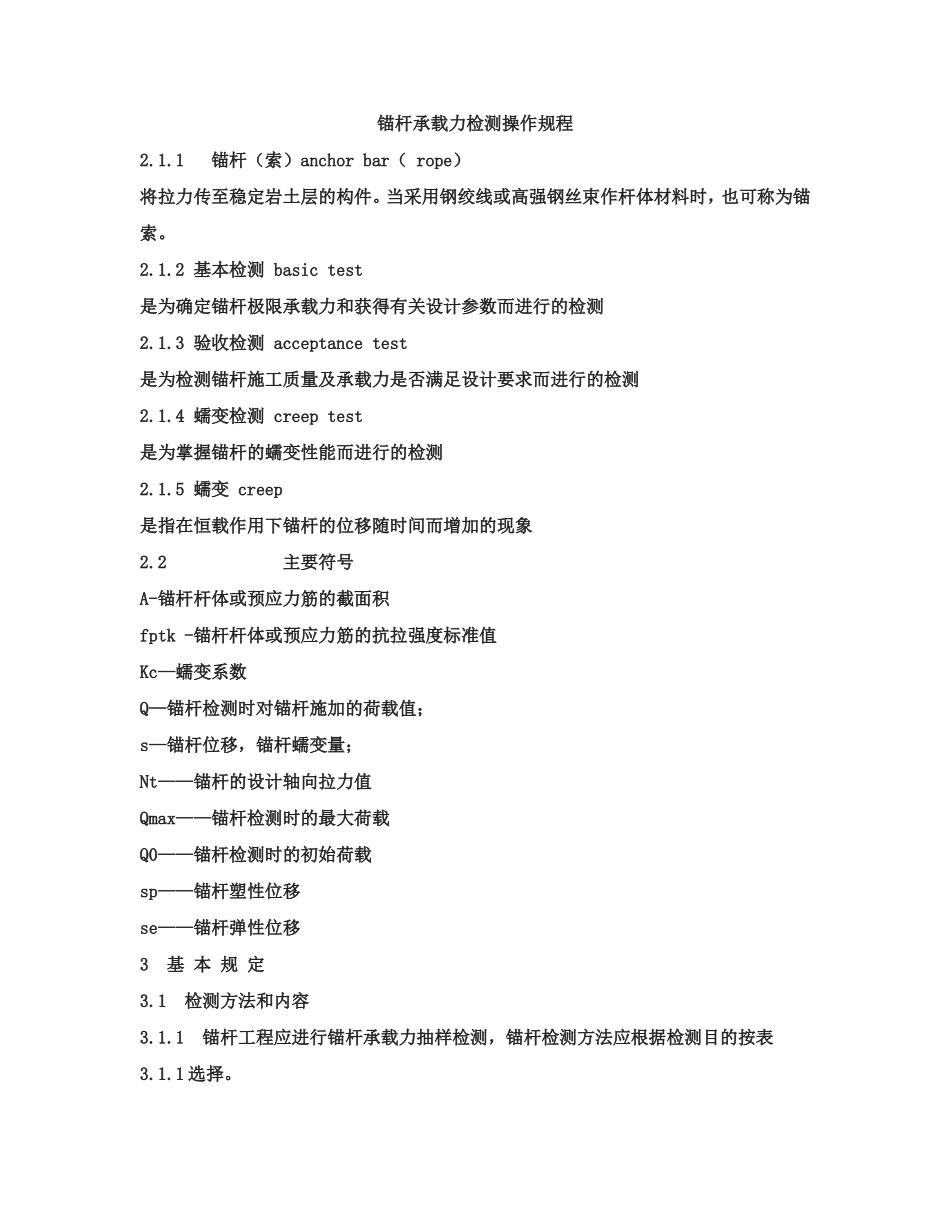

锚杆承载力检测操作规程2.1.1锚杆（索）anchorbar（rope）将拉力传至稳定岩土层的构件。当采用钢绞线或高强钢丝束作杆体材料时，也可称为锚索。2.1.2基本检测basictest是为确定锚杆极限承载力和获得有关设计参数而进行的检测2.1.3验收检测acceptancetest是为检测锚杆施工质量及承载力是否满足设计要求而进行的检测2.1.4蠕变检测creeptest是为掌握锚杆的蠕变性能而进行的检测2.1.5蠕变creep是指在恒载作用下锚杆的位移随时间而增加的现象2.2主要符号A-锚杆杆体或预应力筋的截面积fptk-锚杆杆体或预应力筋的抗拉强度标准值Kc—蠕变系数Q—锚杆检测时对锚杆施加的荷载值；s—锚杆位移，锚杆蠕变量；Nt——锚杆的设计轴向拉力值Qmax——锚杆检测时的最大荷载Q0——锚杆检测时的初始荷载sp——锚杆塑性位移se——锚杆弹性位移3基本规定3.1检测方法和内容3.1.1锚杆工程应进行锚杆承载力抽样检测，锚杆检测方法应根据检测目的按表3.1.1选择。表3.1.1检测方法及检测目的检测方法检测目的基本检测确定锚杆极限承载力和获得有关设计参数验收检测为检验锚杆施工质量及承载力是否满足设计要求蠕变检测掌握锚杆的蠕变性能3.1.2锚杆锚固段浆体强度大于15MPa或达到设计强度等级的75%时可进行锚杆检测。3.1.3下列情况下锚杆应进行基本检测：1采用新工艺、新材料或新技术的锚杆；2无锚固工程经验的岩土层内的锚杆：3一级边坡工程的锚杆。3.1.4基本检测主要目的是确定锚固体与岩土层间粘结强度特征值、锚杆设计参数和施工工艺。检测锚杆的锚固长度应符合下列规定：1当进行确定锚固体与岩土层间粘结强度特征值、验证杆体与砂浆间粘结强度设计值的检测时，为使锚固体与地层间首先破坏，可采取增加锚杆钢筋用量（锚固段长度取设计锚固长度）或减短锚固长度（锚固长度取设计锚固长度的0.4～0.6倍，硬质岩取小值）的措施；2当进行确定锚固段变形参数和应力分布的检测时，锚固段长度应取设计锚固长度。3.1.5对于塑性指数大于17的淤泥及淤泥质土层中的锚杆应进行蠕变检测。3.1.6锚杆工程还应按规程规定的方法或其它相关规范规定的方法进行其施工过程的监控，以加强施工过程质量控制。3.2抽检数量3.2.1基本检测和蠕变检测锚杆不应少于3根，用作检测的地质资料、锚杆参数材料及施工工艺必须和工程锚杆相同。3.2.2验收检测锚杆的数量应取锚杆总数的5%，且不得少于3根。验收检测的锚杆应随机抽样。质监、监理、业主或设计单位对质量有疑问的锚杆也应抽样作验收检测。3.3检测工作程序3.3.2锚杆检测相关资料的收集及确认工作包括：1锚杆工程岩土勘察报告、设计图纸、锚杆施工技术资料，了解锚杆施工工艺和施工中出现的异常情况；2确定委托方的具体委托事项，签订委托文件；3明确检测现场检测工作实施的可行性和安全措施。3.3.3应根据收集到的相关资料和委托方的具体委托事项，确定检测人员；检测人员必须有与其所从事检测工作相适应的专业资格证书。3.3.4检测所用仪器设备应满足以下要求：1加载装置（空心千斤顶、油泵）和计量仪表（压力表、传感器和位移计等）应在检测前进行计量检定合格，且应满足测试精度要求。2检测用计量器具必须在计量检定周期的有效期内,确保其处于正常使用状态；3量程足够。3.3.5检测现场环境必须满足仪器设备的正常使用要求。遵守国家有关安全生产的规定，应采取有效的防护措施。3.3.6当发现检测数据异常时，应查找原因，重新检测。3.4检测机构3.4.1检测机构应满足以下要求：1应通过省级或省级以上技术监督行政主管部门的计量认证；2应具备省级或省级以上建设行政主管部门颁发的专业资格证书；3.4.2检测人员应满足以下要求：(1)应经培训上岗，具有省级或省级以上建设行政主管部门颁发的专业资格证书；(2)应有其所在检测机构的聘任证书。4设备仪器及其安装4.1锚杆检测用加荷装置（千斤顶、油泵）的额定压力必须大于检测压力，且检测前应进行标定。检测加载一般采用空心千斤顶。空心千斤顶的中心应与锚杆轴线重合，它所提供的最大力不得小于最大加载量的1.2～1.5倍。4.2蠕变检测需用能自动调整压力的油泵系统，以保持检测荷载恒定。4.3荷载测量可用放置在千斤顶上的测力计、力传感器直接测...
