水泥搅拌桩的设计VIP免费

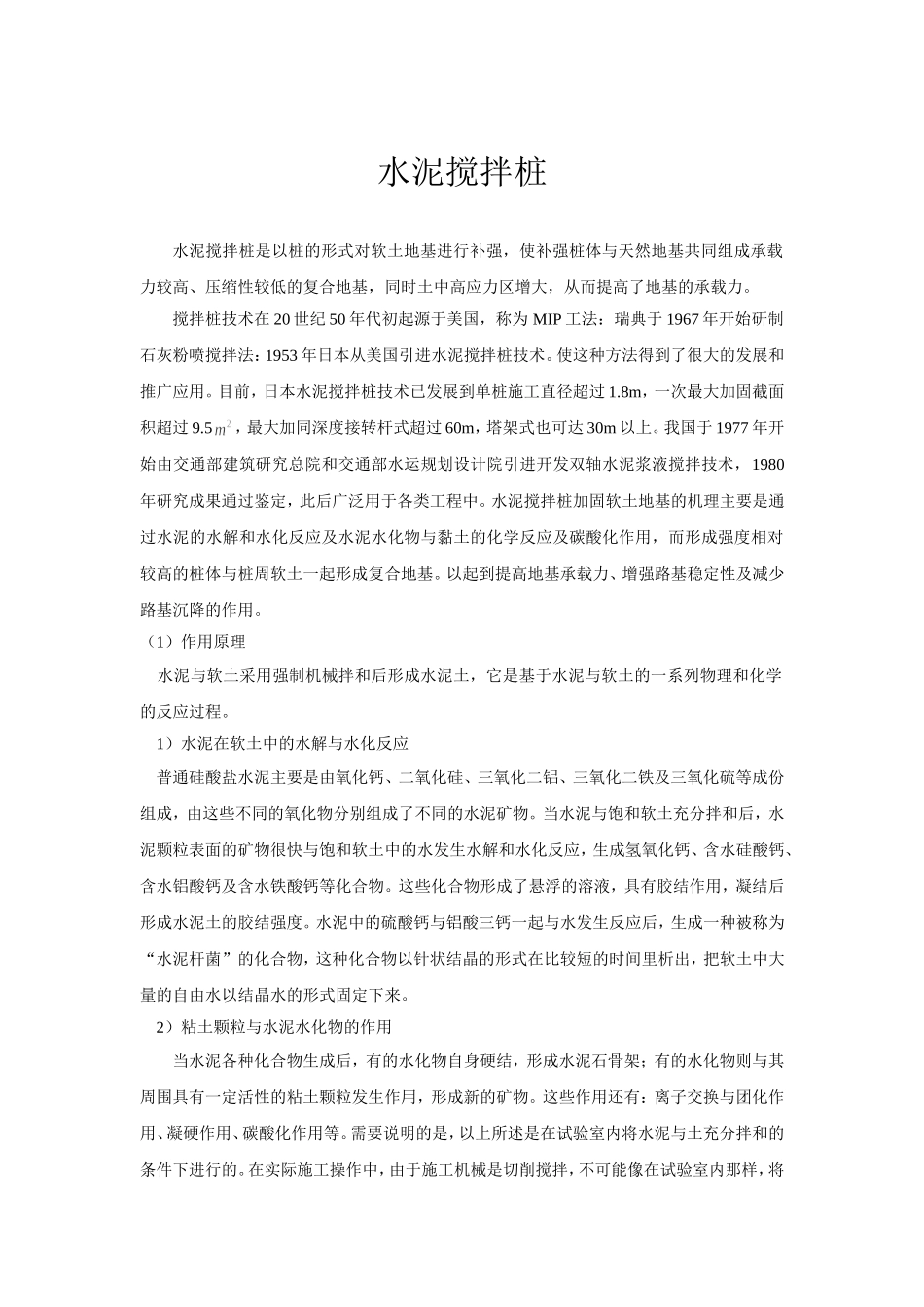

水泥搅拌桩水泥搅拌桩是以桩的形式对软土地基进行补强，使补强桩体与天然地基共同组成承载力较高、压缩性较低的复合地基，同时土中高应力区增大，从而提高了地基的承载力。搅拌桩技术在20世纪50年代初起源于美国，称为MIP工法：瑞典于1967年开始研制石灰粉喷搅拌法：1953年日本从美国引进水泥搅拌桩技术。使这种方法得到了很大的发展和推广应用。目前，日本水泥搅拌桩技术已发展到单桩施工直径超过1.8m，一次最大加固截面积超过9.5，最大加同深度接转杆式超过60m，塔架式也可达30m以上。我国于1977年开始由交通部建筑研究总院和交通部水运规划设计院引进开发双轴水泥浆液搅拌技术，1980年研究成果通过鉴定，此后广泛用于各类工程中。水泥搅拌桩加固软土地基的机理主要是通过水泥的水解和水化反应及水泥水化物与黏土的化学反应及碳酸化作用，而形成强度相对较高的桩体与桩周软土一起形成复合地基。以起到提高地基承载力、增强路基稳定性及减少路基沉降的作用。（1）作用原理水泥与软土采用强制机械拌和后形成水泥土，它是基于水泥与软土的一系列物理和化学的反应过程。1）水泥在软土中的水解与水化反应普通硅酸盐水泥主要是由氧化钙、二氧化硅、三氧化二铝、三氧化二铁及三氧化硫等成份组成，由这些不同的氧化物分别组成了不同的水泥矿物。当水泥与饱和软土充分拌和后，水泥颗粒表面的矿物很快与饱和软土中的水发生水解和水化反应，生成氢氧化钙、含水硅酸钙、含水铝酸钙及含水铁酸钙等化合物。这些化合物形成了悬浮的溶液，具有胶结作用，凝结后形成水泥土的胶结强度。水泥中的硫酸钙与铝酸三钙一起与水发生反应后，生成一种被称为“水泥杆菌”的化合物，这种化合物以针状结晶的形式在比较短的时间里析出，把软土中大量的自由水以结晶水的形式固定下来。2）粘土颗粒与水泥水化物的作用当水泥各种化合物生成后，有的水化物自身硬结，形成水泥石骨架；有的水化物则与其周围具有一定活性的粘土颗粒发生作用，形成新的矿物。这些作用还有：离子交换与团化作用、凝硬作用、碳酸化作用等。需要说明的是，以上所述是在试验室内将水泥与土充分拌和的条件下进行的。在实际施工操作中，由于施工机械是切削搅拌，不可能像在试验室内那样，将水泥与土搅拌得充分均匀，水泥土中留有一些未被粉碎的小土块，在搅拌水泥（浆液或粉体）后将出现水泥包裹土块的现象，土块之间的大孔隙基本上己被水泥的颗粒所充盈，所以实际加固后的水泥土中形成了大量的水泥较多的微区，而在小土块的内部没有水泥。只有经过比较长的时间后，土块内的土颗粒在周围的水泥水解化合物渗透作用后，才能逐渐改变其性质。这样在水泥土中不可避免地会产生强度较高的、水稳定性较好的水泥石区和强度相对较弱的小土块区。由此也说明了实际施工时，将水泥与软土搅拌得越均匀、土块就被粉碎的越小，水泥土结构强度的离散性也就越小，其强度就越高，其无侧限抗压强度越接近室内试验值。（2）适用范围1.水泥土搅拌桩的施工工艺分为浆液搅拌法(以下简称湿法)和粉体搅拌法(以下简称干法)。适用于处理淤泥、淤泥质土、素填土、软—可塑粘性土、松散—中密粉细砂、稍密—中密粉土、松散—稍密中粗砂和砾砂、黄土等土层。不适用于含大孤石或障碍物较多且不易清除的杂填土，硬塑及坚硬的粘性土、密实的砂类土以及地下水渗流影响成桩质量的土层。当地基土的天然含水量小于30%(黄土含水量小于25%)、大于70%时不应采用干法。寒冷地区冬季施工时，应考虑负温对处理效果的影响。2.水泥土搅拌法用于处理泥炭土、有机质含量较高或PH值小于4的酸性土、塑性指数大于25的粘土或在腐蚀性环境中以及无工程经验的地区采用水泥土搅拌法时，必须通过现场和室内试验确定其适用性。3.水泥土搅拌法可采用单头、双头、多头搅拌或连续成槽搅拌形成水泥土加固体；湿法搅拌可插入型钢形成排桩(墙)。加固体形状可分为柱状、壁状、格栅状或块状等。4.拟采用水泥土搅拌法处理地基的工程，除按现行规范规定进行岩土工程详勘外，尚应查明拟处理土层的PH值、有机质含量、地下障碍物及软土分布情况、地下水及其运动规律等。5.设计前应进行拟处理土的室内配比试验。针对现...
