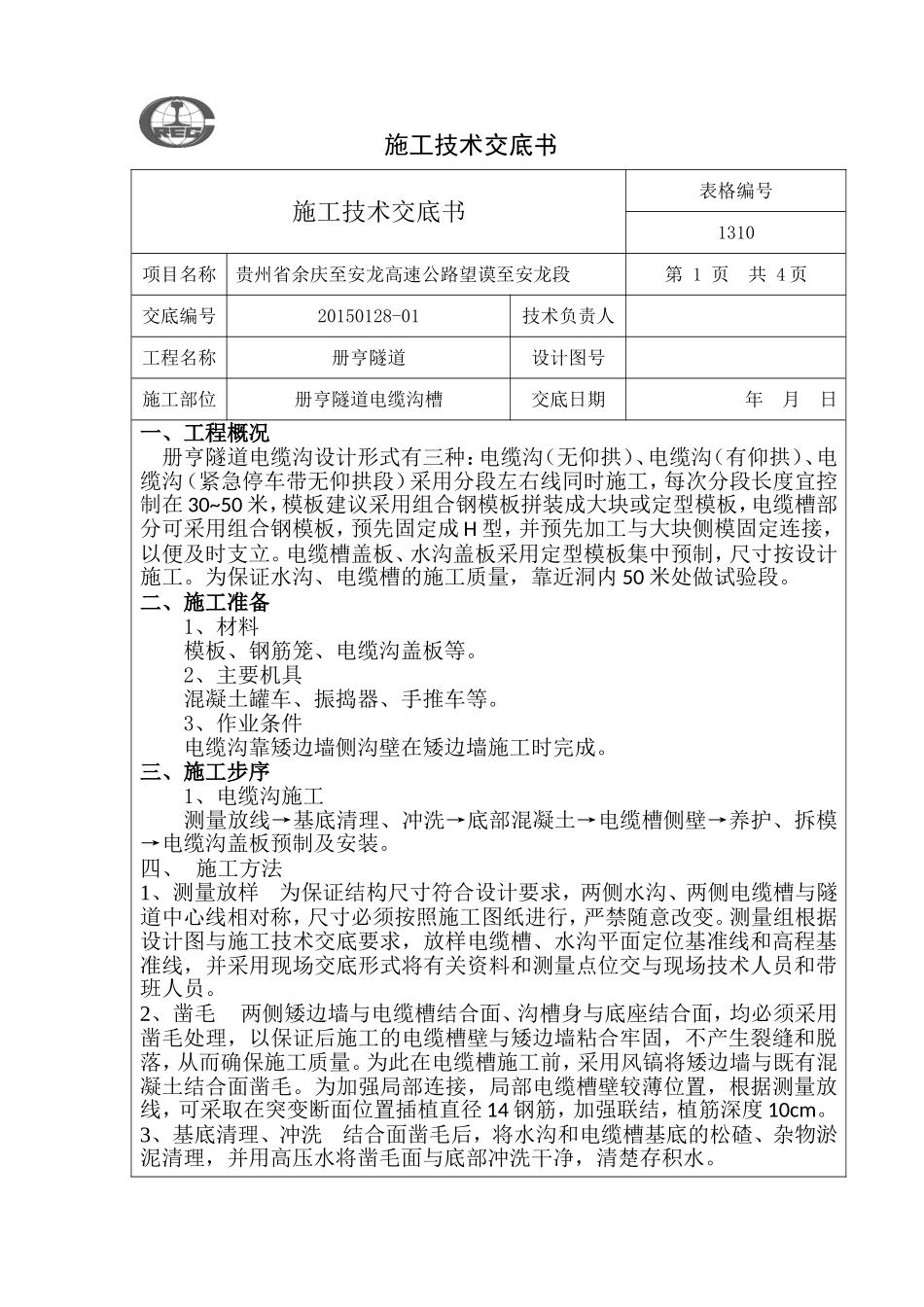

施工技术交底书施工技术交底书表格编号1310项目名称贵州省余庆至安龙高速公路望谟至安龙段第1页共4页交底编号20150128-01技术负责人工程名称册亨隧道设计图号施工部位册亨隧道电缆沟槽交底日期年月日一、工程概况册亨隧道电缆沟设计形式有三种：电缆沟（无仰拱）、电缆沟（有仰拱）、电缆沟（紧急停车带无仰拱段）采用分段左右线同时施工，每次分段长度宜控制在30~50米，模板建议采用组合钢模板拼装成大块或定型模板，电缆槽部分可采用组合钢模板，预先固定成H型，并预先加工与大块侧模固定连接，以便及时支立。电缆槽盖板、水沟盖板采用定型模板集中预制，尺寸按设计施工。为保证水沟、电缆槽的施工质量，靠近洞内50米处做试验段。二、施工准备1、材料模板、钢筋笼、电缆沟盖板等。2、主要机具混凝土罐车、振捣器、手推车等。3、作业条件电缆沟靠矮边墙侧沟壁在矮边墙施工时完成。三、施工步序1、电缆沟施工测量放线→基底清理、冲洗→底部混凝土→电缆槽侧壁→养护、拆模→电缆沟盖板预制及安装。四、施工方法1、测量放样为保证结构尺寸符合设计要求，两侧水沟、两侧电缆槽与隧道中心线相对称，尺寸必须按照施工图纸进行，严禁随意改变。测量组根据设计图与施工技术交底要求，放样电缆槽、水沟平面定位基准线和高程基准线，并采用现场交底形式将有关资料和测量点位交与现场技术人员和带班人员。2、凿毛两侧矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，以保证后施工的电缆槽壁与矮边墙粘合牢固，不产生裂缝和脱落，从而确保施工质量。为此在电缆槽施工前，采用风镐将矮边墙与既有混凝土结合面凿毛。为加强局部连接，局部电缆槽壁较薄位置，根据测量放线，可采取在突变断面位置插植直径14钢筋，加强联结，植筋深度10cm。3、基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物淤泥清理，并用高压水将凿毛面与底部冲洗干净，清楚存积水。4、绑扎钢筋水沟钢筋主筋为Φ12钢筋，间距15cm，纵向分布筋为φ8钢筋。电缆槽钢筋主筋为Φ14钢筋，间距15cm，纵向分布筋为φ8钢筋。详见后附图纸5、模板安装根据测量放线，放出模板定位安装边线，然后安装模板，模板必须垂直，模板与模板之间的缝隙要控制在2mm以内，基底不平部位在关好模板后用砂浆封堵，防止浇筑混凝土时漏浆，模板与模板之间不能有错台。为防止浇筑混凝土时模板上浮和跑模，影响混凝土施工和浇筑质量，沿模板底在基底纵向每1米打设Φ22固定钢筋。模板每次使用前必须清理干净，涂抹脱模剂。模板在搬运过程中要轻拿轻放，防止模板变形。6、混凝土施工水沟、电缆槽混凝土标号位C25，混凝土要分层浇筑，采用捣固棒振捣密实。并用木板轻轻敲打模板，使附着在木板上的气泡逸出，保证混凝土外观质量平整，无气泡和蜂窝麻面产生。7、电缆槽、排水沟盖板安装在电缆槽槽身和排水沟沟身混凝土施工后，电缆槽、排水沟盖板安装前，进行检查安装基座，对不合格部位进行修凿或砂浆找平，确保电缆槽盖板、排水沟盖板安装基座平整，标高符合设计要求。电缆槽、排水沟盖板安装平顺，不晃动。五、施工注意事项1、在施工电缆沟沟身混凝土时要结合各种预埋管线图和预埋洞室施工，保证预埋管线相通。2、为保证路面净宽，防止电缆沟沟身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度、和槽内净空尺寸。六、安全保证措施1.作业人员须戴安全帽。2.对锹、镐、锤等操作工具随时检查，确保木柄结实、连接牢靠。3.砌筑所用的砂石料应随到随用，需临时堆放时，堆放位置应平坦、宽阔、稳固、设置拦截，且砂石料所危及范围内的道路，应设警告标志。4.做好现场的安全文明施工，标志、标牌齐备。5.施工用电应定时检查，防止漏电，严禁私自接电；6.进行定期和不定期的安全检查，制定相应的防范措施和整改措施，并加以落实和实施。七、环境保护措施1.施工废水，采取过滤、沉淀或其它方法处理后方可排放，避免污染河道和周围环境。八、文明施工要求1.施工场地应保持平整,不得有积水、淤泥，石材等施工材料堆放整齐。2.施工用电设置合理，定人定时对电缆进行检查，发现...
