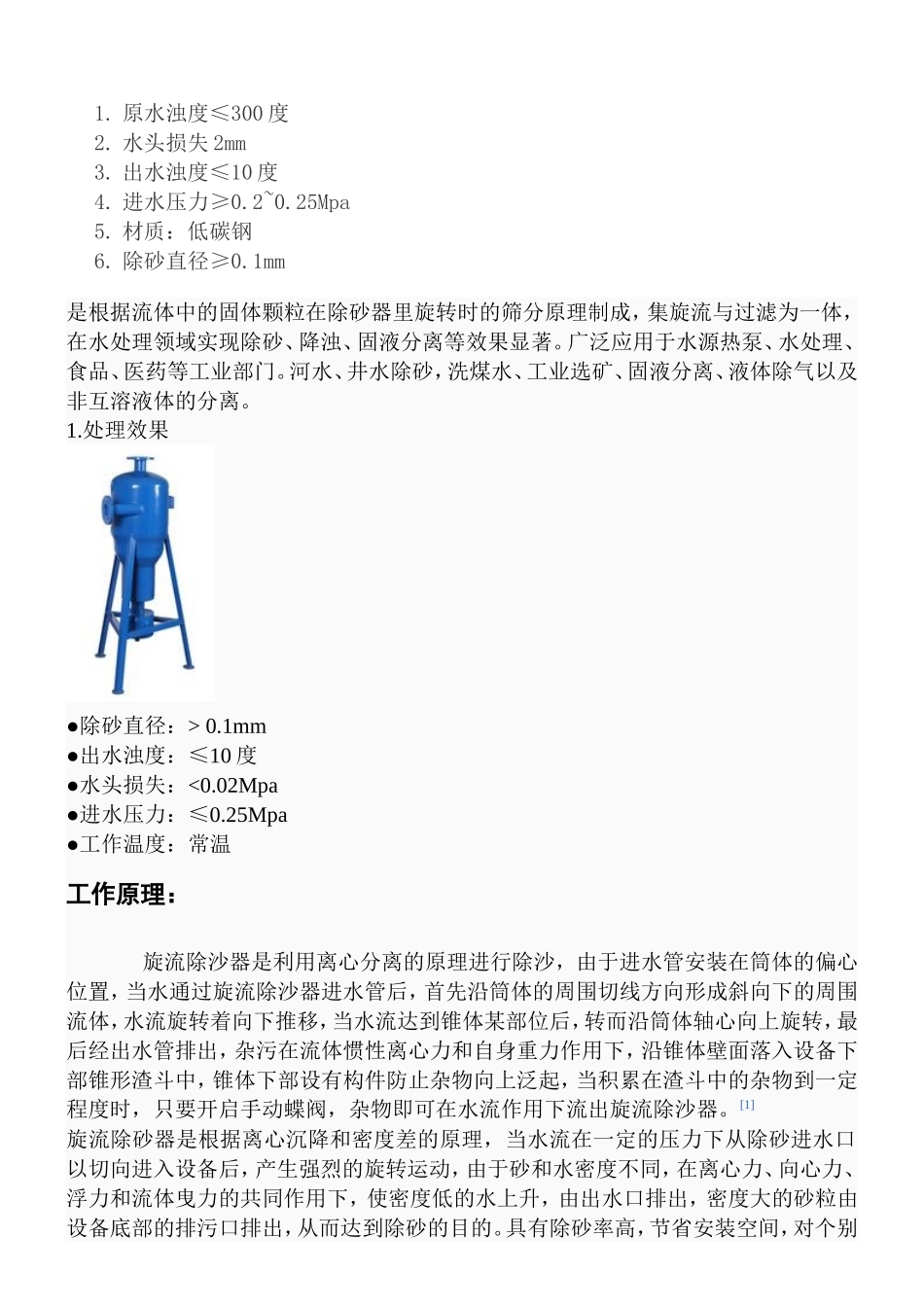

旋流除砂器北京市美丰粤华泵业有限公司旋流除砂器概述：系列高效旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力从除砂器进口以切向进入设备后，产生剧烈的旋涡,密度大的砂沉降到底部，由底部排砂口排出.密度小的清水向上在出口处经部锈钢滤网的二次过滤,从而达到除砂的目的产品特点：不耗能,除砂效果好,特别适合含砂量较高的系统使用。结构简单，成本较低，便于安装盒操作，运行安全可靠，对水质没有任何污染。与其他的除砂设备相比，具有体积小，处理水量大，占地面积小的优点。应用范围广，可广泛的应用于河水、井水除砂，洗煤水处理，工业洗矿，液固分离以及非互溶液的分离等。技术参数：1.原水浊度≤300度2.水头损失2mm3.出水浊度≤10度4.进水压力≥0.2~0.25Mpa5.材质：低碳钢6.除砂直径≥0.1mm是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。1.处理效果●除砂直径：>0.1mm●出水浊度：≤10度●水头损失：<0.02Mpa●进水压力：≤0.25Mpa●工作温度：常温工作原理：旋流除沙器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除沙器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，最后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。[1]旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下从除砂进水口以切向进入设备后，产生强烈的旋转运动，由于砂和水密度不同，在离心力、向心力、浮力和流体曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由设备底部的排污口排出，从而达到除砂的目的。具有除砂率高，节省安装空间，对个别微小固体的漏捕率低，工作状态稳定等优点。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。工艺流程：原水－旋流除砂－精密过滤－储水池－用户旋流除砂器是根据离心沉降和密度差的原理，当水流在一定的压力下，从除砂器进口以切向进入设备后，产生强烈的旋转运动，由于砂水密度不同，在离心力、向心浮力、流体曳力的作用下因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器进水压力越大，除砂率越高，并可多台并联使用。选型注意：旋流除砂器选型须考虑处理水量，外部接管管径，管道工作压力，原水品质以及处理后水质要求等因素。一般情况下，选用旋流除砂器时，在满足流量的前提下，优先选用大的型号设备，并推荐在系统中用几台设备并联替代大设备，以便取得更佳的固液分离效果。安装注意：1、旋流除砂器应安装在供水管网的主管道上并固定在基座上，进水和出水管之间需加旁通。2、为保证进水水流平稳，在设备进水口前应安装一段与进水口等径的直通管，长度相当于进水口直径的10-15倍。3、安装时设备四周应预留有足够的维护空间。4、正常工作时，需开启进、出水阀门，关闭排污阀和旁通阀。5、根据源水含砂量的多少定期排砂除污，排污时打开排污阀，直到流出清水即可，排污过程不影响系统正常用水。6、排污结束后，关闭排污阀。7、如排砂压力不足，要关闭出水口处的阀门。规格性能：型号处理水量进水压力平均除砂率进水口DN1出水口DN2排污口DN3m3/hMPa%hmmmmXL-2020>0.2>9685065025XL-3030>0.2>9696065040XL4040>0.2>951150108050XL-6060>0.25>951150108050XL-7070>0.25>921580130080XL-8080>0.25>921580130080XL-100100>0.3>9017601350100XL-150150>0.3>9017601350100XL-185185>0.3>9020001550125XL-200200>0.3>9023341800150XL-300300>0.3>9024571800200
