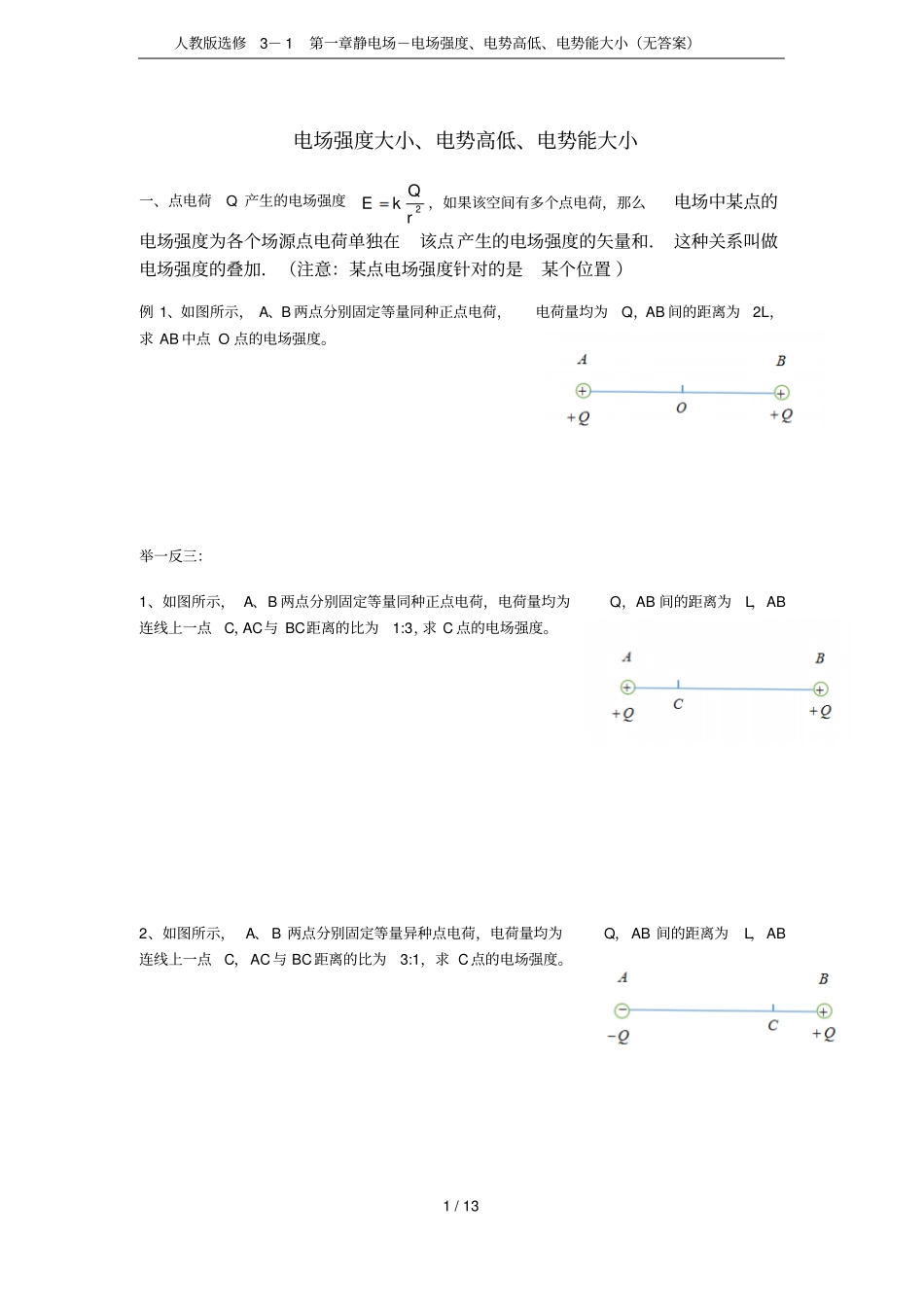

人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）1/13电场强度大小、电势高低、电势能大小一、点电荷Q产生的电场强度2rQkE，如果该空间有多个点电荷，那么电场中某点的电场强度为各个场源点电荷单独在该点产生的电场强度的矢量和．这种关系叫做电场强度的叠加．（注意：某点电场强度针对的是某个位置）例1、如图所示，A、B两点分别固定等量同种正点电荷，电荷量均为Q，AB间的距离为2L，求AB中点O点的电场强度。举一反三：1、如图所示，A、B两点分别固定等量同种正点电荷，电荷量均为Q，AB间的距离为L，AB连线上一点C，AC与BC距离的比为1:3，求C点的电场强度。2、如图所示，A、B两点分别固定等量异种点电荷，电荷量均为Q，AB间的距离为L，AB连线上一点C，AC与BC距离的比为3:1，求C点的电场强度。人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）2/13例2、如图所示，请推导出两点电荷的中垂线上点A的电场强度的表达式。（如果060，则A点电场强度多少？）举一反三：1、如图所示，请推导出两点电荷的中垂线上点B的电场强度的表达式。（如果030，则B点电场强度多少？）2、请归纳出两等量电荷连线上和中垂线上的电场强度的大小规律。例3、如图所示为一边长为L的菱形，∠B=600，A、B、C分别固定一个正电荷，电荷量为Q，求D点的电场强度。人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）3/13举一反三：1、如图所示为一半径为R的圆形，在A、B、C分别固定一个正电荷，电荷量为Q，求D点的电场强度。例4、如图所示，以O为圆心，以r为半径的圆与坐标轴的交点分别为a、b、c、d，空间有一与x轴正方向相同的匀强电场E，同时，在O点固定一个电荷量为+Q的点电荷，如果把一个带电荷量为-q的检验电荷放在c点，恰好平衡，那么匀强电场的场强大小为多少？d点的合场强为多少？a点的合场强为多少？oacbdExy人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）4/13举一反三：1、如图所示，ABCD为一边长为L的正方形，在A、C位置固定两正点电荷，电荷量均为+Q，已知B点的电场强度为零，求点D的电场强度。二、电场强度强弱的判断：①电场线法；②电场力法；③等势线（面）法；例1、如图所示，A、B、C三点的电场强度分别为CBAEEE,,,其大小如何？举一反三1、如图所示为一簇电场线，下列说法正确的是（）A、该电场由一负电荷产生；B、M，N两点的电场强度相同；C、M点电场强度的大小比N点电场强度大小要大；D、电场线的方向就是电场的方向；人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）5/132、如图所示为一条电场线，a,b为电场线上的两点，下列说法正确的是（）A、a点的电场强度比b点的电场强度大；B、a点的电场强度比b点的电场强度小；C、a点的电场强度与b点的电场强度相等；MNab人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）6/13D、以上三种情况都有可能存在；3、法拉第首先提出用电场线形象生动地描绘电场，如图所示为点电荷a、b所形成电场的电场线分布图，以下说法中正确的是（）A．a、b为异种电荷，a带电量大于b带电量B．a、b为异种电荷，a带电量小于b带电量C．a、b为同种电荷，a带电量大于b带电量D．a、b为同种电荷，a带电量小于b带电量例2、如图所示，a，b为某一电场线上两点，一正电荷在a点所受电场力为aF，在b点所受电场力为bF，已知baFF，则a、b两点的电场强度哪个位置大？你还能知道什么呢？图1-3-10人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）7/13MNab人教版选修3－1第一章静电场－电场强度、电势高低、电势能大小（无答案）8/13举一反三1、如图所示，某空间内有M，N两点，一负电荷运动到M点时的加速度为Ma，运动到N点时的加速为Na，已知NMaa，则M，N两点的电场强度哪个位置大？例3、如图所示，虚线a、b和c是某点电荷产生电场中的三个等势面，bcabUU，下列说法正确的是（）A、K点与N点的电场强度相同；B、K点的电场强度大小比L点的电场强度大；C、M点的电场强度大小比N点的电场强度大；D、L点的电场强度大小比M点的电场强度小...
