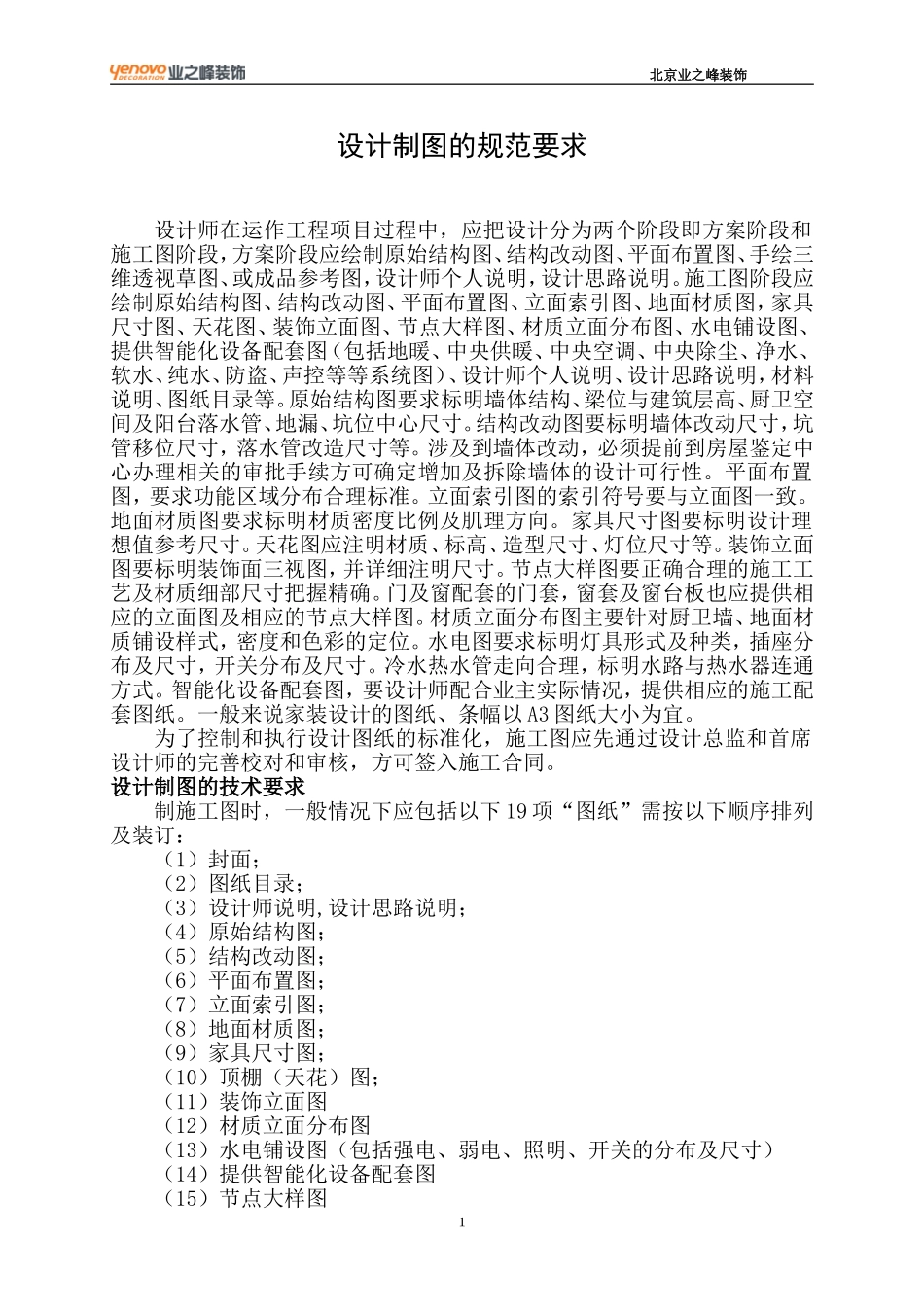

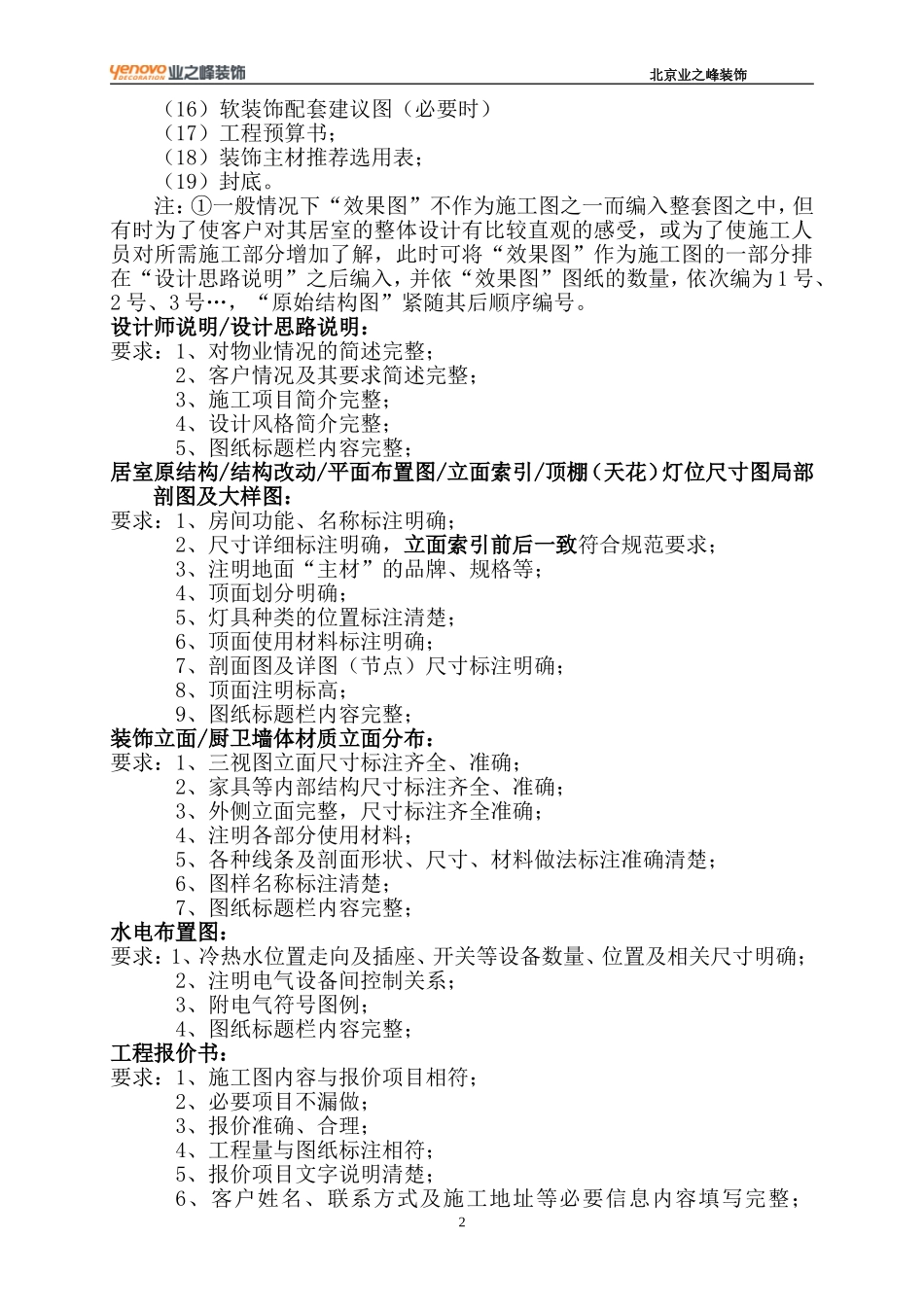

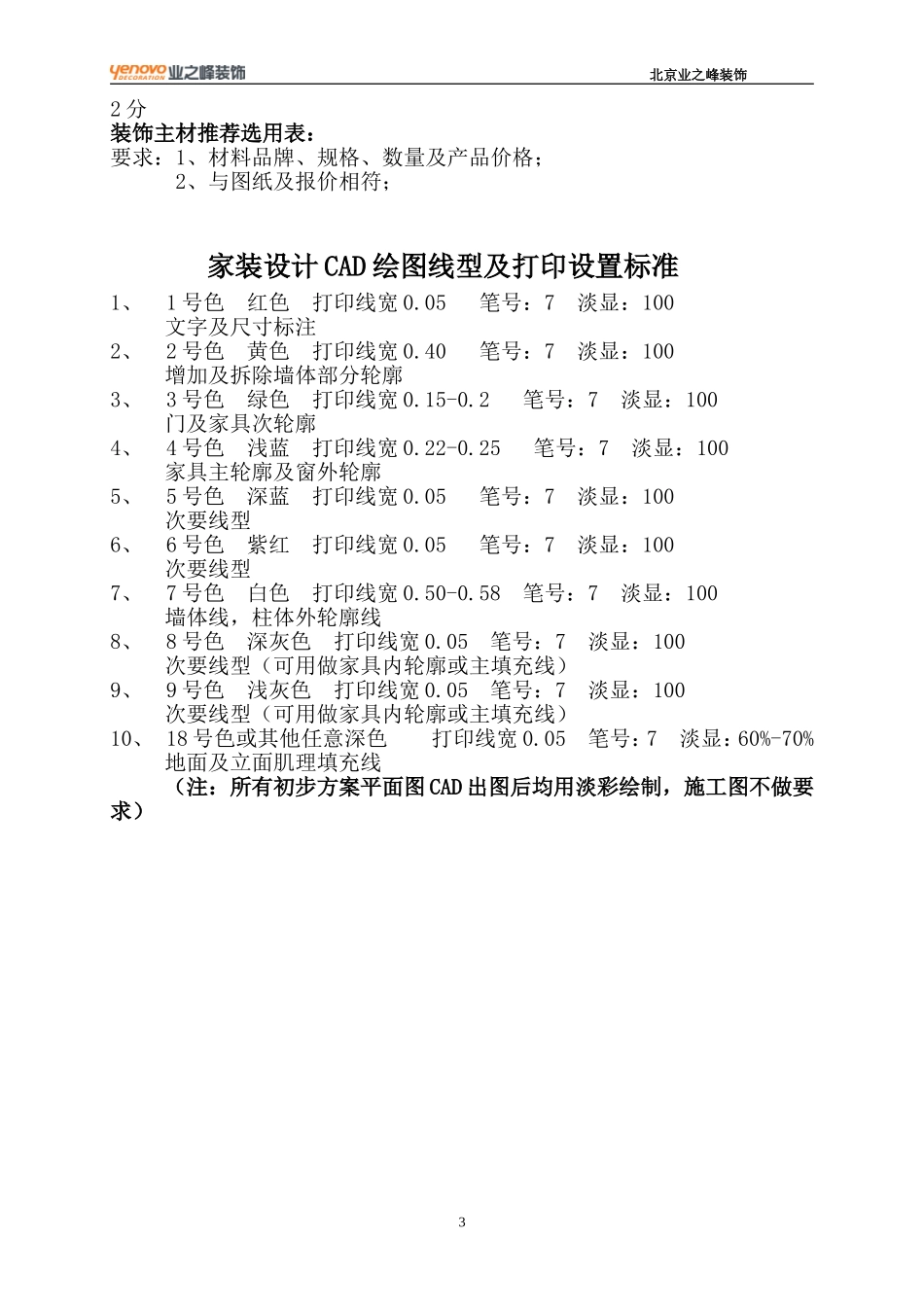

北京业之峰装饰设计制图的规范要求设计师在运作工程项目过程中，应把设计分为两个阶段即方案阶段和施工图阶段，方案阶段应绘制原始结构图、结构改动图、平面布置图、手绘三维透视草图、或成品参考图，设计师个人说明，设计思路说明。施工图阶段应绘制原始结构图、结构改动图、平面布置图、立面索引图、地面材质图，家具尺寸图、天花图、装饰立面图、节点大样图、材质立面分布图、水电铺设图、提供智能化设备配套图（包括地暖、中央供暖、中央空调、中央除尘、净水、软水、纯水、防盗、声控等等系统图）、设计师个人说明、设计思路说明，材料说明、图纸目录等。原始结构图要求标明墙体结构、梁位与建筑层高、厨卫空间及阳台落水管、地漏、坑位中心尺寸。结构改动图要标明墙体改动尺寸，坑管移位尺寸，落水管改造尺寸等。涉及到墙体改动，必须提前到房屋鉴定中心办理相关的审批手续方可确定增加及拆除墙体的设计可行性。平面布置图，要求功能区域分布合理标准。立面索引图的索引符号要与立面图一致。地面材质图要求标明材质密度比例及肌理方向。家具尺寸图要标明设计理想值参考尺寸。天花图应注明材质、标高、造型尺寸、灯位尺寸等。装饰立面图要标明装饰面三视图，并详细注明尺寸。节点大样图要正确合理的施工工艺及材质细部尺寸把握精确。门及窗配套的门套，窗套及窗台板也应提供相应的立面图及相应的节点大样图。材质立面分布图主要针对厨卫墙、地面材质铺设样式，密度和色彩的定位。水电图要求标明灯具形式及种类，插座分布及尺寸，开关分布及尺寸。冷水热水管走向合理，标明水路与热水器连通方式。智能化设备配套图，要设计师配合业主实际情况，提供相应的施工配套图纸。一般来说家装设计的图纸、条幅以A3图纸大小为宜。为了控制和执行设计图纸的标准化，施工图应先通过设计总监和首席设计师的完善校对和审核，方可签入施工合同。设计制图的技术要求制施工图时，一般情况下应包括以下19项“图纸”需按以下顺序排列及装订：（1）封面；（2）图纸目录；（3）设计师说明,设计思路说明；（4）原始结构图；（5）结构改动图；（6）平面布置图；（7）立面索引图；（8）地面材质图；（9）家具尺寸图；（10）顶棚（天花）图；（11）装饰立面图（12）材质立面分布图（13）水电铺设图（包括强电、弱电、照明、开关的分布及尺寸）（14）提供智能化设备配套图（15）节点大样图1北京业之峰装饰（16）软装饰配套建议图（必要时）（17）工程预算书；（18）装饰主材推荐选用表；（19）封底。注：①一般情况下“效果图”不作为施工图之一而编入整套图之中，但有时为了使客户对其居室的整体设计有比较直观的感受，或为了使施工人员对所需施工部分增加了解，此时可将“效果图”作为施工图的一部分排在“设计思路说明”之后编入，并依“效果图”图纸的数量，依次编为1号、2号、3号…，“原始结构图”紧随其后顺序编号。设计师说明/设计思路说明：要求：1、对物业情况的简述完整；2、客户情况及其要求简述完整；3、施工项目简介完整；4、设计风格简介完整；5、图纸标题栏内容完整；居室原结构/结构改动/平面布置图/立面索引/顶棚（天花）灯位尺寸图局部剖图及大样图：要求：1、房间功能、名称标注明确；2、尺寸详细标注明确，立面索引前后一致符合规范要求；3、注明地面“主材”的品牌、规格等；4、顶面划分明确；5、灯具种类的位置标注清楚；6、顶面使用材料标注明确；7、剖面图及详图（节点）尺寸标注明确；8、顶面注明标高；9、图纸标题栏内容完整；装饰立面/厨卫墙体材质立面分布：要求：1、三视图立面尺寸标注齐全、准确；2、家具等内部结构尺寸标注齐全、准确；3、外侧立面完整，尺寸标注齐全准确；4、注明各部分使用材料；5、各种线条及剖面形状、尺寸、材料做法标注准确清楚；6、图样名称标注清楚；7、图纸标题栏内容完整；水电布置图：要求：1、冷热水位置走向及插座、开关等设备数量、位置及相关尺寸明确；2、注明电气设备间控制关系；3、附电气符号图例；4、图纸标题栏内容完整；工程报价书：要求：1、施工图内容与报价项目相符；2、必要项目不漏做；3、报价准确、合理；4、工程量与图纸标...
