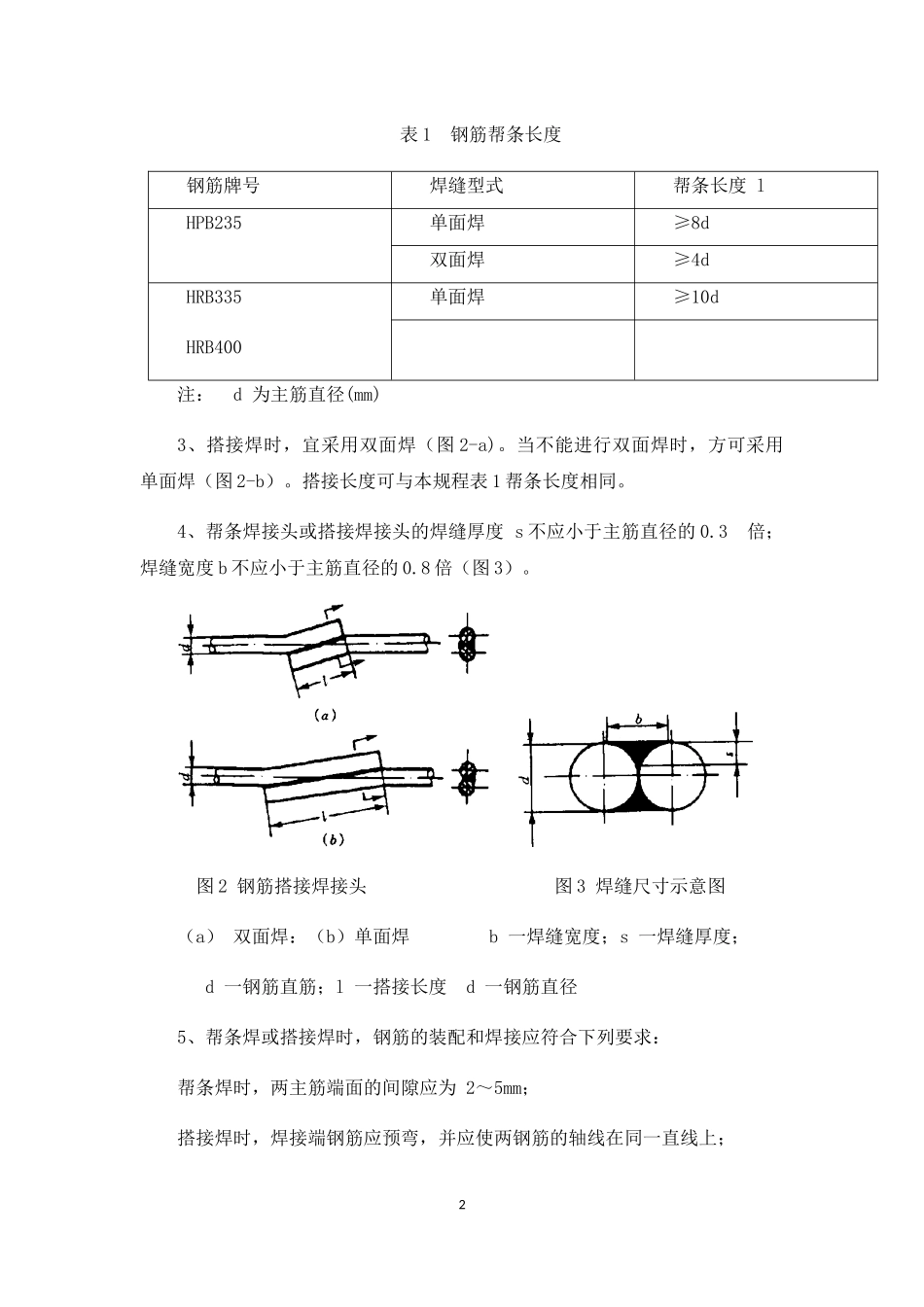

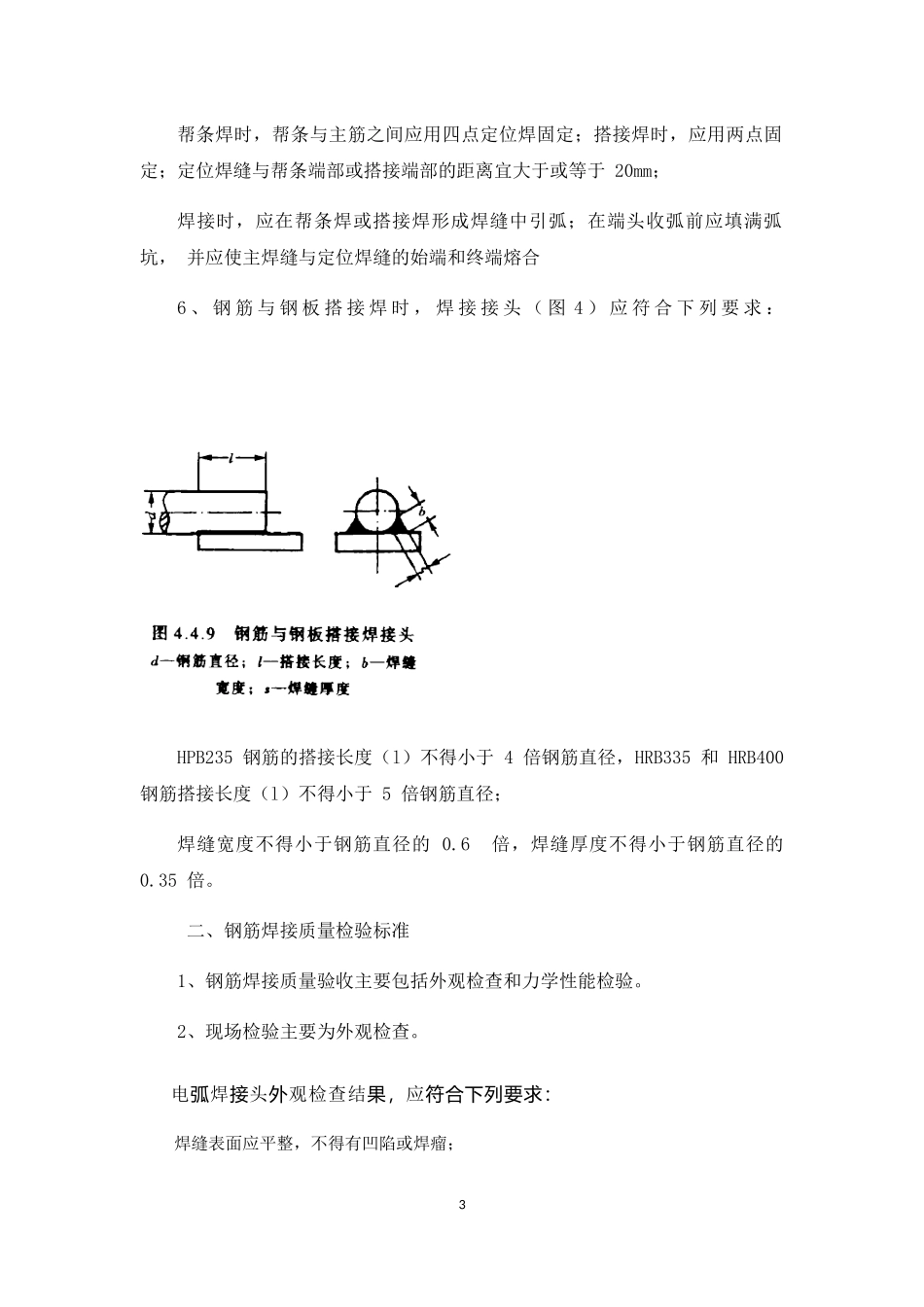

哈尔滨保健路打通工程施工第二标段格栅钢筋焊接要求为了在工程钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准，做到技术先进，确保质量，希望认真阅读，做好教育，认真执行，保证工程施工安全。现场格栅所有焊缝采用搭接电弧焊，焊缝厚度不小于8mm，焊条型号：Q235B型钢、钢板及HRB、HPB钢筋均采用E43。钢筋焊接时采用单面焊，焊缝长度10d，不方便单面焊时采用双面焊，焊缝长度5d。一、一些关于电弧焊操作的规定：1、钢筋电弧焊包括帮条焊、搭接焊、坡口窄间隙焊和熔槽帮条焊5种接头型式。焊接时，应符合下列要求：、应根据钢筋牌号、直径、接头型式和焊接位置，选择焊条。焊接工艺和焊接参数；、焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；、焊接地线与钢筋应接触紧密；、焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。2、帮条焊时，宜采用双面焊（图1-a）；当不能进行双面焊时，方可采用单面焊（图1-b）图1钢筋帮条焊接头（a）双面焊；（b）单面焊d—钢筋直径；l—帮条长度帮条长度l应符合表1的规定。当帮条牌号与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号1表1钢筋帮条长度钢筋牌号焊缝型式帮条长度lHPB235单面焊≥8d双面焊≥4dHRB335HRB400单面焊≥10d注：d为主筋直径(mm)3、搭接焊时，宜采用双面焊（图2-a)。当不能进行双面焊时，方可采用单面焊（图2-b）。搭接长度可与本规程表1帮条长度相同。4、帮条焊接头或搭接焊接头的焊缝厚度s不应小于主筋直径的0.3倍；焊缝宽度b不应小于主筋直径的0.8倍（图3）。图2钢筋搭接焊接头图3焊缝尺寸示意图（a）双面焊：（b）单面焊b一焊缝宽度；s一焊缝厚度；d一钢筋直筋；l一搭接长度d一钢筋直径5、帮条焊或搭接焊时，钢筋的装配和焊接应符合下列要求：帮条焊时，两主筋端面的间隙应为2～5mm；搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上；2帮条焊时，帮条与主筋之间应用四点定位焊固定；搭接焊时，应用两点固定；定位焊缝与帮条端部或搭接端部的距离宜大于或等于20mm；焊接时，应在帮条焊或搭接焊形成焊缝中引弧；在端头收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合6、钢筋与钢板搭接焊时，焊接接头（图4）应符合下列要求：HPB235钢筋的搭接长度（l）不得小于4倍钢筋直径，HRB335和HRB400钢筋搭接长度（l）不得小于5倍钢筋直径；焊缝宽度不得小于钢筋直径的0.6倍，焊缝厚度不得小于钢筋直径的0.35倍。二、钢筋焊接质量检验标准1、钢筋焊接质量验收主要包括外观检查和力学性能检验。2、现场检验主要为外观检查。电弧焊接头外观检查结果，应符合下列要求：焊缝表面应平整，不得有凹陷或焊瘤；3焊接接头区域不得有肉眼可见的裂纹；咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差，应符合表1的规定；钢筋电孤焊接头尺寸偏差及缺陷允许值名称单位接头形式帮条焊搭接焊钢筋与钢板搭接焊棒体沿接头接头中心线的纵向偏移mm0.3d—接头处弯折角°33接头处钢筋轴线的位移mm0.1d0.1d焊缝厚度mm+0.05d0+0。05d0焊缝宽度mm+0.1d0+0.1d0焊缝长度mm-0.3d-0.3d横向咬边深度mm0.50.5在长2d焊缝表面上的气孔及夹渣数量个22面积mm266在全部焊缝表面上的气孔及夹渣数量个——面积mm2——注：d为钢筋直径(mm)4
