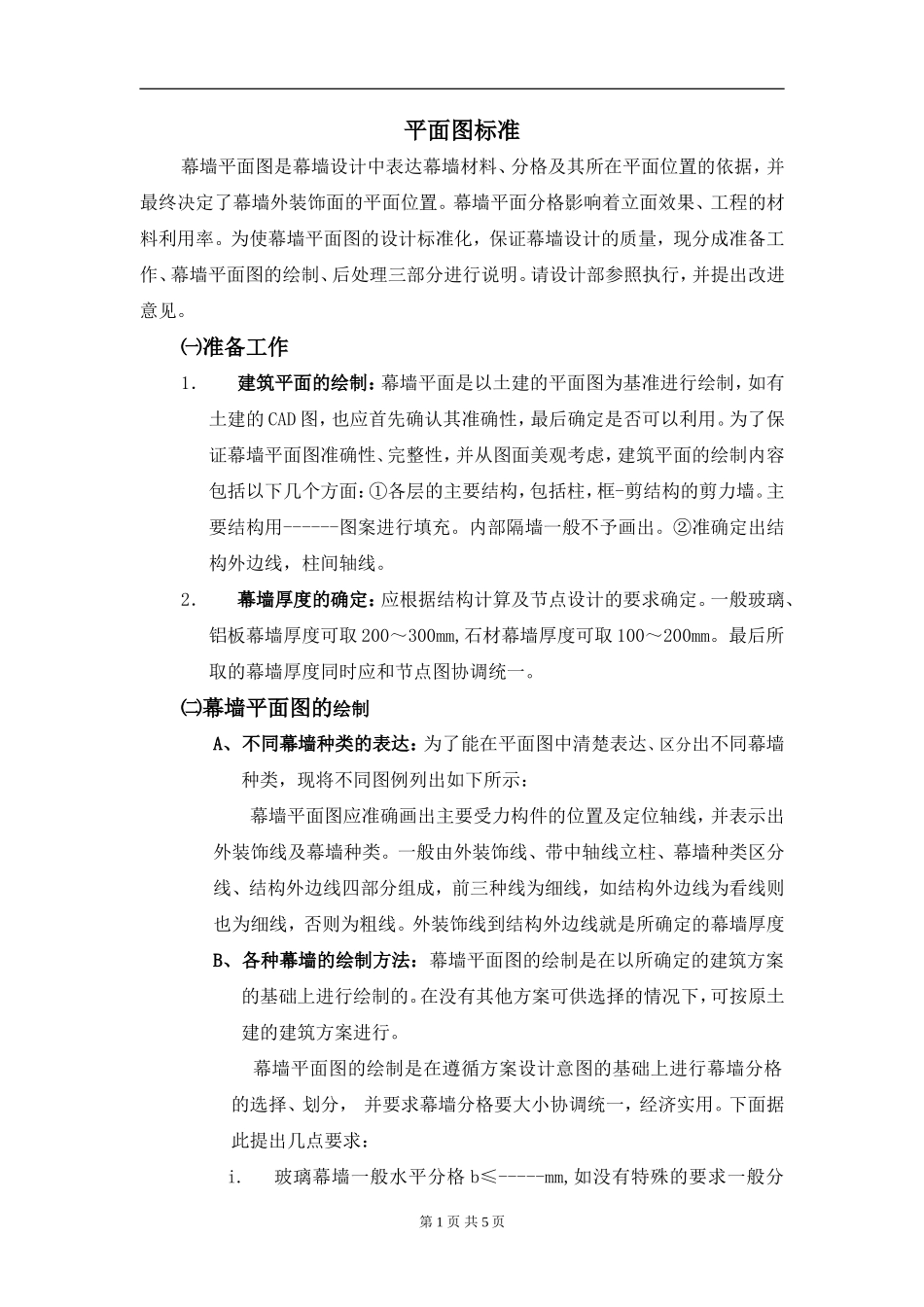

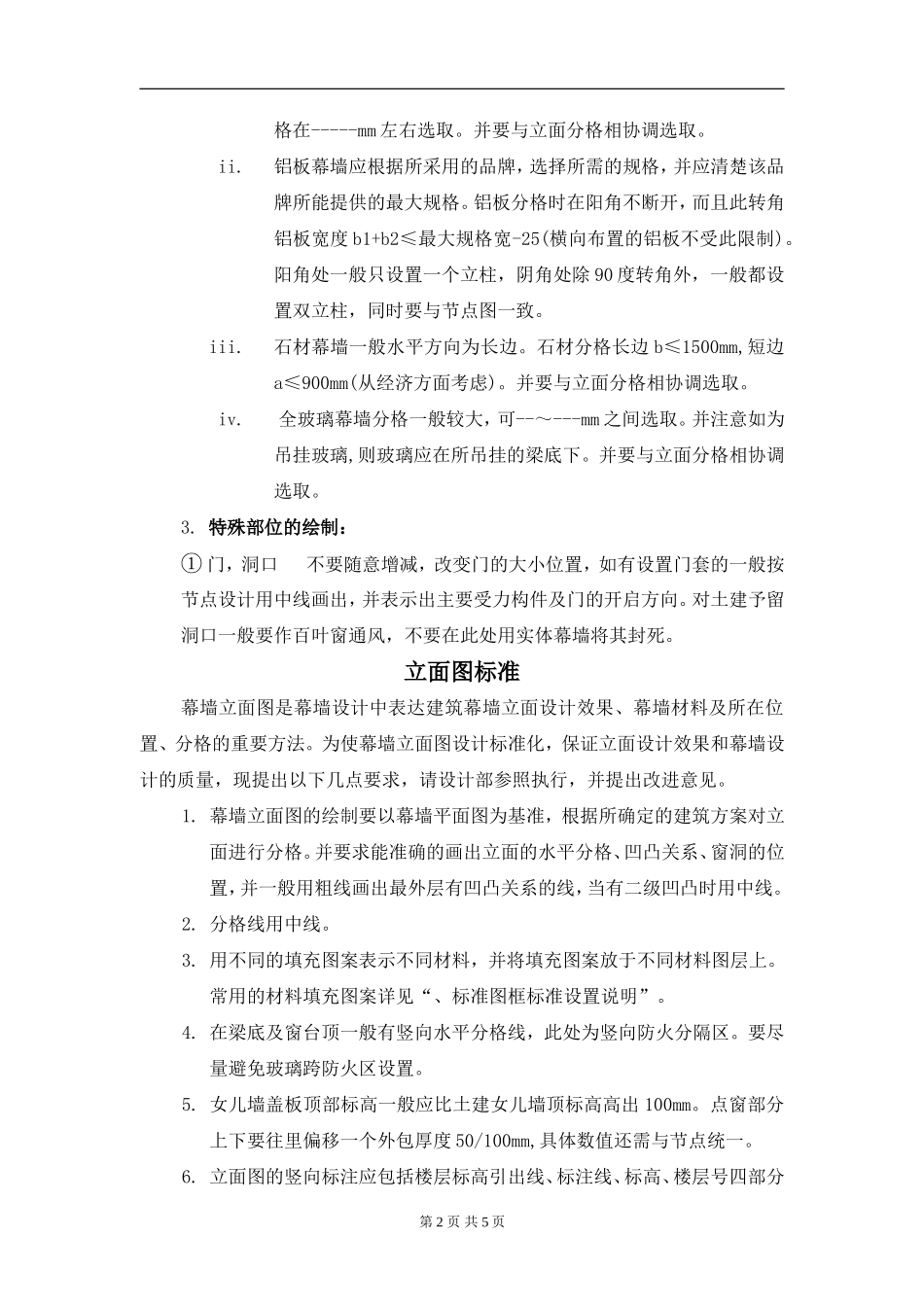

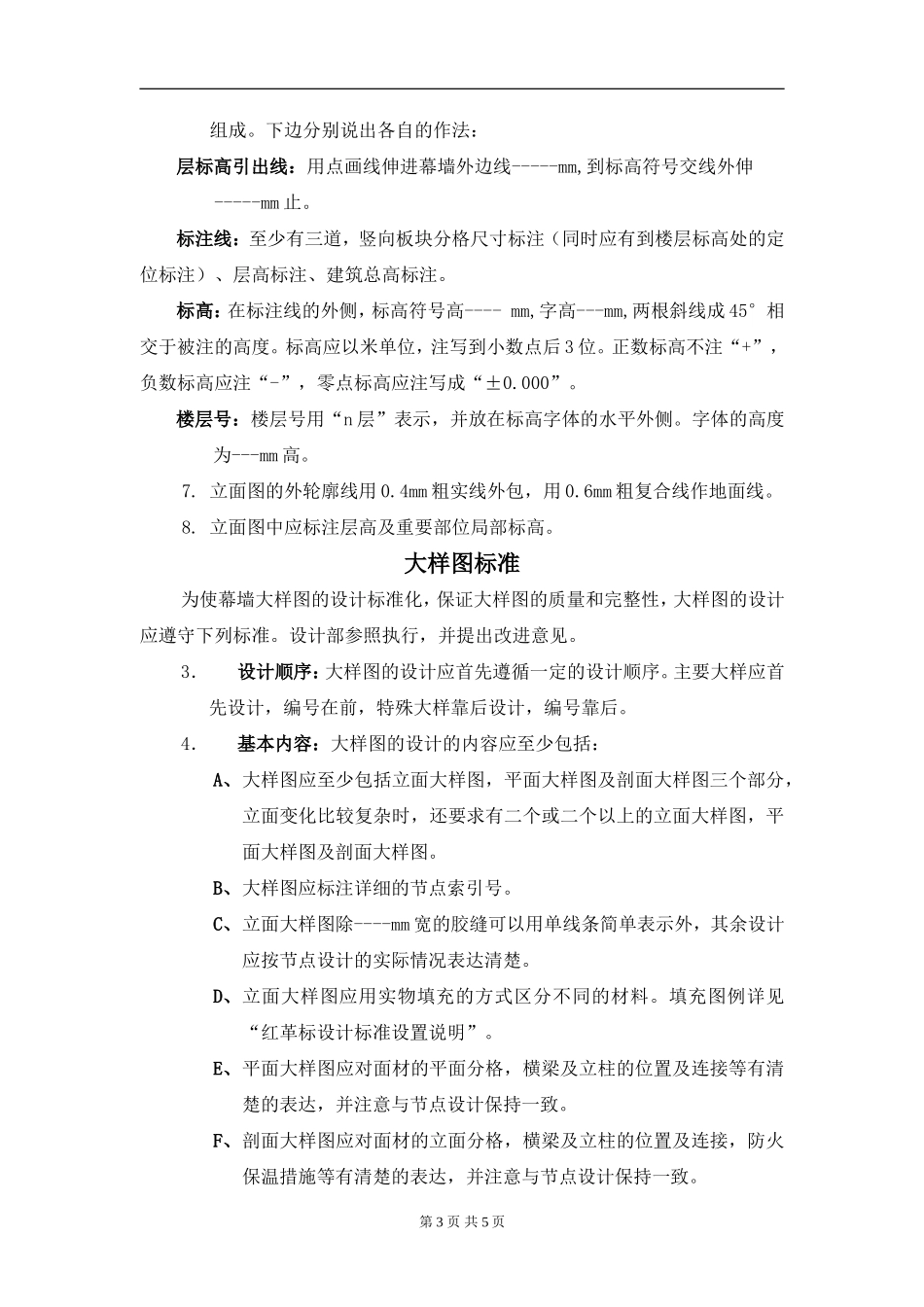

平面图标准幕墙平面图是幕墙设计中表达幕墙材料、分格及其所在平面位置的依据，并最终决定了幕墙外装饰面的平面位置。幕墙平面分格影响着立面效果、工程的材料利用率。为使幕墙平面图的设计标准化，保证幕墙设计的质量，现分成准备工作、幕墙平面图的绘制、后处理三部分进行说明。请设计部参照执行，并提出改进意见。㈠准备工作1．建筑平面的绘制：幕墙平面是以土建的平面图为基准进行绘制，如有土建的CAD图，也应首先确认其准确性，最后确定是否可以利用。为了保证幕墙平面图准确性、完整性，并从图面美观考虑，建筑平面的绘制内容包括以下几个方面：①各层的主要结构，包括柱，框-剪结构的剪力墙。主要结构用------图案进行填充。内部隔墙一般不予画出。②准确定出结构外边线，柱间轴线。2．幕墙厚度的确定：应根据结构计算及节点设计的要求确定。一般玻璃、铝板幕墙厚度可取200～300mm,石材幕墙厚度可取100～200mm。最后所取的幕墙厚度同时应和节点图协调统一。㈡幕墙平面图的绘制A、不同幕墙种类的表达：为了能在平面图中清楚表达、区分出不同幕墙种类，现将不同图例列出如下所示：幕墙平面图应准确画出主要受力构件的位置及定位轴线，并表示出外装饰线及幕墙种类。一般由外装饰线、带中轴线立柱、幕墙种类区分线、结构外边线四部分组成，前三种线为细线，如结构外边线为看线则也为细线，否则为粗线。外装饰线到结构外边线就是所确定的幕墙厚度B、各种幕墙的绘制方法：幕墙平面图的绘制是在以所确定的建筑方案的基础上进行绘制的。在没有其他方案可供选择的情况下，可按原土建的建筑方案进行。幕墙平面图的绘制是在遵循方案设计意图的基础上进行幕墙分格的选择、划分，并要求幕墙分格要大小协调统一，经济实用。下面据此提出几点要求：i.玻璃幕墙一般水平分格b≤-----mm,如没有特殊的要求一般分第1页共5页格在-----mm左右选取。并要与立面分格相协调选取。ii.铝板幕墙应根据所采用的品牌，选择所需的规格，并应清楚该品牌所能提供的最大规格。铝板分格时在阳角不断开，而且此转角铝板宽度b1+b2≤最大规格宽-25(横向布置的铝板不受此限制)。阳角处一般只设置一个立柱，阴角处除90度转角外，一般都设置双立柱，同时要与节点图一致。iii.石材幕墙一般水平方向为长边。石材分格长边b≤1500mm,短边a≤900mm(从经济方面考虑)。并要与立面分格相协调选取。iv.全玻璃幕墙分格一般较大，可--～---mm之间选取。并注意如为吊挂玻璃,则玻璃应在所吊挂的梁底下。并要与立面分格相协调选取。3.特殊部位的绘制：①门，洞口不要随意增减，改变门的大小位置，如有设置门套的一般按节点设计用中线画出，并表示出主要受力构件及门的开启方向。对土建予留洞口一般要作百叶窗通风，不要在此处用实体幕墙将其封死。立面图标准幕墙立面图是幕墙设计中表达建筑幕墙立面设计效果、幕墙材料及所在位置、分格的重要方法。为使幕墙立面图设计标准化，保证立面设计效果和幕墙设计的质量，现提出以下几点要求，请设计部参照执行，并提出改进意见。1.幕墙立面图的绘制要以幕墙平面图为基准，根据所确定的建筑方案对立面进行分格。并要求能准确的画出立面的水平分格、凹凸关系、窗洞的位置，并一般用粗线画出最外层有凹凸关系的线，当有二级凹凸时用中线。2.分格线用中线。3.用不同的填充图案表示不同材料，并将填充图案放于不同材料图层上。常用的材料填充图案详见“、标准图框标准设置说明”。4.在梁底及窗台顶一般有竖向水平分格线，此处为竖向防火分隔区。要尽量避免玻璃跨防火区设置。5.女儿墙盖板顶部标高一般应比土建女儿墙顶标高高出100mm。点窗部分上下要往里偏移一个外包厚度50/100mm,具体数值还需与节点统一。6.立面图的竖向标注应包括楼层标高引出线、标注线、标高、楼层号四部分第2页共5页组成。下边分别说出各自的作法：层标高引出线：用点画线伸进幕墙外边线-----mm,到标高符号交线外伸-----mm止。标注线：至少有三道，竖向板块分格尺寸标注（同时应有到楼层标高处的定位标注）、层高标注、建筑总高标注。标高：在标注线的外侧，标高符号高----mm,字高---mm,两根斜线成45°相交于被注的高度。标...
