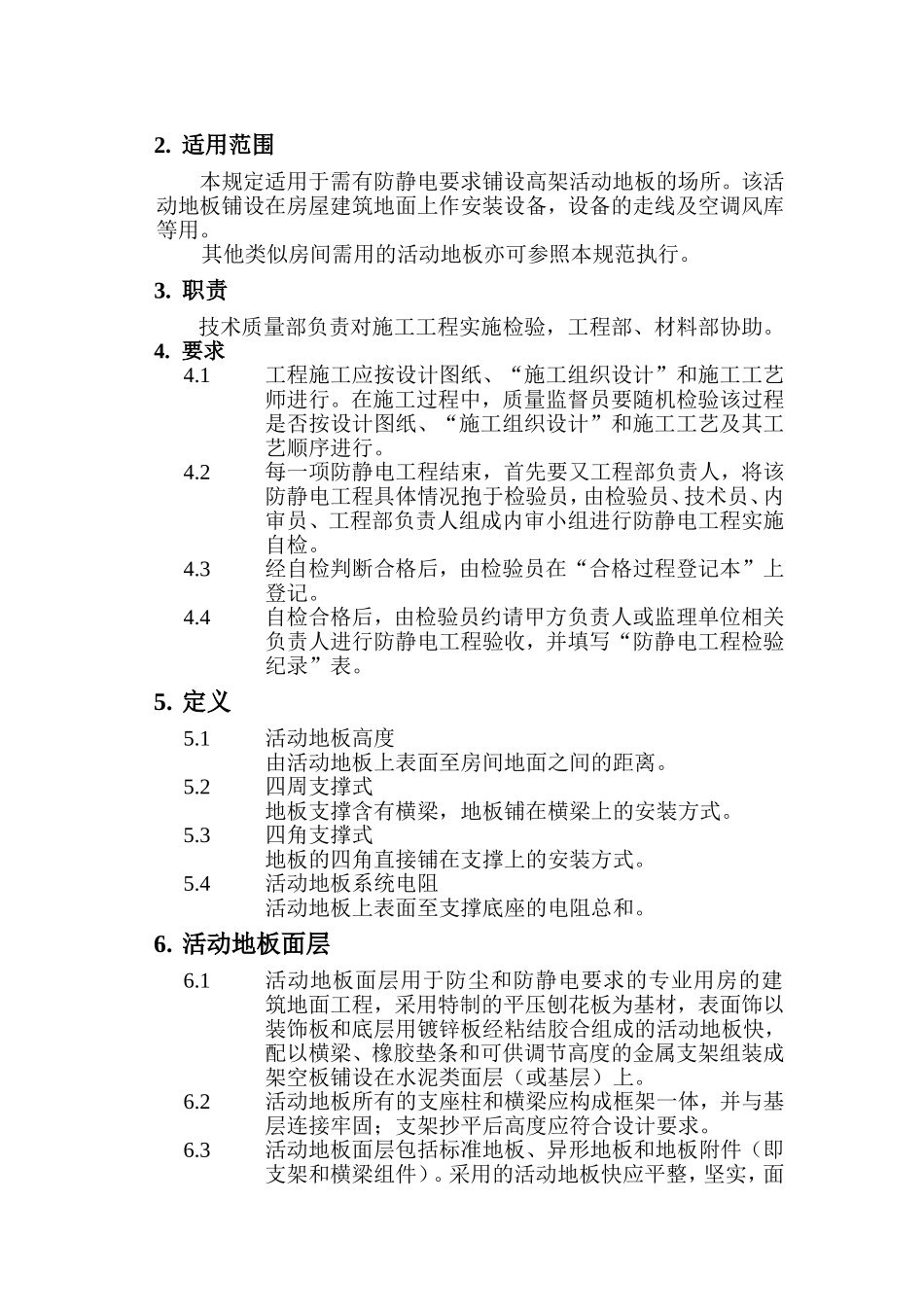

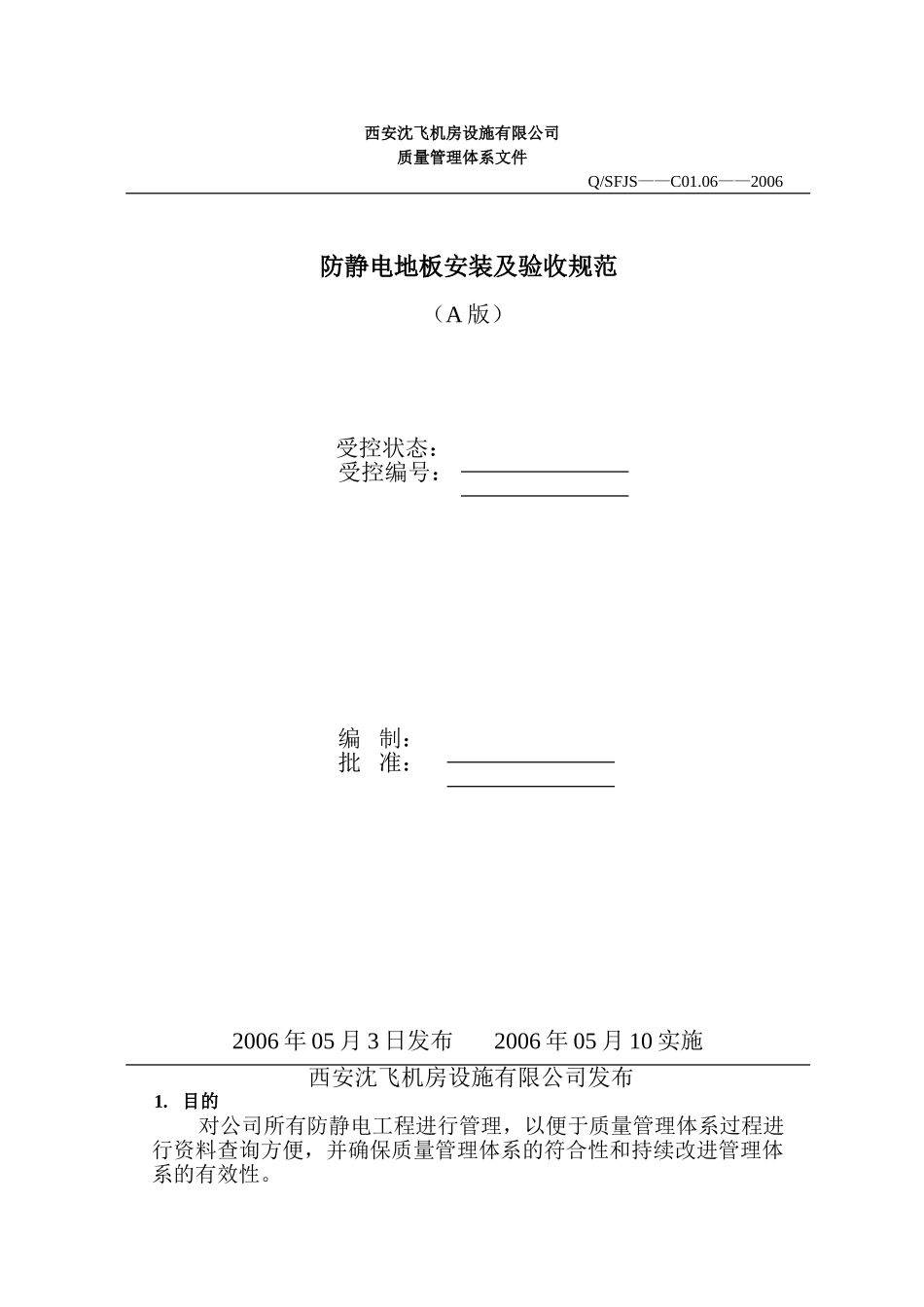

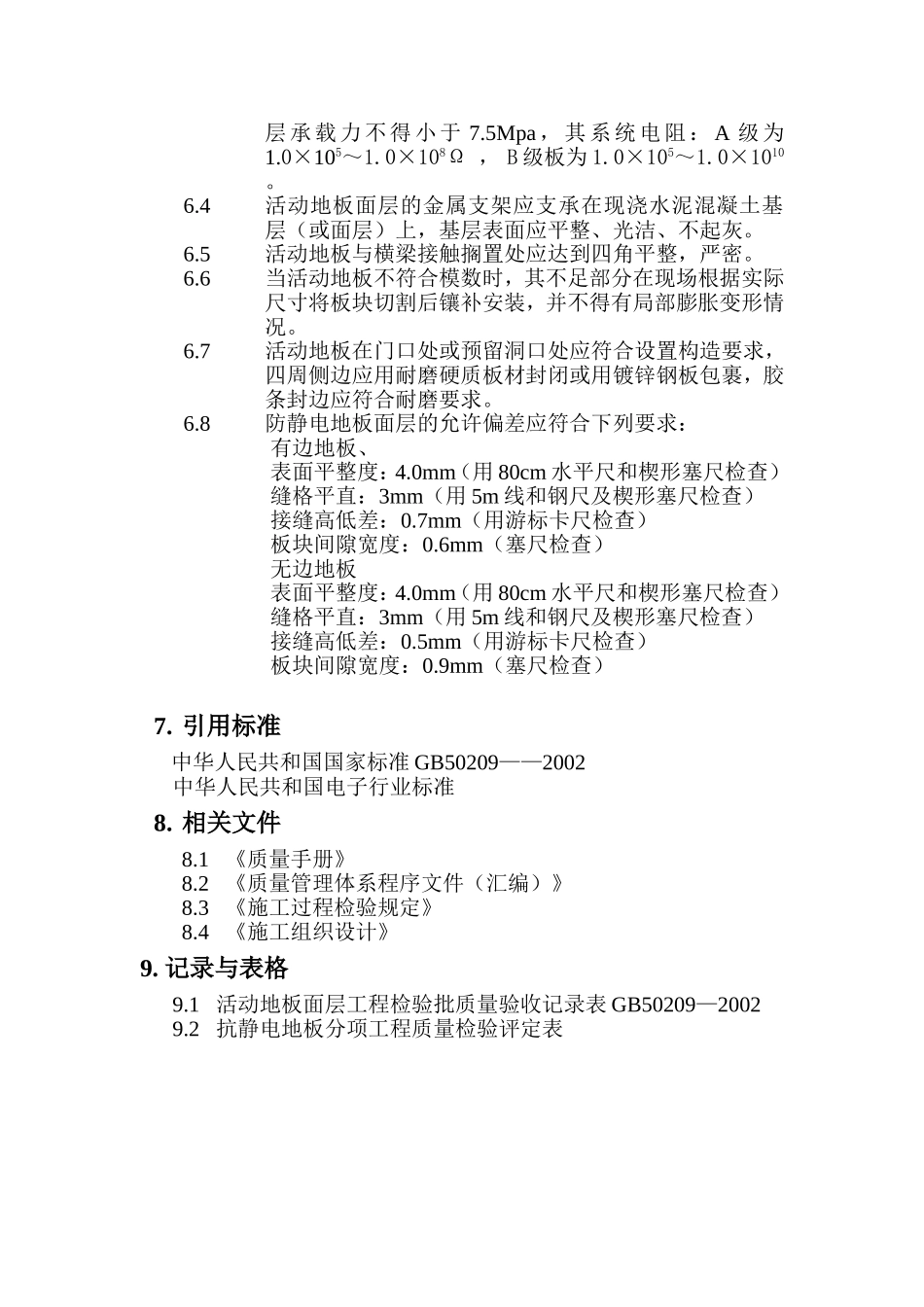

西安沈飞机房设施有限公司质量管理体系文件Q/SFJS——C01.06——2006防静电地板安装及验收规范（A版）受控状态：受控编号：编制：批准：2006年05月3日发布2006年05月10实施西安沈飞机房设施有限公司发布1.目的对公司所有防静电工程进行管理，以便于质量管理体系过程进行资料查询方便，并确保质量管理体系的符合性和持续改进管理体系的有效性。2.适用范围本规定适用于需有防静电要求铺设高架活动地板的场所。该活动地板铺设在房屋建筑地面上作安装设备，设备的走线及空调风库等用。其他类似房间需用的活动地板亦可参照本规范执行。3.职责技术质量部负责对施工工程实施检验，工程部、材料部协助。4.要求4.1工程施工应按设计图纸、“施工组织设计”和施工工艺师进行。在施工过程中，质量监督员要随机检验该过程是否按设计图纸、“施工组织设计”和施工工艺及其工艺顺序进行。4.2每一项防静电工程结束，首先要又工程部负责人，将该防静电工程具体情况抱于检验员，由检验员、技术员、内审员、工程部负责人组成内审小组进行防静电工程实施自检。4.3经自检判断合格后，由检验员在“合格过程登记本”上登记。4.4自检合格后，由检验员约请甲方负责人或监理单位相关负责人进行防静电工程验收，并填写“防静电工程检验纪录”表。5.定义5.1活动地板高度由活动地板上表面至房间地面之间的距离。5.2四周支撑式地板支撑含有横梁，地板铺在横梁上的安装方式。5.3四角支撑式地板的四角直接铺在支撑上的安装方式。5.4活动地板系统电阻活动地板上表面至支撑底座的电阻总和。6.活动地板面层6.1活动地板面层用于防尘和防静电要求的专业用房的建筑地面工程，采用特制的平压刨花板为基材，表面饰以装饰板和底层用镀锌板经粘结胶合组成的活动地板快，配以横梁、橡胶垫条和可供调节高度的金属支架组装成架空板铺设在水泥类面层（或基层）上。6.2活动地板所有的支座柱和横梁应构成框架一体，并与基层连接牢固；支架抄平后高度应符合设计要求。6.3活动地板面层包括标准地板、异形地板和地板附件（即支架和横梁组件）。采用的活动地板快应平整，坚实，面层承载力不得小于7.5Mpa，其系统电阻：A级为1.0×105～1.0×108Ω，B级板为1.0×105～1.0×1010。6.4活动地板面层的金属支架应支承在现浇水泥混凝土基层（或面层）上，基层表面应平整、光洁、不起灰。6.5活动地板与横梁接触搁置处应达到四角平整，严密。6.6当活动地板不符合模数时，其不足部分在现场根据实际尺寸将板块切割后镶补安装，并不得有局部膨胀变形情况。6.7活动地板在门口处或预留洞口处应符合设置构造要求，四周侧边应用耐磨硬质板材封闭或用镀锌钢板包裹，胶条封边应符合耐磨要求。6.8防静电地板面层的允许偏差应符合下列要求：有边地板、表面平整度：4.0mm（用80cm水平尺和楔形塞尺检查）缝格平直：3mm（用5m线和钢尺及楔形塞尺检查）接缝高低差：0.7mm（用游标卡尺检查）板块间隙宽度：0.6mm（塞尺检查）无边地板表面平整度：4.0mm（用80cm水平尺和楔形塞尺检查）缝格平直：3mm（用5m线和钢尺及楔形塞尺检查）接缝高低差：0.5mm（用游标卡尺检查）板块间隙宽度：0.9mm（塞尺检查）7.引用标准中华人民共和国国家标准GB50209——2002中华人民共和国电子行业标准8.相关文件8.1《质量手册》8.2《质量管理体系程序文件（汇编）》8.3《施工过程检验规定》8.4《施工组织设计》9.记录与表格9.1活动地板面层工程检验批质量验收记录表GB50209—20029.2抗静电地板分项工程质量检验评定表
