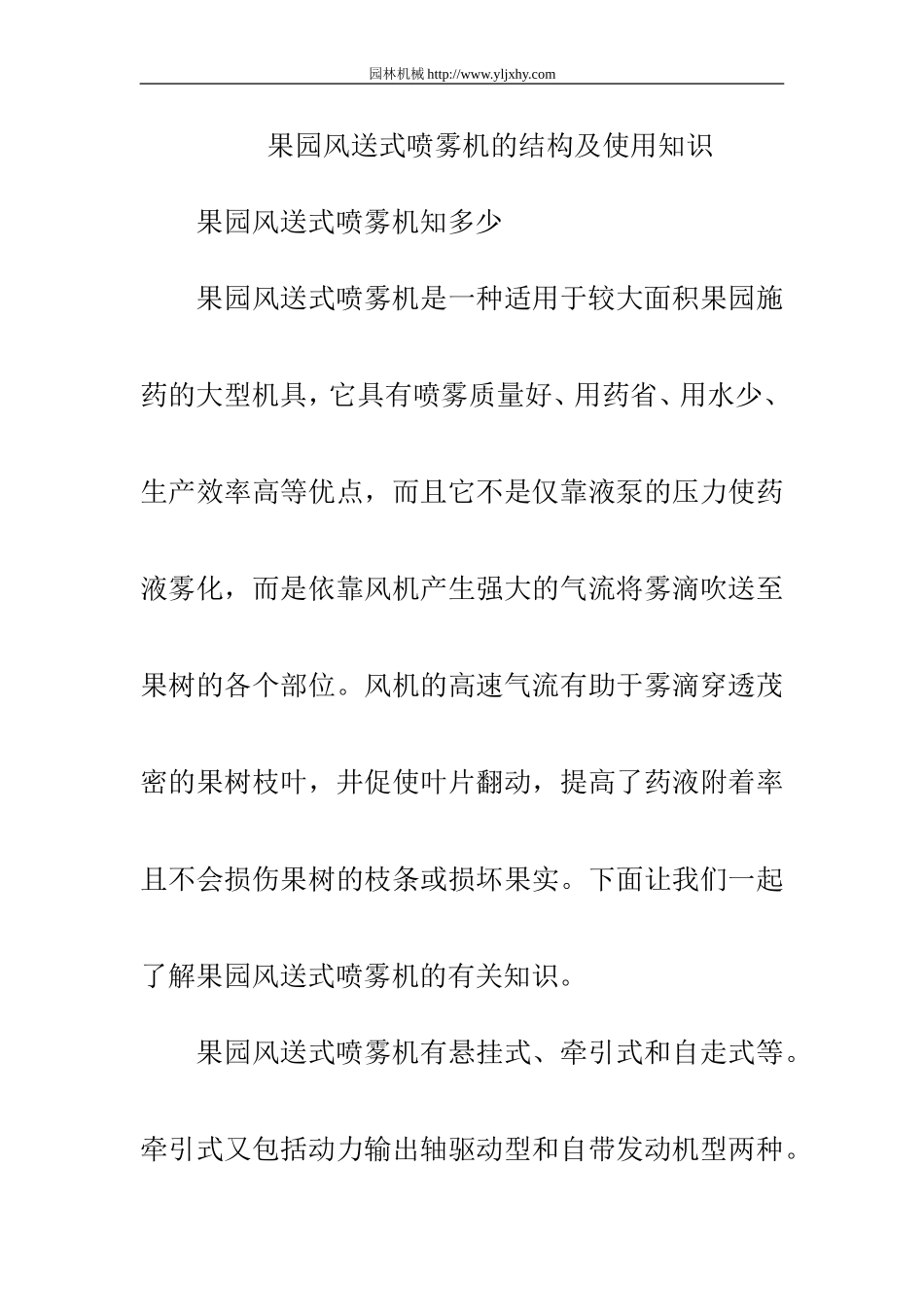

园林机械http://www.yljxhy.com果园风送式喷雾机的结构及使用知识果园风送式喷雾机知多少果园风送式喷雾机是一种适用于较大面积果园施药的大型机具，它具有喷雾质量好、用药省、用水少、生产效率高等优点，而且它不是仅靠液泵的压力使药液雾化，而是依靠风机产生强大的气流将雾滴吹送至果树的各个部位。风机的高速气流有助于雾滴穿透茂密的果树枝叶，井促使叶片翻动，提高了药液附着率且不会损伤果树的枝条或损坏果实。下面让我们一起了解果园风送式喷雾机的有关知识。果园风送式喷雾机有悬挂式、牵引式和自走式等。牵引式又包括动力输出轴驱动型和自带发动机型两种。园林机械http://www.yljxhy.com我国主要机型为中小型牵引式动力输出轴驱动型，今后应发展小型悬挂式或自走式机型。前者成本低，而后者机动性好、爬坡能力强，适用于密植或坡地果园。一、果园风送式喷雾机的主要结构果园风送式喷雾机分为动力和喷雾两部分。喷雾部分由药液箱、轴流风机、四缸活塞式隔膜泵或三缸柱塞泵、调压分配阀、过滤器、吸水阀、传动轴和喷洒装置等组成。1．药液箱药液箱用玻璃钢制成，箱中底部装有射流液力搅拌装置，通过3个安装方向不同的射流喷嘴，依靠液泵的高压水流进行药液搅拌，使药液混合均匀，从而提园林机械http://www.yljxhy.com高喷雾质量。2．轴流风机轴流风机为喷雾机的主要工作部件，其性能好坏直接影响整机的喷洒质量和防治效果。它由叶轮、叶片、导风板、风机壳和安全罩等组成。叶轮直径为580mm，叶片有14片，为铸铝制造。为了引导气流进入风机壳内，风机壳的人口处特制成有较大圆弧的集流口。在风机壳的后半部设有固定的出口导风板，以消除气流圆周分速带来的损失，保证气流轴向进入、径向流出，以提高风机的效率。风机壳为铸铝制成。3．四缸活塞式隔膜泵它是由泵体、泵盖、偏心轴、活塞、滑块部件、胶质园林机械http://www.yljxhy.com隔膜、气室、进出水阀、进出水管等组成。在液泵偏心轴的端部装有三角皮带轮，由拖拉机动力输出轴驱动，通过皮带传动，带动液泵吸入和排出药液。4．调压分配阀它是由调压阀、总开关、分置开关、压力表等组成调压阀可根据工作需要调节工作压力(调节范围0-2MPa)。总开关控制喷雾机作业的启闭，分置开关可按作业要求分别控制左右侧喷管的启闭，以保证经济用药。5．过滤器它是为了减少喷头堵塞而设置的。过滤器滤网的拆洗应方便。同时要有足够的过滤面积和适当的过滤园林机械http://www.yljxhy.com孔隙。为此该机所装的滤网式过滤器和药液箱加药滤网均采用了40目尼龙滤网。6．喷洒装置由径吹式喷嘴和左右两侧分置的弧形喷管部件组成。喷管上每侧装置喷头10只，呈扇形排列，在径吹式喷嘴的顶部和底部装有挡风板，以调节喷雾的范围。二、果园风送式喷雾机的工作原理果园风送式喷雾机的工作原理是：当拖拉机驱动液泵运转时，药箱中的水，经吸水头、开关、过滤器，进入液泵。然后经调压分配阁总开关的回水管及搅拌管进入药液箱，在向药箱加水的同时，将农药按所需的比例加入药箱，这样就边加水边混合农药。喷雾时，药园林机械http://www.yljxhy.com箱中的药液经出水管、过滤器与液泵的进水管进入液泵，在泵的作用下，药液由泵的出水管路进入调压分配阀的总开关，在总开关开启时，一部分药液经2个分置开关，通过输药管进人喷洒装置的喷管中。进入喷管的具有压力的药液在喷头的作用下，以雾状喷出，并通过风机产生的强大气流，将雾滴再次进行雾化。同时将雾化后的细雾滴吹送到果树株冠层内。果园风送式喷雾机使用前应准备充分随着果业生产水平的提高，病虫防控手段也在不断适应果业发展的需要，各种新型植保机械层出不穷，为了保证水果丰产丰收，植保机械一定要选好。相比园林机械http://www.yljxhy.com老式喷雾器，果园风送式喷雾机更适合果园行业用于病虫害防治。使用果园风送式喷雾机，将大大降低果农的劳动强度，提高劳动生产力率，提高果树病虫害防治水平，保护果树安全，增加农民收入。这里提醒广大果农，在使用这种如此频繁的喷雾机时，应注意做好准备工作，确保果园风送式喷雾机为果树喷洒农药时更轻松、更顺利。首先，要做好喷雾机的挂接与安装...
