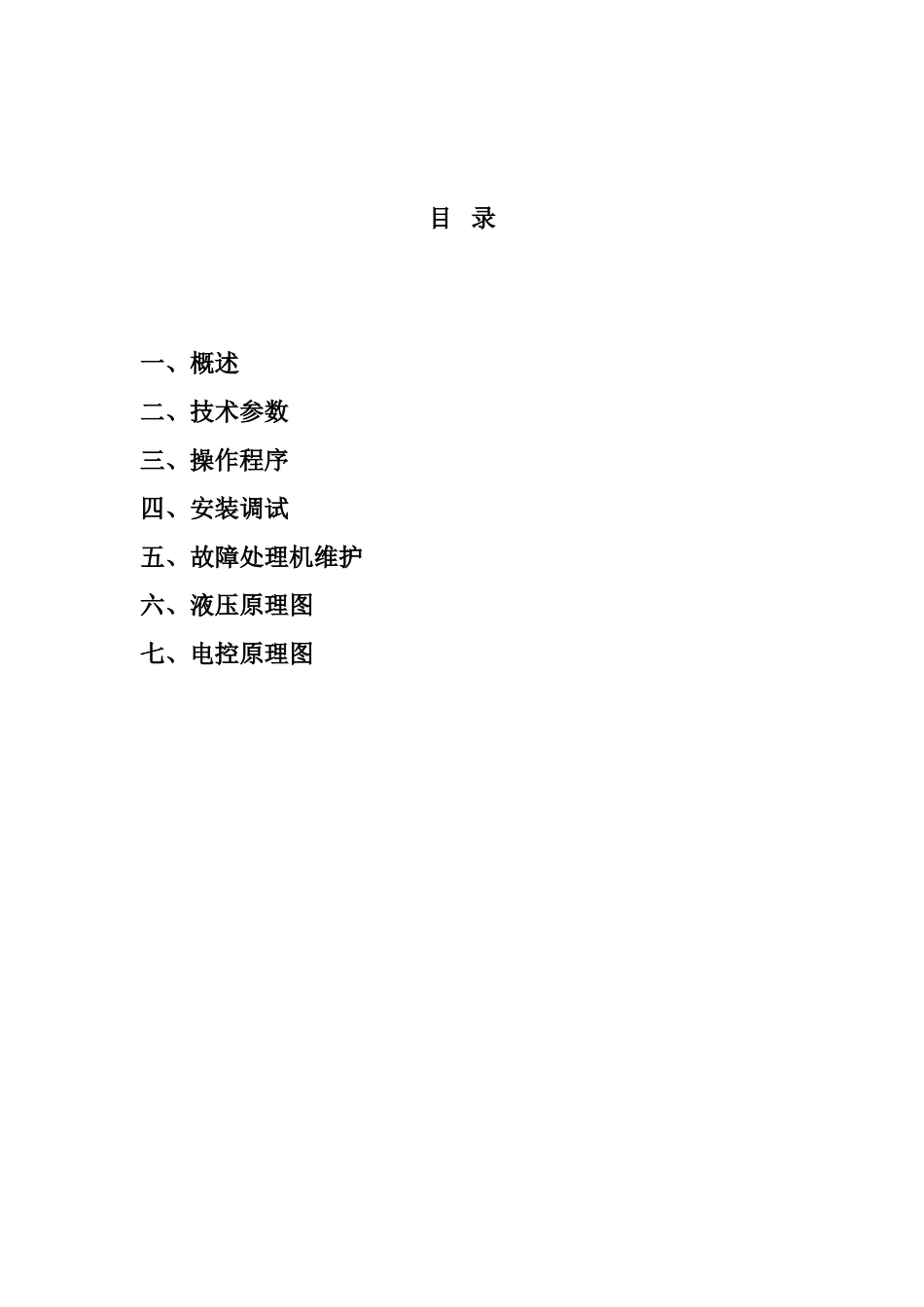

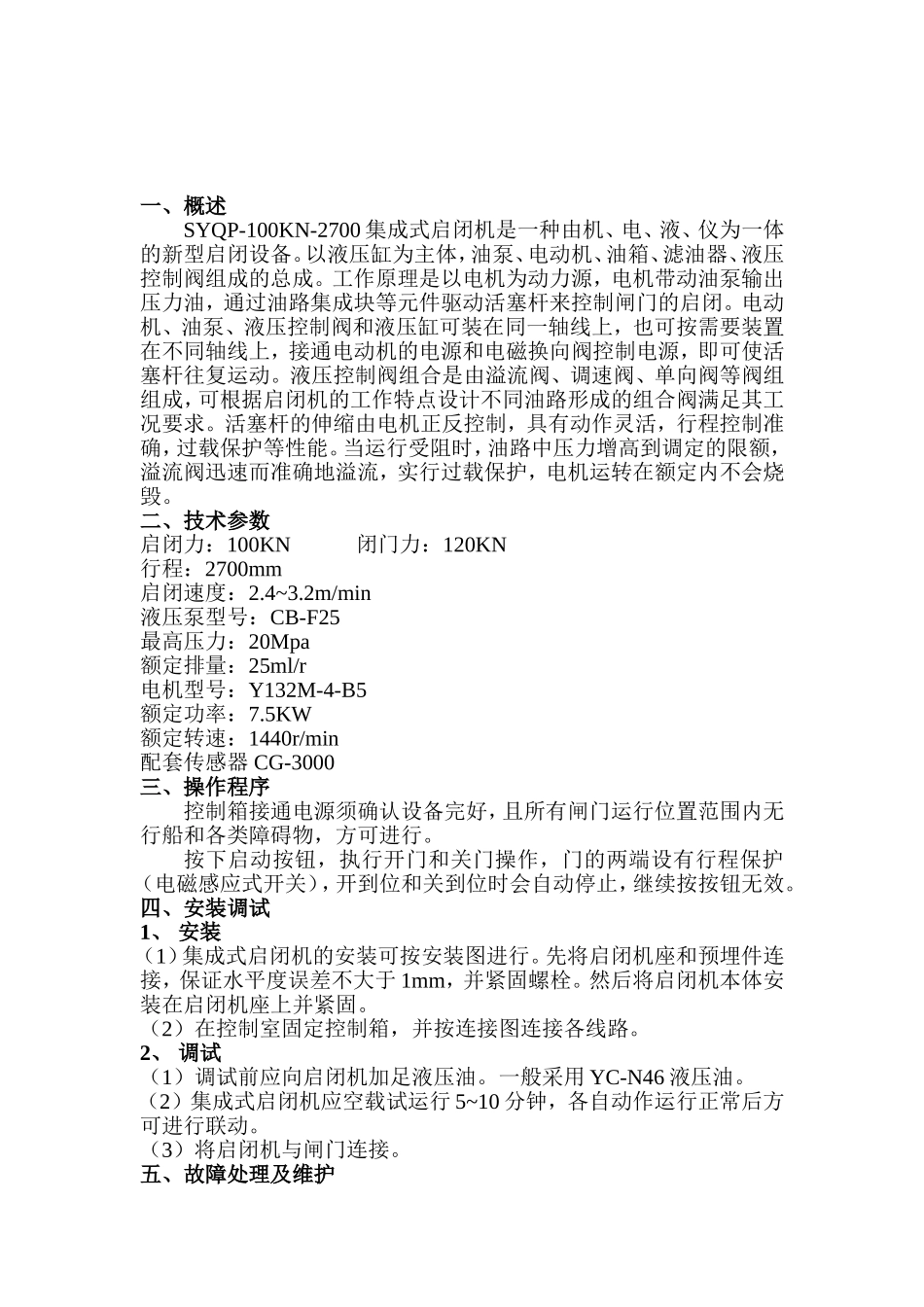

SYQP-100KN-2700液压启闭机使用说明书扬州三元动力机械有限公司2012年10月11日目录一、概述二、技术参数三、操作程序四、安装调试五、故障处理机维护六、液压原理图七、电控原理图一、概述SYQP-100KN-2700集成式启闭机是一种由机、电、液、仪为一体的新型启闭设备。以液压缸为主体，油泵、电动机、油箱、滤油器、液压控制阀组成的总成。工作原理是以电机为动力源，电机带动油泵输出压力油，通过油路集成块等元件驱动活塞杆来控制闸门的启闭。电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装置在不同轴线上，接通电动机的电源和电磁换向阀控制电源，即可使活塞杆往复运动。液压控制阀组合是由溢流阀、调速阀、单向阀等阀组组成，可根据启闭机的工作特点设计不同油路形成的组合阀满足其工况要求。活塞杆的伸缩由电机正反控制，具有动作灵活，行程控制准确，过载保护等性能。当运行受阻时，油路中压力增高到调定的限额，溢流阀迅速而准确地溢流，实行过载保护，电机运转在额定内不会烧毁。二、技术参数启闭力：100KN闭门力：120KN行程：2700mm启闭速度：2.4~3.2m/min液压泵型号：CB-F25最高压力：20Mpa额定排量：25ml/r电机型号：Y132M-4-B5额定功率：7.5KW额定转速：1440r/min配套传感器CG-3000三、操作程序控制箱接通电源须确认设备完好，且所有闸门运行位置范围内无行船和各类障碍物，方可进行。按下启动按钮，执行开门和关门操作，门的两端设有行程保护（电磁感应式开关），开到位和关到位时会自动停止，继续按按钮无效。四、安装调试1、安装（1）集成式启闭机的安装可按安装图进行。先将启闭机座和预埋件连接，保证水平度误差不大于1mm，并紧固螺栓。然后将启闭机本体安装在启闭机座上并紧固。（2）在控制室固定控制箱，并按连接图连接各线路。2、调试（1）调试前应向启闭机加足液压油。一般采用YC-N46液压油。（2）集成式启闭机应空载试运行5~10分钟，各自动作运行正常后方可进行联动。（3）将启闭机与闸门连接。五、故障处理及维护集成式启闭机为全封闭集成结构，无泄漏、无尘运行，控制阀块故障率低。一般性故障及排除如下：序号故障现象检查事项处理方法1电机不转动电源开关未合上或电机缺相检查电源及电机，必要时更换电机2开机后无压力油位过低，控制阀块中溢流阀芯有污物阻塞排除油位过低原因后，加注油，清洗或更换控制阀块3压力低，油缸动作无力或动作不稳控制阀块，溢流阀堵塞或调整值不正确，油泵磨损，内泄加大，油缸活塞密封件损坏重新调整溢流阀值或清洗、更换溢流阀芯，更换油泵、活塞密封件4启闭机不能上升下降阀块卡死，或油缸内密封件磨损，内泄漏加大清洗或更换控制阀块，或换密封件启闭机正式运行二个月后，应清洗一次油箱，更换液压油。加油应通过过滤加入，精度不低于20υm。以后每年应更换一次液压油。
