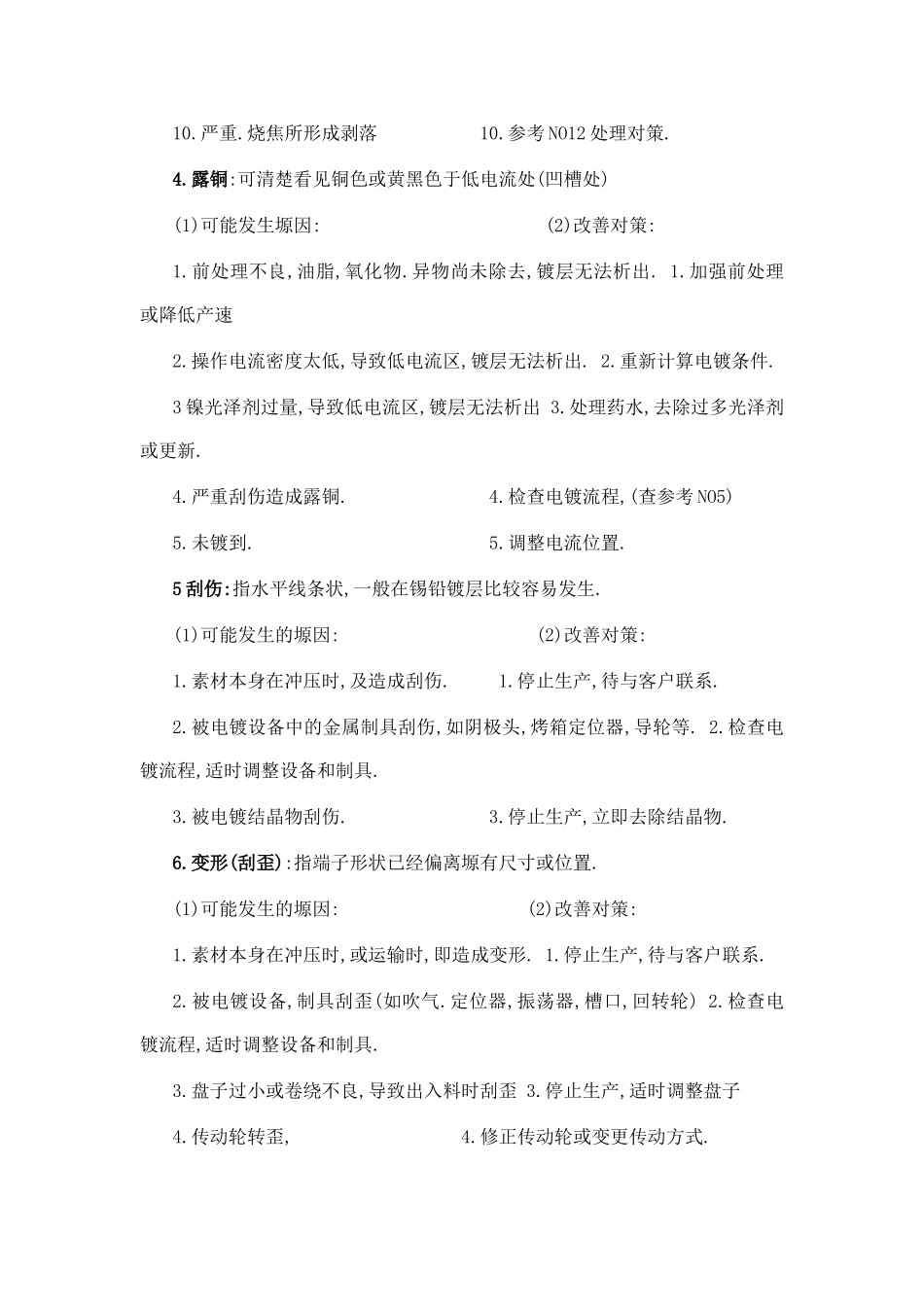

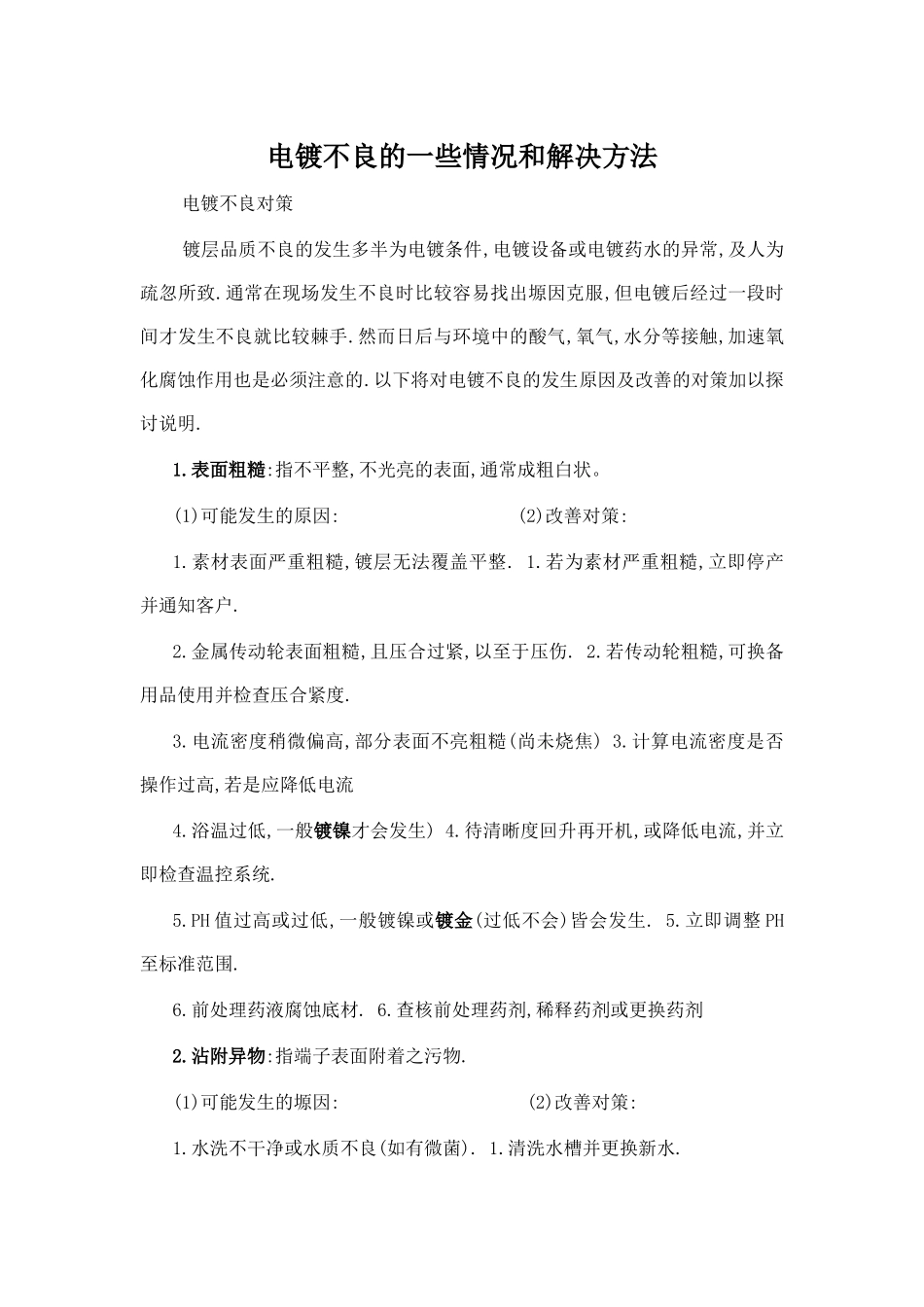

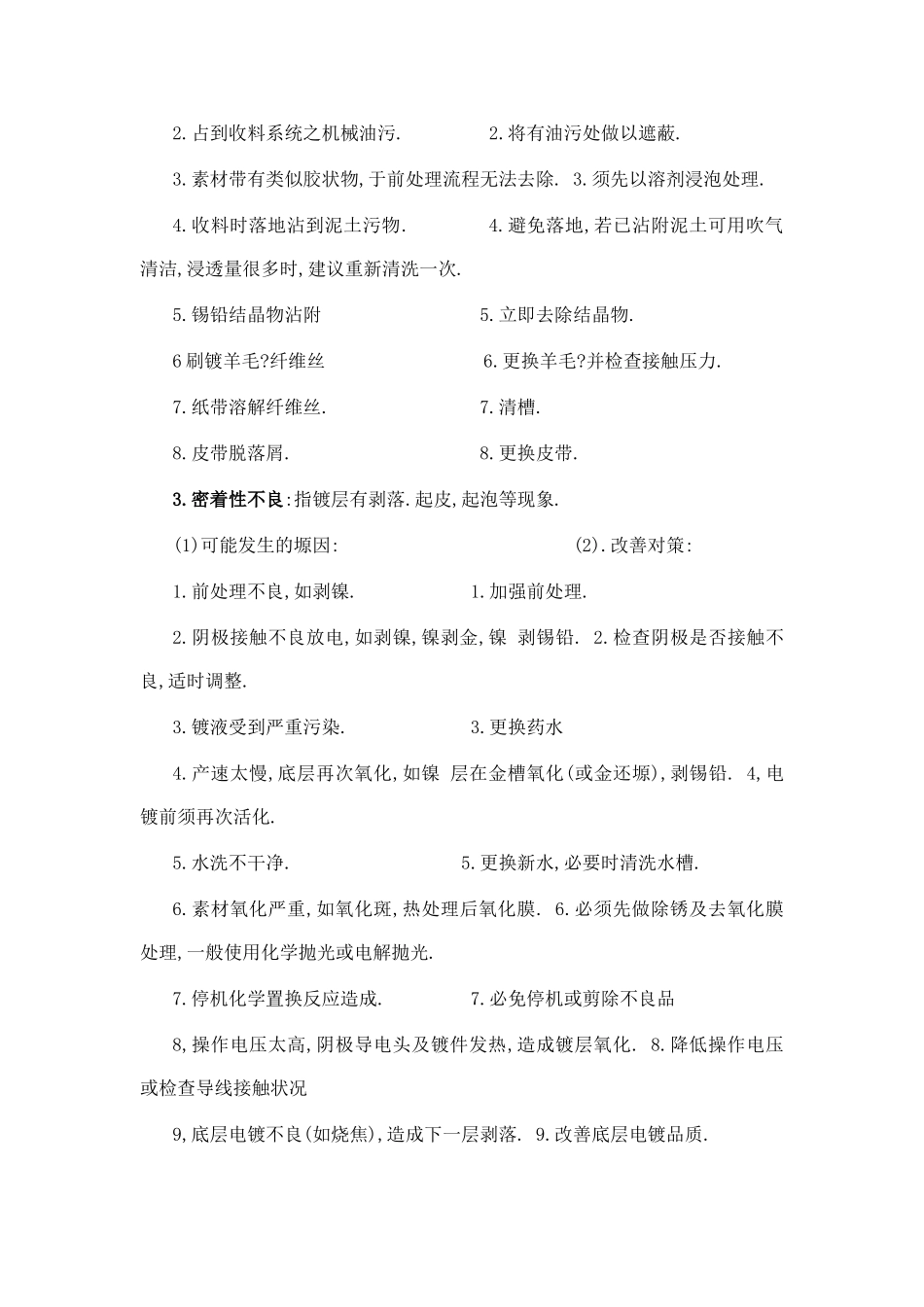

电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下将对电镀不良的发生原因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状。(1)可能发生的原因:(2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整.1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤.2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦)3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生)4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生.5.立即调整PH至标准范围.6.前处理药液腐蚀底材.6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因:(2)改善对策:1.水洗不干净或水质不良(如有微菌).1.清洗水槽并更换新水.2.占到收料系统之机械油污.2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除.3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物.4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附5.立即去除结晶物.6刷镀羊毛?纤维丝6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝.7.清槽.8.皮带脱落屑.8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因:(2).改善对策:1.前处理不良,如剥镍.1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅.2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染.3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅.4,电镀前须再次活化.5.水洗不干净.5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜.6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成.7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化.8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落.9.改善底层电镀品质.10.严重.烧焦所形成剥落10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因:(2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出.1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出.2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜.4.检查电镀流程,(查参考NO5)5.未镀到.5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因:(2)改善对策:1.素材本身在冲压时,及造成刮伤.1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等.2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤.3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因:(2)改善对策:1.素材本身在冲压时,或运输时,即造成变形.1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮)2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪3.停止生产,适时调整盘子4.传动轮转歪,4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整。可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免...
