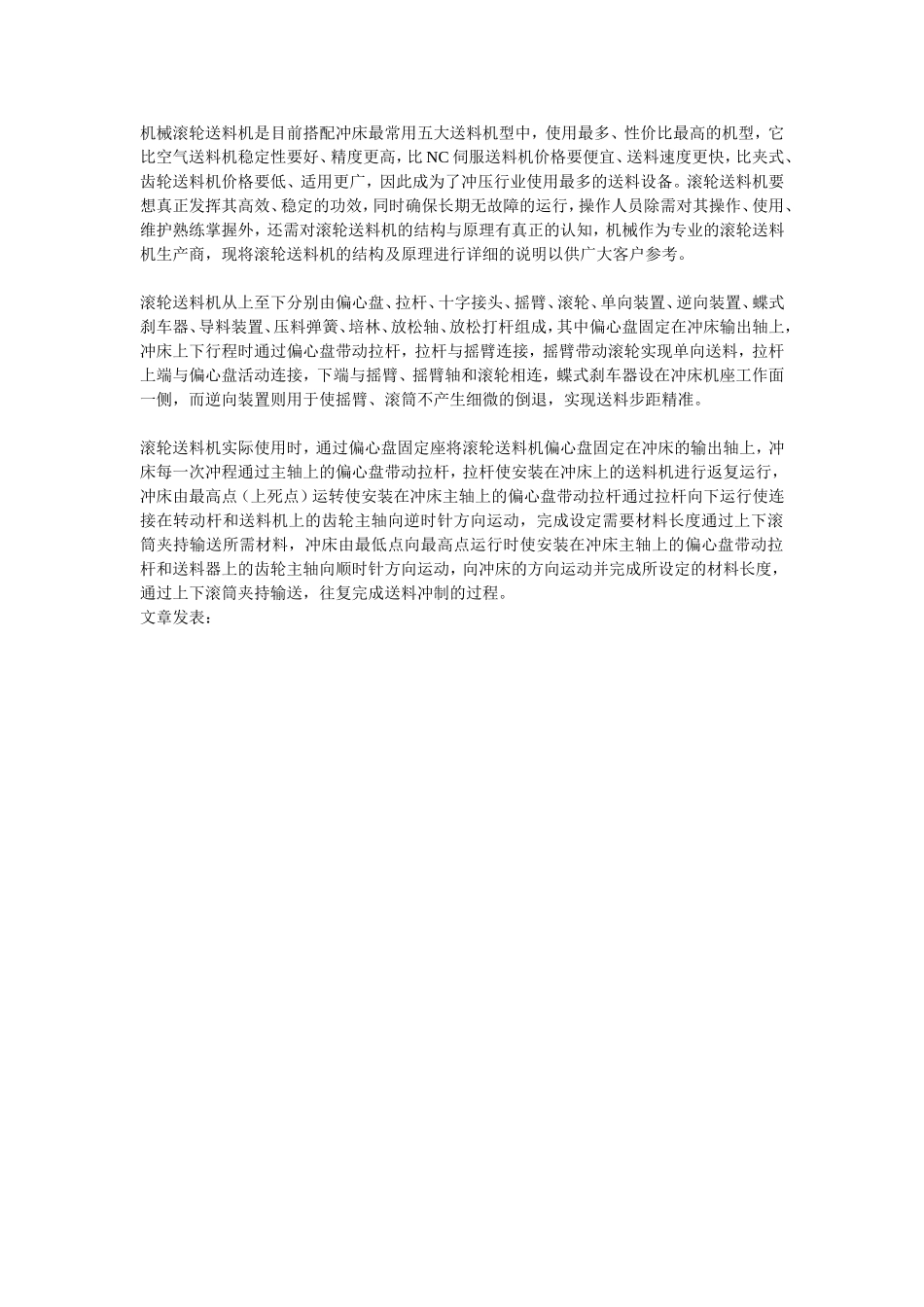

机械滚轮送料机是目前搭配冲床最常用五大送料机型中，使用最多、性价比最高的机型，它比空气送料机稳定性要好、精度更高，比NC伺服送料机价格要便宜、送料速度更快，比夹式、齿轮送料机价格要低、适用更广，因此成为了冲压行业使用最多的送料设备。滚轮送料机要想真正发挥其高效、稳定的功效，同时确保长期无故障的运行，操作人员除需对其操作、使用、维护熟练掌握外，还需对滚轮送料机的结构与原理有真正的认知，机械作为专业的滚轮送料机生产商，现将滚轮送料机的结构及原理进行详细的说明以供广大客户参考。滚轮送料机从上至下分别由偏心盘、拉杆、十字接头、摇臂、滚轮、单向装置、逆向装置、蝶式刹车器、导料装置、压料弹簧、培林、放松轴、放松打杆组成，其中偏心盘固定在冲床输出轴上，冲床上下行程时通过偏心盘带动拉杆，拉杆与摇臂连接，摇臂带动滚轮实现单向送料，拉杆上端与偏心盘活动连接，下端与摇臂、摇臂轴和滚轮相连，蝶式刹车器设在冲床机座工作面一侧，而逆向装置则用于使摇臂、滚筒不产生细微的倒退，实现送料步距精准。滚轮送料机实际使用时，通过偏心盘固定座将滚轮送料机偏心盘固定在冲床的输出轴上，冲床每一次冲程通过主轴上的偏心盘带动拉杆，拉杆使安装在冲床上的送料机进行返复运行，冲床由最高点（上死点）运转使安装在冲床主轴上的偏心盘带动拉杆通过拉杆向下运行使连接在转动杆和送料机上的齿轮主轴向逆时针方向运动，完成设定需要材料长度通过上下滚筒夹持输送所需材料，冲床由最低点向最高点运行时使安装在冲床主轴上的偏心盘带动拉杆和送料器上的齿轮主轴向顺时针方向运动，向冲床的方向运动并完成所设定的材料长度，通过上下滚筒夹持输送，往复完成送料冲制的过程。文章发表：油浴送料机油浴送料机厂家东莞油浴送料机http://www.dgkljx.com/编辑:hghbci
