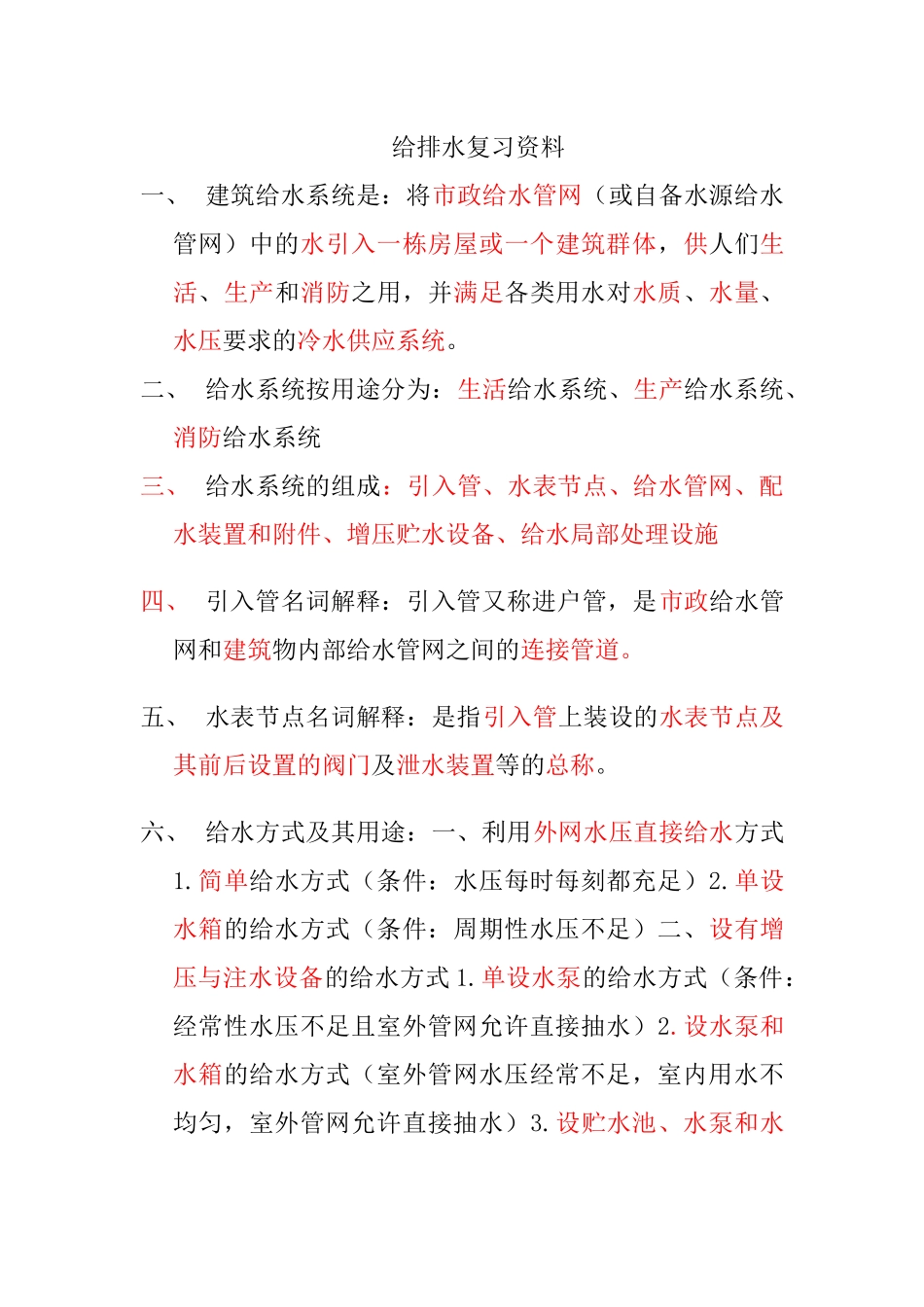

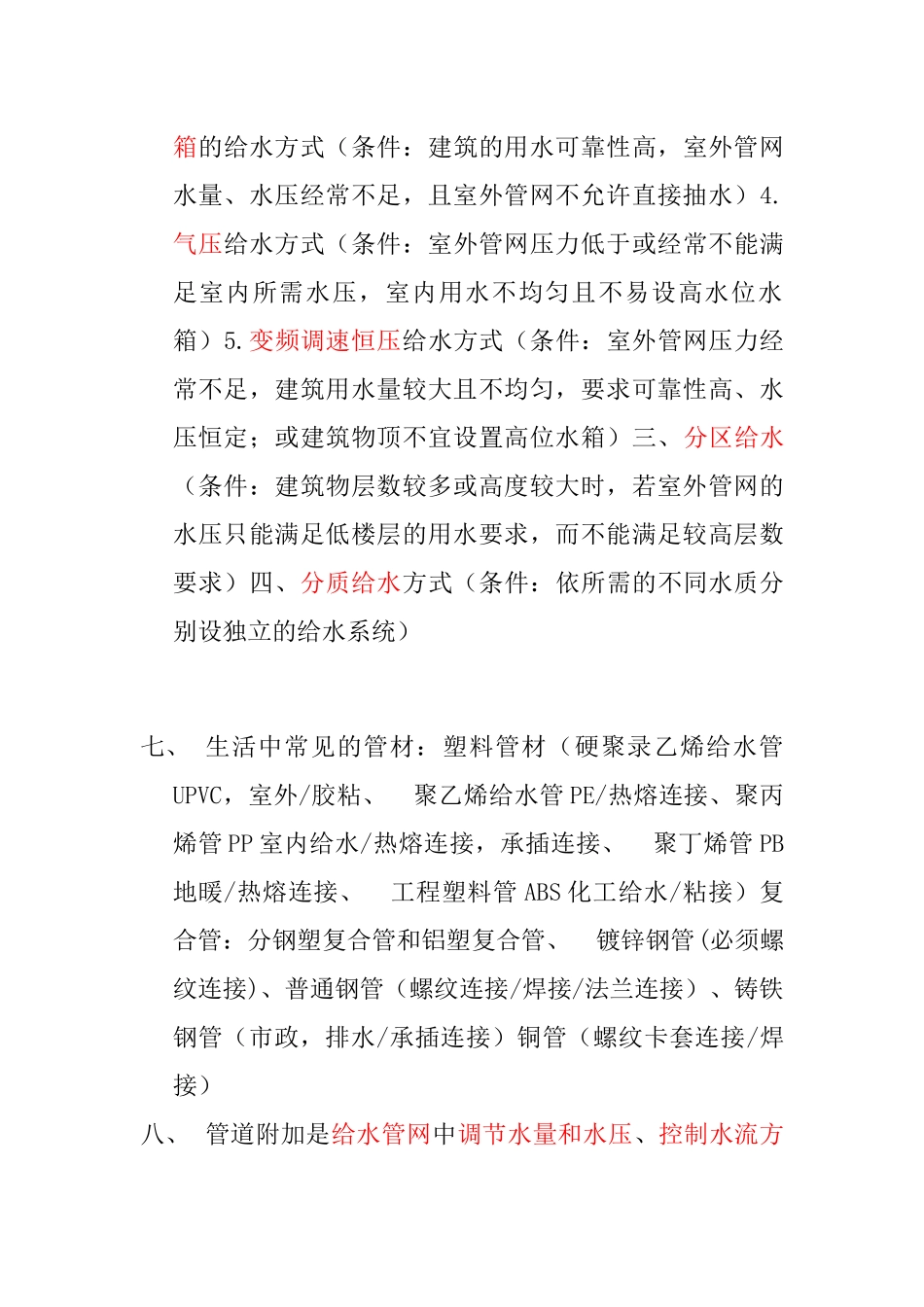

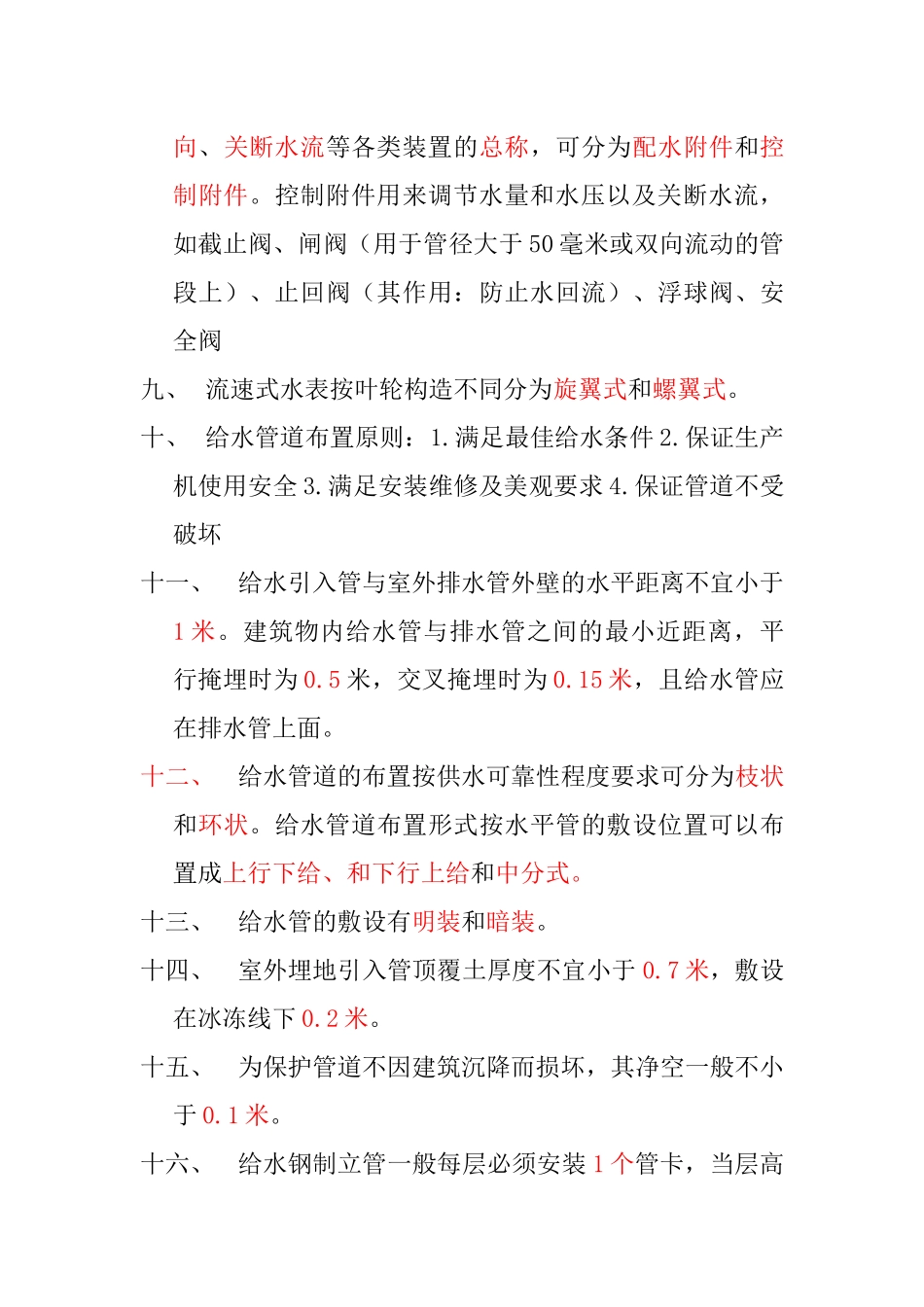

给排水复习资料一、建筑给水系统是：将市政给水管网（或自备水源给水管网）中的水引入一栋房屋或一个建筑群体，供人们生活、生产和消防之用，并满足各类用水对水质、水量、水压要求的冷水供应系统。二、给水系统按用途分为：生活给水系统、生产给水系统、消防给水系统三、给水系统的组成：引入管、水表节点、给水管网、配水装置和附件、增压贮水设备、给水局部处理设施四、引入管名词解释：引入管又称进户管，是市政给水管网和建筑物内部给水管网之间的连接管道。五、水表节点名词解释：是指引入管上装设的水表节点及其前后设置的阀门及泄水装置等的总称。六、给水方式及其用途：一、利用外网水压直接给水方式1.简单给水方式（条件：水压每时每刻都充足）2.单设水箱的给水方式（条件：周期性水压不足）二、设有增压与注水设备的给水方式1.单设水泵的给水方式（条件：经常性水压不足且室外管网允许直接抽水）2.设水泵和水箱的给水方式（室外管网水压经常不足，室内用水不均匀，室外管网允许直接抽水）3.设贮水池、水泵和水箱的给水方式（条件：建筑的用水可靠性高，室外管网水量、水压经常不足，且室外管网不允许直接抽水）4.气压给水方式（条件：室外管网压力低于或经常不能满足室内所需水压，室内用水不均匀且不易设高水位水箱）5.变频调速恒压给水方式（条件：室外管网压力经常不足，建筑用水量较大且不均匀，要求可靠性高、水压恒定；或建筑物顶不宜设置高位水箱）三、分区给水（条件：建筑物层数较多或高度较大时，若室外管网的水压只能满足低楼层的用水要求，而不能满足较高层数要求）四、分质给水方式（条件：依所需的不同水质分别设独立的给水系统）七、生活中常见的管材：塑料管材（硬聚录乙烯给水管UPVC，室外/胶粘、聚乙烯给水管PE/热熔连接、聚丙烯管PP室内给水/热熔连接，承插连接、聚丁烯管PB地暖/热熔连接、工程塑料管ABS化工给水/粘接）复合管：分钢塑复合管和铝塑复合管、镀锌钢管(必须螺纹连接)、普通钢管（螺纹连接/焊接/法兰连接）、铸铁钢管（市政，排水/承插连接）铜管（螺纹卡套连接/焊接）八、管道附加是给水管网中调节水量和水压、控制水流方向、关断水流等各类装置的总称，可分为配水附件和控制附件。控制附件用来调节水量和水压以及关断水流，如截止阀、闸阀（用于管径大于50毫米或双向流动的管段上）、止回阀（其作用：防止水回流）、浮球阀、安全阀九、流速式水表按叶轮构造不同分为旋翼式和螺翼式。十、给水管道布置原则：1.满足最佳给水条件2.保证生产机使用安全3.满足安装维修及美观要求4.保证管道不受破坏十一、给水引入管与室外排水管外壁的水平距离不宜小于1米。建筑物内给水管与排水管之间的最小近距离，平行掩埋时为0.5米，交叉掩埋时为0.15米，且给水管应在排水管上面。十二、给水管道的布置按供水可靠性程度要求可分为枝状和环状。给水管道布置形式按水平管的敷设位置可以布置成上行下给、和下行上给和中分式。十三、给水管的敷设有明装和暗装。十四、室外埋地引入管顶覆土厚度不宜小于0.7米，敷设在冰冻线下0.2米。十五、为保护管道不因建筑沉降而损坏，其净空一般不小于0.1米。十六、给水钢制立管一般每层必须安装1个管卡，当层高大于5米时每层必须安装2个，且安装高度一般为1.8米。十七、水泵的流量、扬程应根据给水系统所需的流量和压力确定。十八、每台水泵的出水管上应设阀门、止回阀、和压力表，并应采取防水锤措施。十九、吸水井的容积应大于最大一台水泵3分钟的出水量。二十、贮水池是建筑给水常用调节和贮存水量的构筑物。二十一、消防储水量以10分钟室内消防设计流量计。二十二、气压给水设备是利用密闭罐中空气的压缩性进行贮存、调节、压送水量和保持气压的装置，起作用相当于高位水箱和水塔。二十三、室内消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器、和增压设备等组成。二十四、水枪一般为直流式，喷嘴口径有13毫米16毫米19毫米三种。水带口径有50毫米65毫米两种。13对50,16对50或65，19对65.二十五、消防水箱宜与生活高位水箱合用，一保持内贮水经常流动，防止水质变坏。水箱的安装...
