2024年特殊的钢材料不锈耐酸钢VIP免费

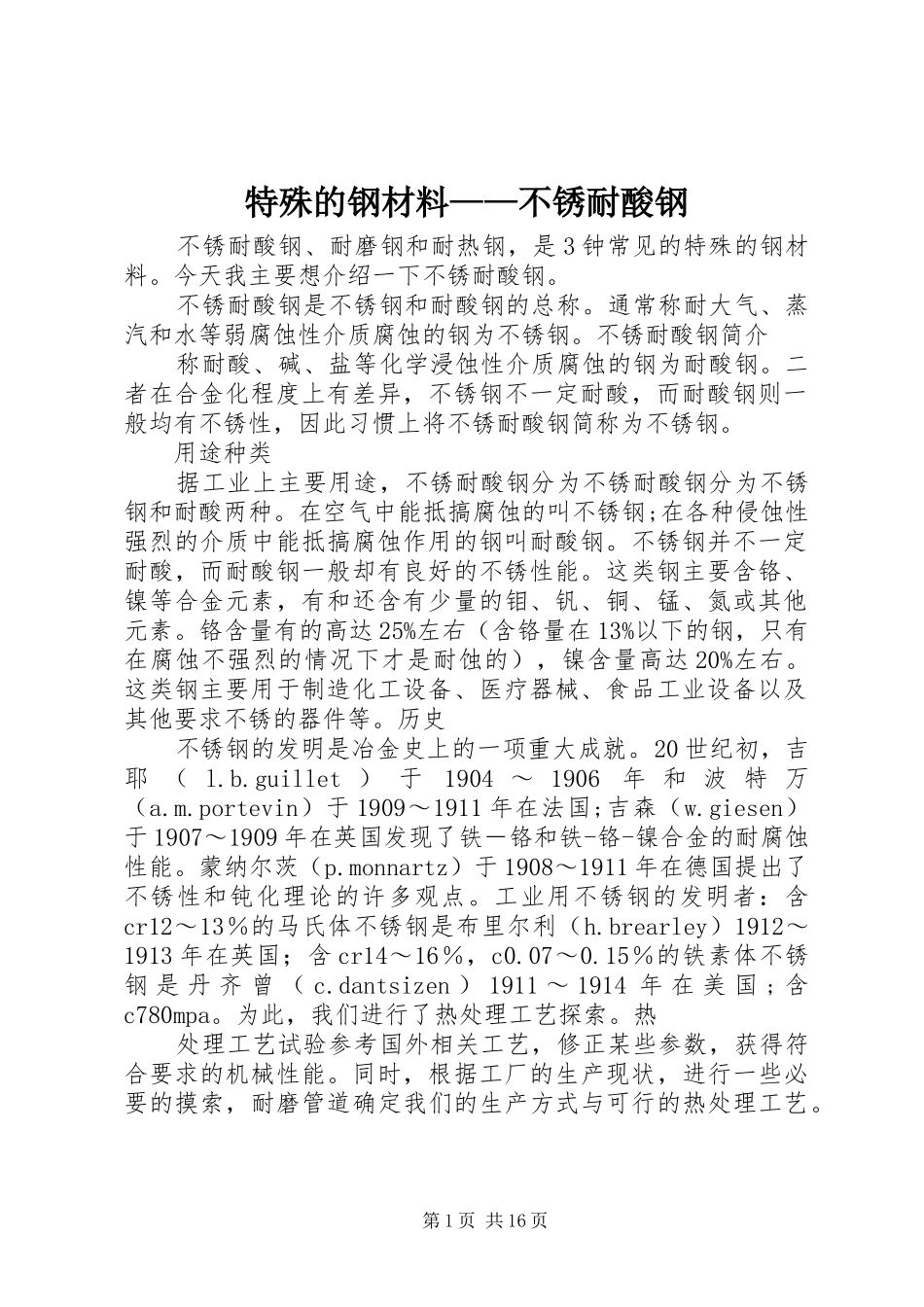

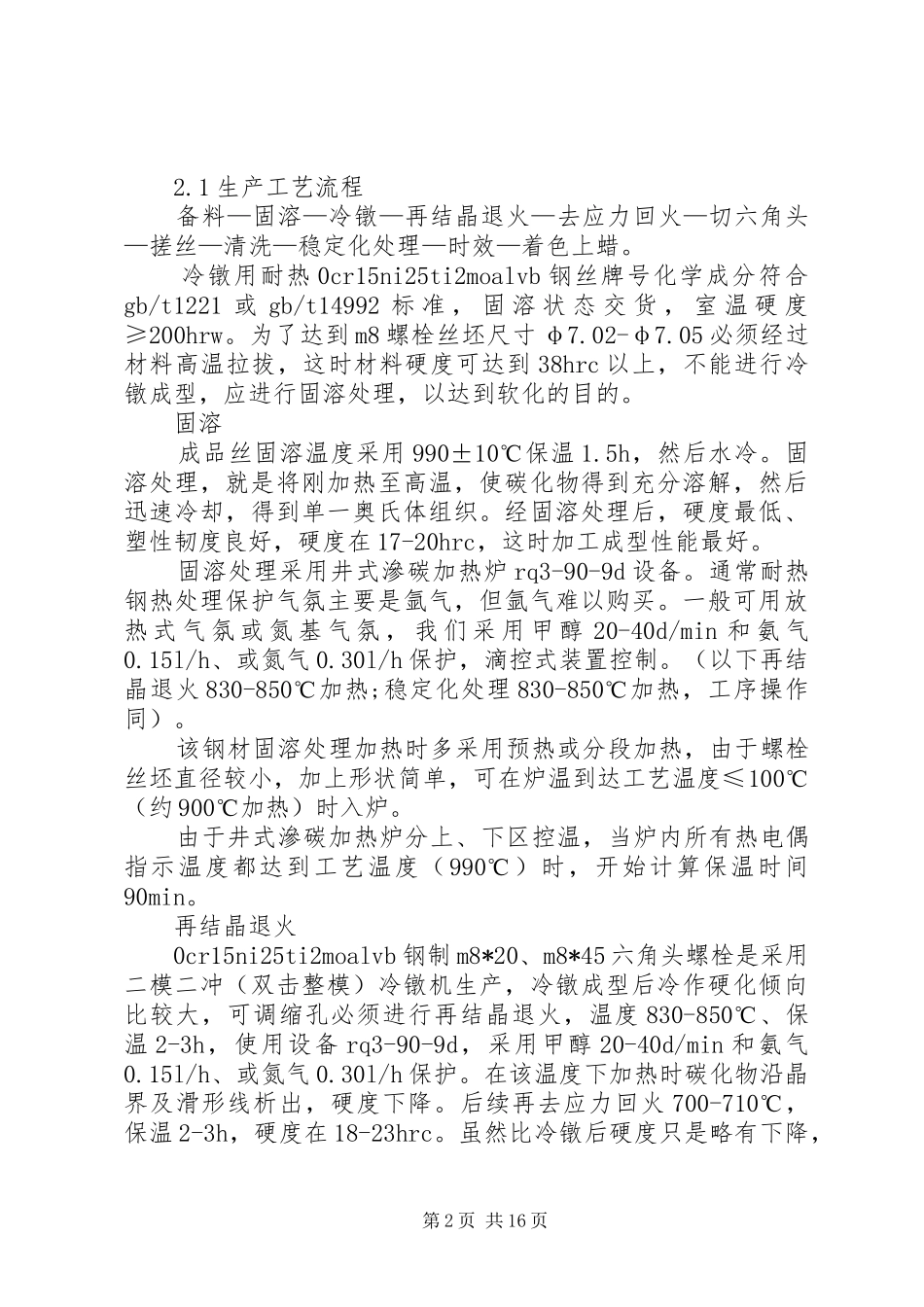

特殊的钢材料——不锈耐酸钢不锈耐酸钢、耐磨钢和耐热钢，是3钟常见的特殊的钢材料。今天我主要想介绍一下不锈耐酸钢。不锈耐酸钢是不锈钢和耐酸钢的总称。通常称耐大气、蒸汽和水等弱腐蚀性介质腐蚀的钢为不锈钢。不锈耐酸钢简介称耐酸、碱、盐等化学浸蚀性介质腐蚀的钢为耐酸钢。二者在合金化程度上有差异，不锈钢不一定耐酸，而耐酸钢则一般均有不锈性，因此习惯上将不锈耐酸钢简称为不锈钢。用途种类据工业上主要用途，不锈耐酸钢分为不锈耐酸钢分为不锈钢和耐酸两种。在空气中能抵搞腐蚀的叫不锈钢;在各种侵蚀性强烈的介质中能抵搞腐蚀作用的钢叫耐酸钢。不锈钢并不一定耐酸，而耐酸钢一般却有良好的不锈性能。这类钢主要含铬、镍等合金元素，有和还含有少量的钼、钒、铜、锰、氮或其他元素。铬含量有的高达25%左右（含铬量在13%以下的钢，只有在腐蚀不强烈的情况下才是耐蚀的），镍含量高达20%左右。这类钢主要用于制造化工设备、医疗器械、食品工业设备以及其他要求不锈的器件等。历史不锈钢的发明是冶金史上的一项重大成就。20世纪初，吉耶（l.b.guillet）于1904～1906年和波特万（a.m.portevin）于1909～1911年在法国;吉森（w.giesen）于1907～1909年在英国发现了铁－铬和铁-铬-镍合金的耐腐蚀性能。蒙纳尔茨（p.monnartz）于1908～1911年在德国提出了不锈性和钝化理论的许多观点。工业用不锈钢的发明者：含cr12～13％的马氏体不锈钢是布里尔利（h.brearley）1912～1913年在英国；含cr14～16％，c0.07～0.15％的铁素体不锈钢是丹齐曾（c.dantsizen）1911～1914年在美国;含c780mpa。为此，我们进行了热处理工艺探索。热处理工艺试验参考国外相关工艺，修正某些参数，获得符合要求的机械性能。同时，根据工厂的生产现状，进行一些必要的摸索，耐磨管道确定我们的生产方式与可行的热处理工艺。第1页共16页2.1生产工艺流程备料—固溶—冷镦—再结晶退火—去应力回火—切六角头—搓丝—清洗—稳定化处理—时效—着色上蜡。冷镦用耐热0cr15ni25ti2moalvb钢丝牌号化学成分符合gb/t1221或gb/t14992标准，固溶状态交货，室温硬度≥200hrw。为了达到m8螺栓丝坯尺寸φ7.02-φ7.05必须经过材料高温拉拔，这时材料硬度可达到38hrc以上，不能进行冷镦成型，应进行固溶处理，以达到软化的目的。固溶成品丝固溶温度采用990±10℃保温1.5h，然后水冷。固溶处理，就是将刚加热至高温，使碳化物得到充分溶解，然后迅速冷却，得到单一奥氏体组织。经固溶处理后，硬度最低、塑性韧度良好，硬度在17-20hrc，这时加工成型性能最好。固溶处理采用井式滲碳加热炉rq3-90-9d设备。通常耐热钢热处理保护气氛主要是氩气，但氩气难以购买。一般可用放热式气氛或氮基气氛，我们采用甲醇20-40d/min和氨气0.15l/h、或氮气0.30l/h保护，滴控式装置控制。（以下再结晶退火830-850℃加热;稳定化处理830-850℃加热，工序操作同）。该钢材固溶处理加热时多采用预热或分段加热，由于螺栓丝坯直径较小，加上形状简单，可在炉温到达工艺温度≤100℃（约900℃加热）时入炉。由于井式滲碳加热炉分上、下区控温，当炉内所有热电偶指示温度都达到工艺温度（990℃）时，开始计算保温时间90min。再结晶退火0cr15ni25ti2moalvb钢制m8*20、m8*45六角头螺栓是采用二模二冲（双击整模）冷镦机生产，冷镦成型后冷作硬化倾向比较大，可调缩孔必须进行再结晶退火，温度830-850℃、保温2-3h，使用设备rq3-90-9d，采用甲醇20-40d/min和氨气0.15l/h、或氮气0.30l/h保护。在该温度下加热时碳化物沿晶界及滑形线析出，硬度下降。后续再去应力回火700-710℃，保温2-3h，硬度在18-23hrc。虽然比冷镦后硬度只是略有下降，第2页共16页但由于奥氏体晶粒进行再结晶退火后，在冲床切六角头边时容易断屑，抗变形能力下降，cr12mov钢切边模使用寿命可达2万件以上。最后的热处理工艺六角头螺栓经搓丝完工，要经过清洗用碱性溶液洗净磷化膜，便于在热处理后着色（近似发黑颜色）。0cr15ni25ti2moalvb钢合金元素铬、镍含量相对较低，故抗氧化的温度仅在800℃以下，但是含弥散强化相形成元素（v、al、ti）量相对较高，在固溶体基体上可形成化合物强...
