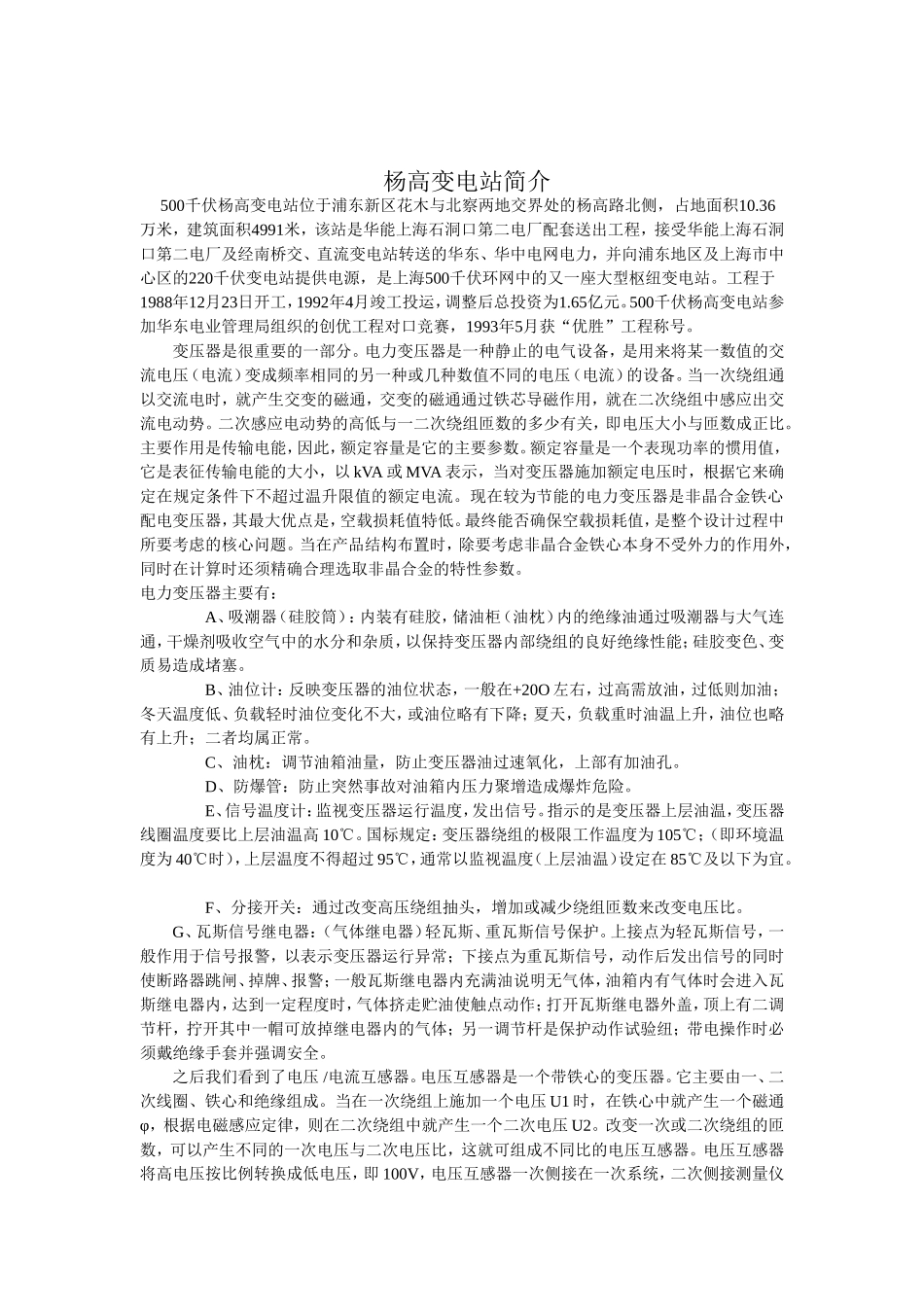

杨高变电站简介500千伏杨高变电站位于浦东新区花木与北察两地交界处的杨高路北侧，占地面积10.36万米，建筑面积4991米，该站是华能上海石洞口第二电厂配套送出工程，接受华能上海石洞口第二电厂及经南桥交、直流变电站转送的华东、华中电网电力，并向浦东地区及上海市中心区的220千伏变电站提供电源，是上海500千伏环网中的又一座大型枢纽变电站。工程于1988年12月23日开工，1992年4月竣工投运，调整后总投资为1.65亿元。500千伏杨高变电站参加华东电业管理局组织的创优工程对口竞赛，1993年5月获“优胜”工程称号。变压器是很重要的一部分。电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。B、油位计：反映变压器的油位状态，一般在+20O左右，过高需放油，过低则加油；冬天温度低、负载轻时油位变化不大，或油位略有下降；夏天，负载重时油温上升，油位也略有上升；二者均属正常。C、油枕：调节油箱油量，防止变压器油过速氧化，上部有加油孔。D、防爆管：防止突然事故对油箱内压力聚增造成爆炸危险。E、信号温度计：监视变压器运行温度，发出信号。指示的是变压器上层油温，变压器线圈温度要比上层油温高10℃。国标规定：变压器绕组的极限工作温度为105℃；（即环境温度为40℃时），上层温度不得超过95℃，通常以监视温度（上层油温）设定在85℃及以下为宜。F、分接开关：通过改变高压绕组抽头，增加或减少绕组匝数来改变电压比。G、瓦斯信号继电器：（气体继电器）轻瓦斯、重瓦斯信号保护。上接点为轻瓦斯信号，一般作用于信号报警，以表示变压器运行异常；下接点为重瓦斯信号，动作后发出信号的同时使断路器跳闸、掉牌、报警；一般瓦斯继电器内充满油说明无气体，油箱内有气体时会进入瓦斯继电器内，达到一定程度时，气体挤走贮油使触点动作；打开瓦斯继电器外盖，顶上有二调节杆，拧开其中一帽可放掉继电器内的气体；另一调节杆是保护动作试验纽；带电操作时必须戴绝缘手套并强调安全。之后我们看到了电压/电流互感器。电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、...
